Sonde d'ambiance
F1245PC est fourni avec une sonde d'ambiance (BT50).
La sonde d'ambiance comporte jusqu'à trois fonctions :
1. Indiquer la température ambiante actuelle sur l'écran
de la pompe à chaleur.
2. Changer la température ambiante en °C.
3. Modifier/stabiliser, au besoin, la température ambia-
nte.
Installez la sonde dans une position neutre à l'endroit où
vous souhaitez régler la température. Pour ce faire, privi-
légiez par exemple un emplacement sur un mur intérieur
dégagé dans une entrée à environ 1,5 m du sol. Il est
important que la sonde puisse procéder correctement à
la mesure de la température ambiante appropriée. Évitez
par conséquent de la placer dans un recoin, entre des
étagères, derrière un rideau, au-dessus ou à proximité
d'une source de chaleur, dans un courant d'air ou direc-
tement à la lumière du soleil. Évitez également de la pla-
cer près des vannes thermostatiques de radiateurs.
La pompe à chaleur fonctionne sans la sonde, mais pour
pouvoir lire la température intérieure d'une pièce sur
l'écran du F1245PC, il est toutefois nécessaire que la so-

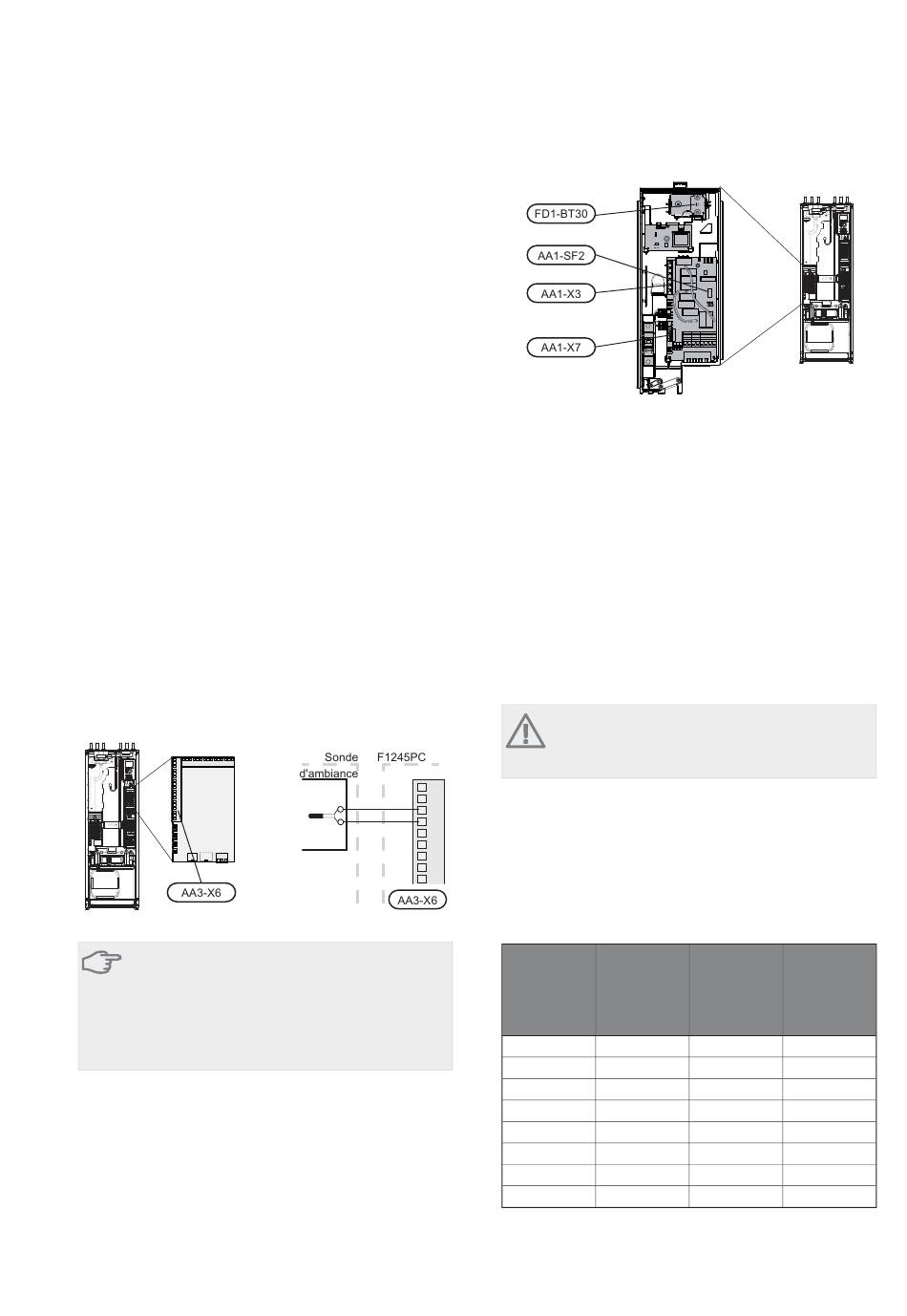

nde ait été préalablement installée. Raccordez la sonde
d'ambiance à X6:3 et X6:4 sur le circuit imprimé entrant
(AA3).
Si vous souhaitez utiliser la sonde pour changer la tempé-
rature ambiante en °C et/ou modifier/stabiliser la tempé-
rature ambiante, activez-la à partir du menu 1.9.4.
Si la sonde d'ambiance est utilisée dans une pièce équipée
d'un système de chauffage par le sol, elle aura uniqueme-
nt une fonction d'indication et ne pourra en aucun cas
réguler la température ambiante.
ATTENTION!
Les changements de température dans le loge-
ment prennent du temps. Par exemple, un
chauffage au sol ne permet pas de sentir une
différence notable de la température des pièces
sur de courtes périodes de temps.
22 Chapitre 5 | Branchements électriques
RG 05 F1245
1
2
3
4
5
6
7
8
9
Réglages
Supplément électrique - sortie maximum
À la livraison, le thermoplongeur est branché pour un
maximum de 7 kW (pouvant être réglé sur 9 kW à
3x400 V).
La sortie du thermoplongeur est séparée en sept unités
(quatre si le thermoplongeur de 3x400 V est réglé sur un
maximum de 9 kW), selon le tableau ci-dessous.
Réglage de la puissance restituée maximale
Le réglage de la sortie maximum du supplément électrique
s'effectue à partir du menu 5.1.12.
Les tableaux indiquent le courant de phase totale du
thermoplongeur.
Passage à la puissance restituée maximale
REMARQUE!
Ce commutateur s'applique uniquement à
3x400 V.
Si la puissance maximale du thermoplongeur n'est pas
suffisante, la pompe à chaleur peut être réglée sur un
maximum de 9 kW.
Déplacez le câble blanc du répartiteur X7:23 au réparti-
teur X3:13 (le sceau sur le répartiteur doit être cassé) sur
la carte du thermoplongeur (AA1).
3x400 V (puissance restituée maximale, branchée
à la livraison 7 kW)
Suppléme- Courant de
nt élec- phase max.
trique max. L1(A)
(kW)
0 0
1 0
2 0
3 0
4 0
5 8,7
6 8,7
7 8,7
Courant de Courant de
phase max. phase max.
L2(A) L3(A)
0 0
0 4,3
8,7 0
8,7 4,3
8,7 8,7
8,7 4,3
8,7 8,7
8,7 13
