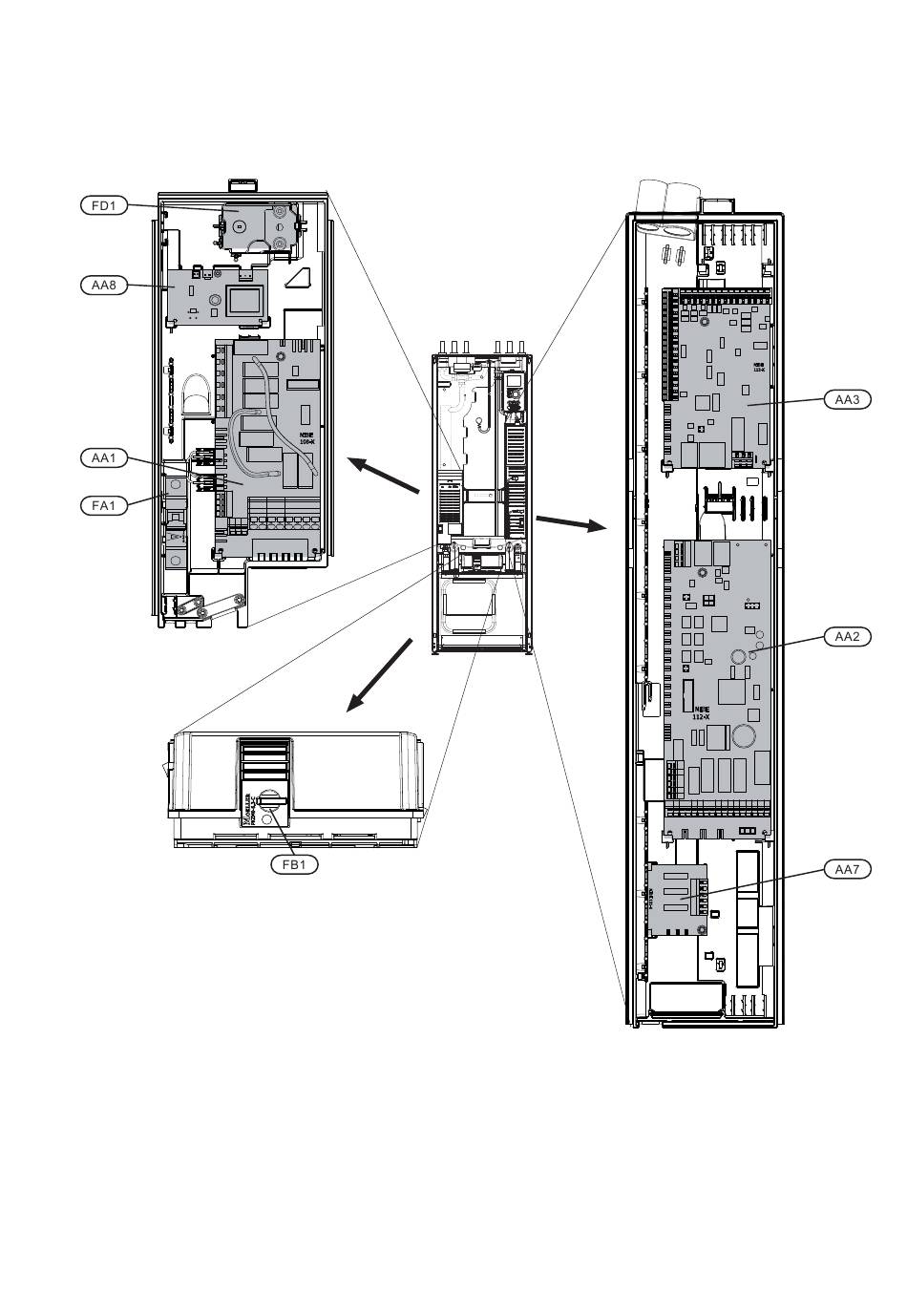

Armoires électriques
Composants électriques
AA 1 Carte du thermoplongeur
AA 2 Carte de base
AA 3 Circuit imprimé d'entrée
AA 7 Circuit imprimé de relais supplémentaire
AA 8 Carte de l'anode sacrifiée*
FA 1 Disjoncteur électrique miniature
FB 1 Disjoncteur moteur**
10 Chapitre 3 | Conception de la pompe à chaleur
FD 1 Limiteur de température/Thermostat en mode Ur-
gence
* Uniquement les pompes à chaleur équipées de cuves
émaillées.
** 5 kW est équipé d'un commutateur auxiliaire permet-
tant de couper le moteur.
Désignations de l'emplacement des composants confor-
mément aux normes CEI 81346-1 et 81346-2.
NIBE™ F1245PC
