Branchements
REMARQUE!
Pour éviter toute interférence, ne placez pas de
système de communication et/ou de capteur
non blindé relié aux câbles de branchements
externes à moins de 20 cm du câble à haute
pression lors du routage.
Alimentation
F1245PC doit être installé via un commutateur d'isolation
avec un écart de rupture minimal de 3 mm. La surface
minimale des câbles doit être dimensionnée en fonction
du calibre de fusible utilisé. Le câble fourni pour l'électri-
cité entrante est branché au répartiteur (X1) sur la carte
du thermoplongeur (AA1).
REMARQUE!
F1245PC ne peut être rebranché entre un coura-
nt monophasé et triphasé.

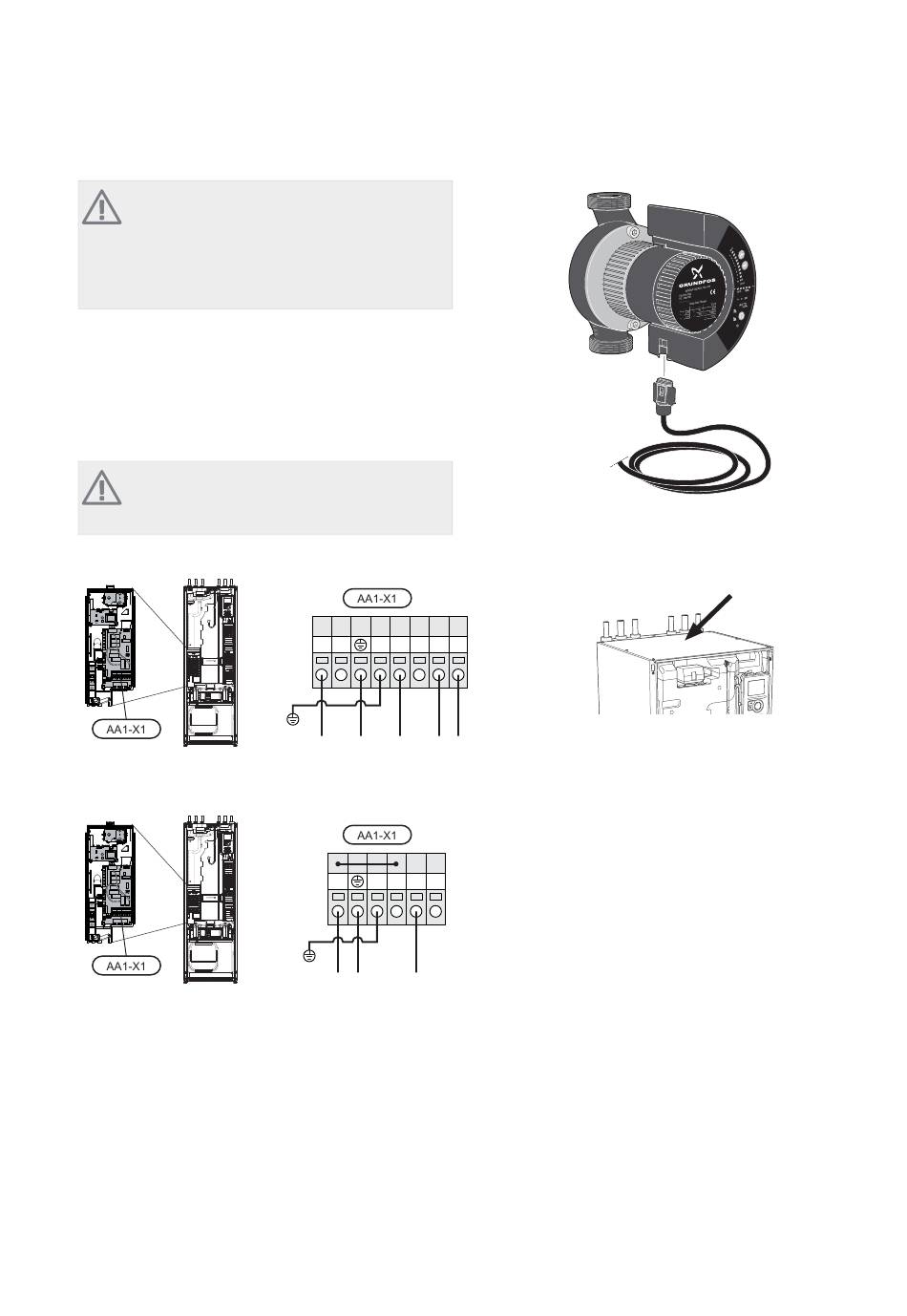

Raccordement 3x400V
Raccordement 1x230V
Si le compresseur et le thermoplongeur nécessitent une
alimentation indépendante, voir section « Commutateur
de blocage externe du chauffage supplémentaire et/ou
du compresseur » à la page 25.
20
Chapitre 5 |
Branchements électriques
N
0
PE
L1 1 L2 L3
PE1
N
PE
0 L1 1
PE1
Raccordement du circulateur capteur externe
(10 kW uniquement)
Branchez la prise dans le circulateur capteur fournie, co-
mme illustré.
À la livraison, la prise se trouve sur la pompe à chaleur,
à côté du câble d'alimentation.
