Nibe F1245PC Manuel D'installateur page 21

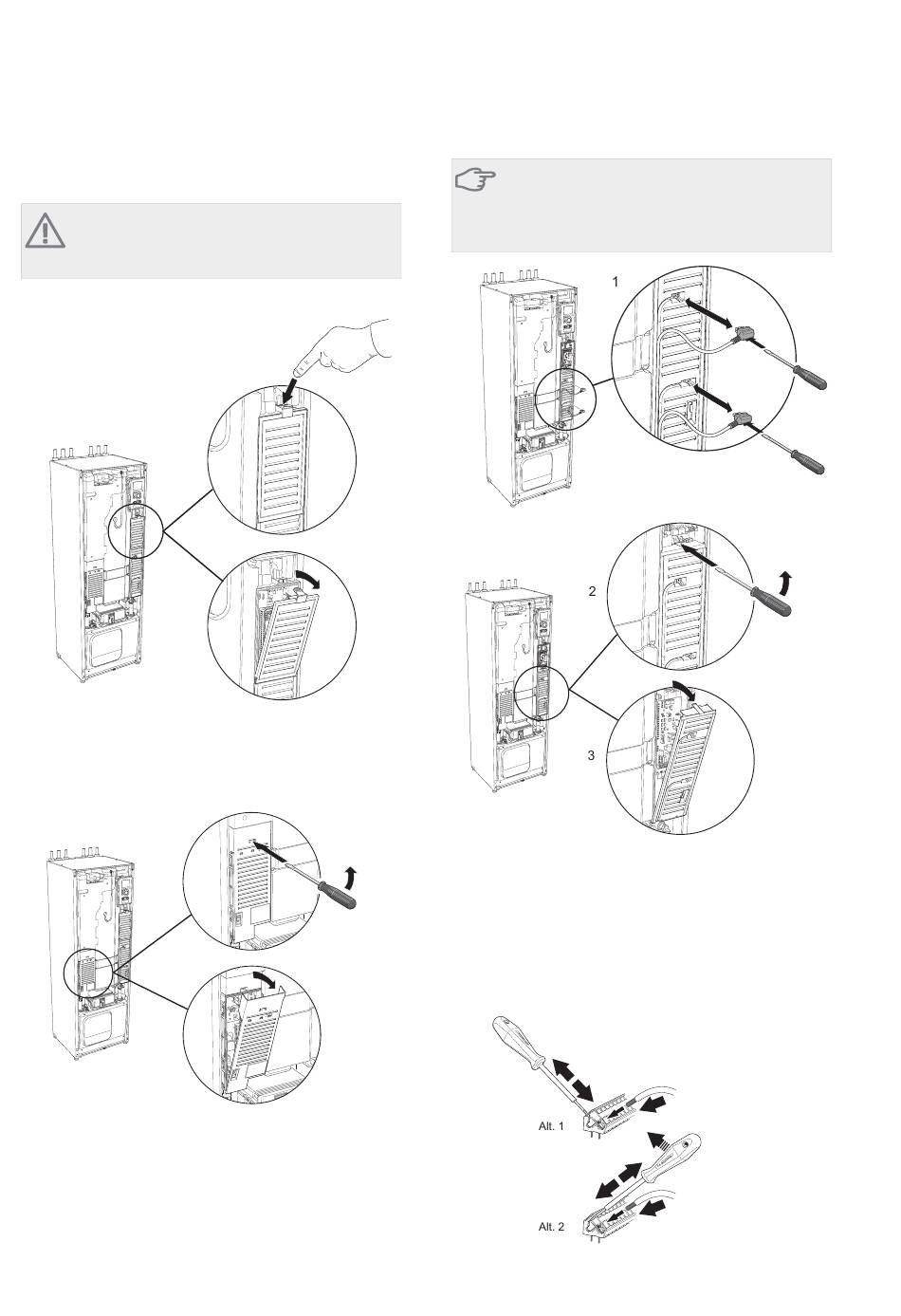

Accessibilité, branchement électrique
La capsule en plastique des boîtiers électriques s'ouvre à
l'aide d'un tournevis.
REMARQUE!
Le cache de la carte d'entrée peut être ouvert
sans outil.
Dépose du cache du circuit imprimé entrant
1. Poussez le loquet vers le bas.
2. Inclinez le cache et retirez-le.
Dépose du cache du circuit imprimé du thermoplo-
ngeur
1
2
1. Insérez le tournevis (A) et décalez doucement le lo-
quet vers le bas (B).
2. Inclinez le cache et retirez-le.
NIBE™ F1245PC
1
2
A
B
Dépose du cache de la carte de base
ATTENTION!
Pour ôter le cache de la carte de base, commen-
cez par retirer le cache du circuit imprimé entra-
nt.
1
2
1. Débranchez les commutateurs à l'aide d'un tournevis.
2. Insérez le tournevis (A) et décalez doucement le lo-
quet vers le bas (B).
3. Inclinez le cache et retirez-le.
Verrouillage des câbles
Utilisez un outil adapté pour libérer/verrouiller les câbles
dans les répartiteurs de la pompe à chaleur.
3
1
1
Chapitre 5 |
A
B
2
2
4
3
Branchements électriques 19
