AS
Série
Remarques
Mettez bien hors tension
avant d'utiliser le sélecteur de
résolution. La nouvelle
résolution prend effet à la
remise sous tension.
Commutez bien à " x 1 " quand
l'entrée de commutation de
résolution est utilisée.
Le réglage " x 10 " invalide
l'entrée de commutation de
résolution.
Réglages
Cette section couvre la sélection et les réglages des fonctions du variateur.
Les différents commutateurs sur la face avant du variateur permettent le réglage de la
résolution, du mode d'entrée d'impulsion, du niveau de courant et du filtre de vitesse.
Attention
Avant de travailler sur le système, mettez le variateur hors tension et attendez 10
secondes. Sinon une électrocution est possible.

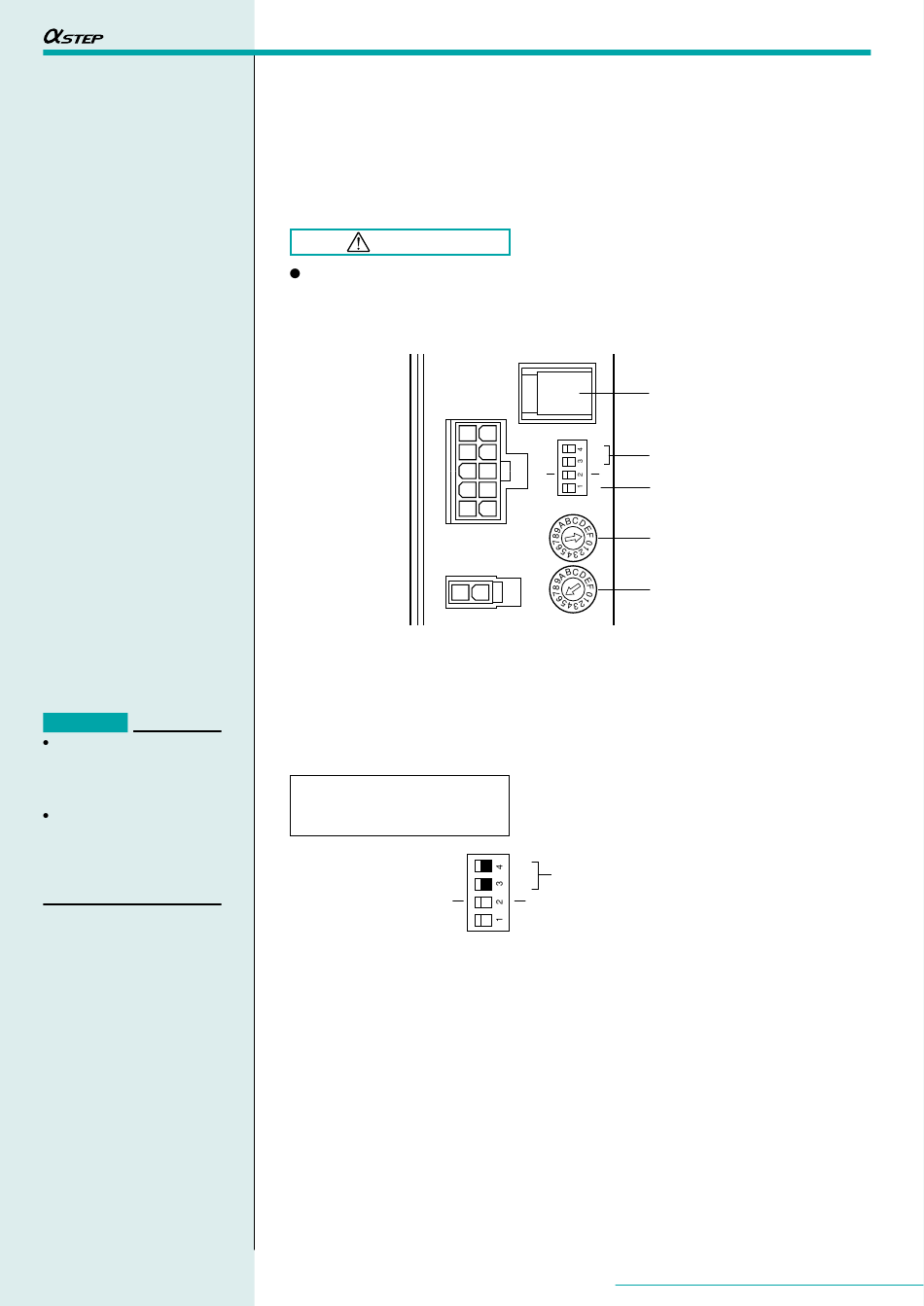

Face avant du variateur
MOTOR
Résolution
Utilisez le sélecteur de résolution " 1000 / 500" et " x 1/ x 10" pour régler la résolution du moteur.
Réglages usine
[1000 ] : 1000P/ R (0,36°/ impulsion)
[ x 1 ] : Multiplicateur de 1
1000
x
1
1P
Quatre niveaux de résolution sont sélectionnables avec l'entrée x 10 (sélection de résolution)
"CN4 Pin No.31, 32 " utilisée pour commuter de 1.000 et 10.000 ou de 500 et 5.000.
Voir la page 33 pour l'utilisation de l'entrée x 10 (sélection de résolution).
Voir "Spécifications principales" aux pages 45 à 51 pour les détails sur la relation entre le
réglage du sélecteur de résolution et la résolution de l'arbre de sortie avec réducteur pour le
moteur de modèle avec réducteur.
CN1
500
1000
x
1
x
10
2P
1P
CURRENT
CN2
V.FIL
CN3
500
Sélecteur de résolution
x
10
2P
ORIENTAL MOTOR Mode d'emploi
Inutilisé (CN1)
Sélecteur de résolution
Sélecteur de mode d'entrée d'impulsion
Commutateur d'ajustement du courant
Sélecteur de filtre de vitesse
38
