Remarque
L'état de l'optocoupleur est
inversé pour la sortie Alarme.
La sortie ALARM au niveau
"OFF " quand une alarme est
détectée.
Remarque
L'arrêt des impulsions
(Horloge) et le changement
d'état de la sortie END peuvent
être désynchronisés. Ceci
variera en fonction des
conditions, de la charge, de
l'horloge et du réglage du filtre
de vitesse.

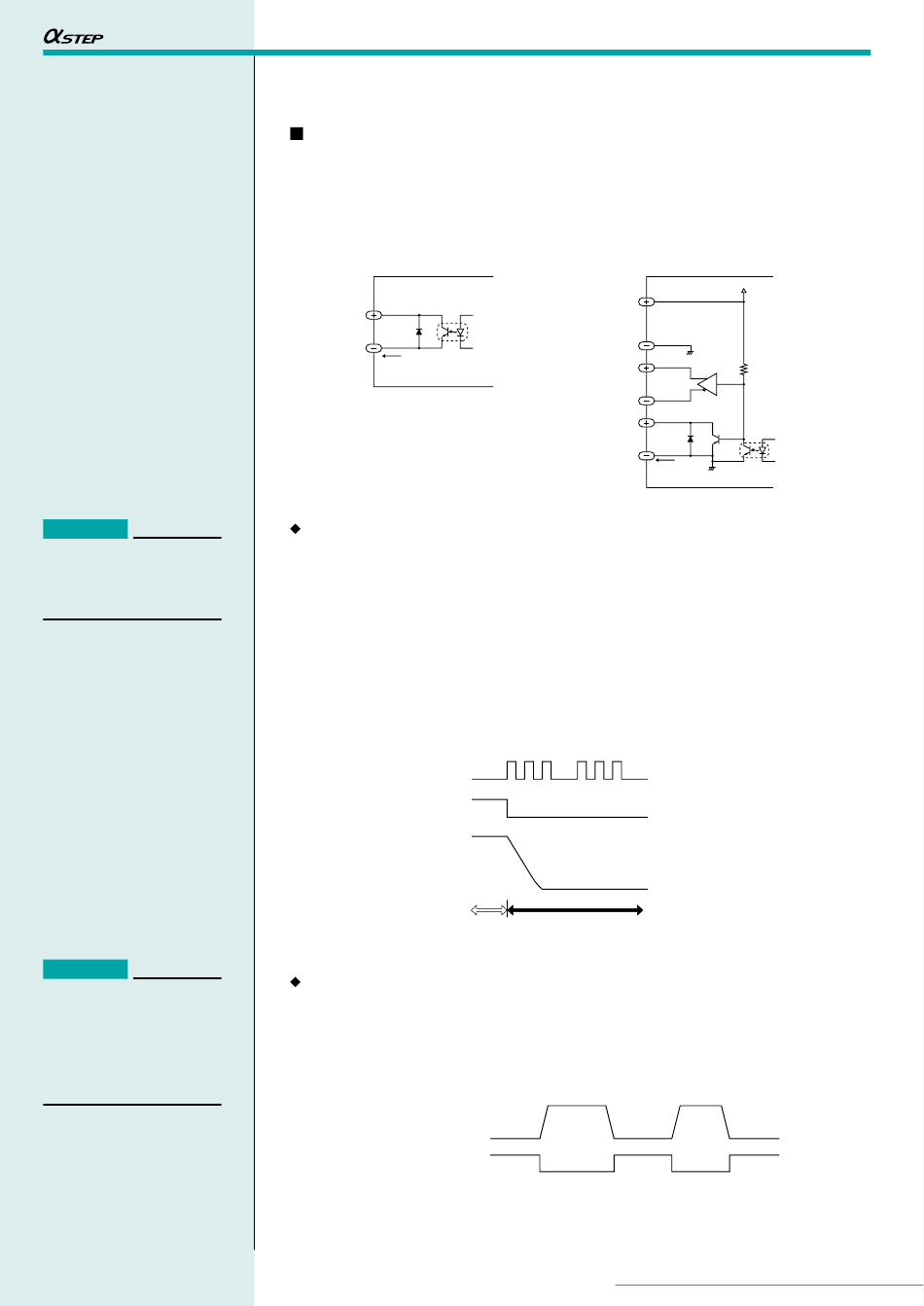

Signaux de sortie
Les signaux de sortie du variateur sont issues d'optocoupleurs / collecteur ouvert, sortie de
collecteur ouvert transistorisé pour les sorties TIM1, ASG1 et BSG1, et sortie Line Driver
pour les sorties TIM2, ASG2 et BSG2.
L'état des signaux sont : "ON : niveau Haut " ou "OFF : niveau Bas " des optocoupleurs.
ALARM, END
Circuit interne du variateur
25, 29
26, 30
30V CC 5 mA maximum
Sortie "ALARM "
Le niveau de la sortie "ALARM " reste " ON" tant que le variateur fonctionne normalement, et
passe au niveau " OFF " quand une alarme est détectée.
La surveillance de cette sortie par votre contrôleur est conseillée. Coupez les signaux de
commande avant de vérifier le système.
La détection d'une anomalie par le variateur, telle qu'une surcharge ou un surcourant
pendant le fonctionnement du moteur, active simultanément la sortie ALARM sur Alarme
(passe au niveau " OFF " ), déclenche le clignotement de la LED d'Alarme sur le variateur, et
coupe le courant du moteur pour arrêter son fonctionnement.
Comptez le nombre de clignotements de le LED rouge pour identifier le défaut de
fonctionnement détecté. Pour les détails, se référer au chapitre " ALARMES" , en page 41.
LED d'Alarme
Sortie "ALARM"
ON
(alarme)
OFF
Mouvement du moteur
Quand le variateur fonctionne
normalement.
Sortie END ( fin de positionnement )
La sortie END passe au niveau " ON" quand la position du rotor est atteinte.
Les conditions de fonctionnement de la sortie END sont les suivantes:
l'état de la sortie END change lorsque la vitesse d'impulsion est inférieure à 500 Hz et que le
rotor est positionné à ±1,8˚ de la position commandée.
Fonctionnement du moteur
Sortie END
(fin de positionnement)
OFF
TIM1, TIM2, ASG1, ASG2, BSG1, BSG2
1
2
17, 19, 27
Sortie Line driver
18, 20, 28
13, 15, 23
Sortie de collecteur ouvert
14, 16, 24
Clignote
Le moteur continue à tourner de par sa propre inertie.
Lorsqu'une Alarme est déclenchée.
Mouvement
Arrêt
ON
ORIENTAL MOTOR Mode d'emploi
Circuit interne
+5V
du variateur
26C31 ou
équivalent
30V CC
15 mA maximum
Mouvement
Arrêt
