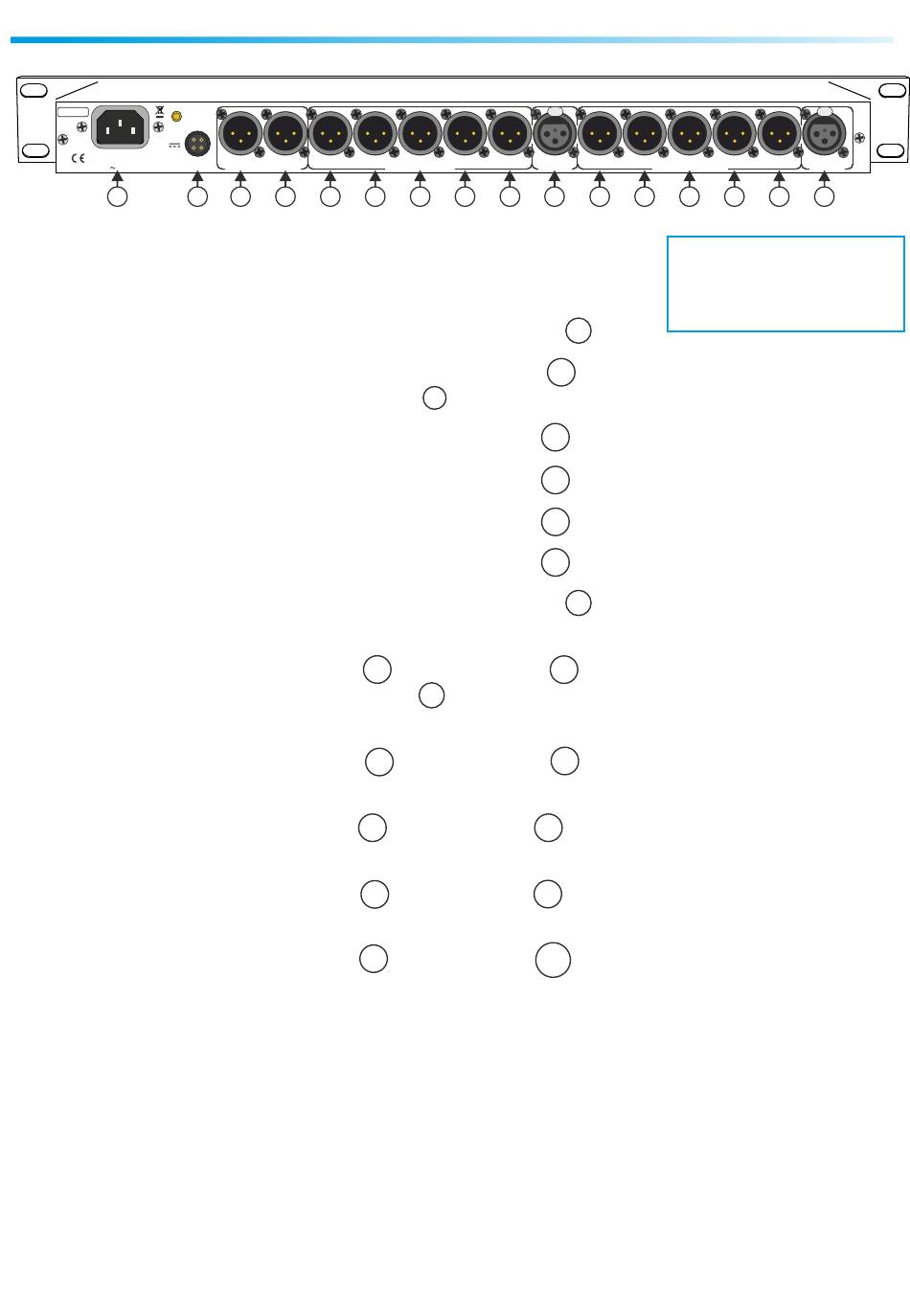

FACE ARRIERE
Réf : 7014
S/N
12V DC
MAIN
100 to 240V
12W / T 1AL
P
A - XLR femelle 3 points : Entrée MPX numérique AES/EBU A
B - XLR mâle 3 points : Sortie MPX numérique AES/EBU A1
Cette sortie est commutée sur l'entrée A en cas d'absence secteur (Bypass).
C - XLR mâle 3 points : Sortie MPX numérique AES/EBU A2
D - XLR mâle 3 points : Sortie MPX numérique AES/EBU A3
E -
XLR mâle 3 points : Sortie MPX numérique AES/EBU A4
F -
XLR mâle 3 points : Sortie MPX numérique AES/EBU A5
G - XLR femelle 3 points : Entrée MPX numérique AES/EBU B
H - XLR mâle 3 points :
Sortie MPX numérique AES/EBU B1 (mode 2ð5) ou A6 (mode 1ð10)
Cette sortie est commutée sur l'entrée G en cas d'absence secteur (Bypass).
I -
XLR mâle 3 points :
Sortie MPX numérique AES/EBU B2 (mode 2ð5) ou A7 (mode 1ð10)
J -
XLR mâle 3 points :
Sortie MPX numérique AES/EBU B3 (mode 2ð5) ou A8 (mode 1ð10)
K - XLR mâle 3 points :
Sortie MPX numérique AES/EBU B4 (mode 2ð5) ou A9 (mode 1ð10)
L -
XLR mâle 3 points :
Sortie MPX numérique AES/EBU B5 (mode 2ð5) ou A10 (mode 1ð10)
M - XLR mâle 3 points : Sortie contrôle analogique symétrique gauche.
N - XLR mâle 3 points : Sortie contrôle analogique symétrique droite.
O -
Embase 4 points d'alimentation 12V DC pour l'alimentation de secours.
P -
Embase secteur de type CEI pour l'alimentation principale.
Rami
Made in
France (Fr)
P .S
RIGHT
LEFT
B5/A10
BACKUP
ANALOG MONITORING
O
N
M
L
B4/A9
B3/A8
B2/A7
B1/A6
AES/EBU OUTPUTS
K
J
I
H
6
PUSH
INPUT B
A5
A4
A3
AES/EBU
AES/EBU OUTPUTS
G
F
E
D
Câblage XLR entrées / sorties
1 - masse
2 - point chaud
3 - point froid
PUSH
A2
A1
INPUT A
AES/EBU
C
B
A
EXT113
