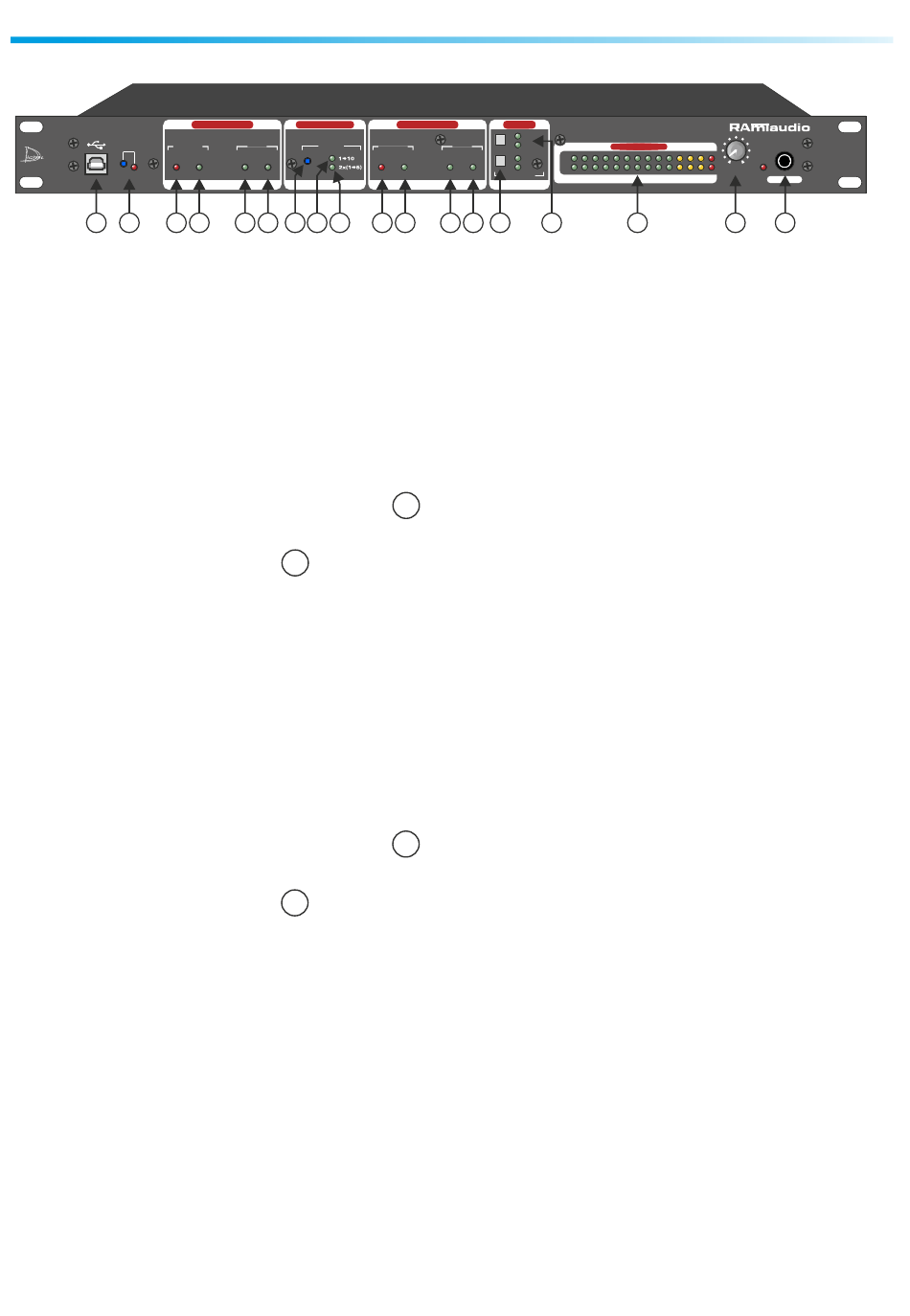

FACE AVANT
BYPASS
Error
1
2
3
1 - Embase USB pour la mise à jour du firmware.
2 - Commande de forçage du bypass interne.
CANAL A
3 - Témoin d'absence de la porteuse MPX192 ou d'une fréquence d'échantillonnage différente de
192kHz ou de signalisation d'erreurs lors du décodage des données.
4 - Témoin d'une source MPX numérique valide.
5 - Indicateur de la non-détection du signal Pilot (Mode Mono); cette indication est active
uniquement si le sélecteur de source 14 est sur la voie A.
6 - Indicateur de la détection du signal Pilot (Mode stéréo); cette indication est active uniquement
si le sélecteur de source 14 est sur la voie A.
7 - Sélecteur du mode de distribution
8 - Témoin mode A (1ð10).
9 - Témoin mode A+B (2ð5).
CANAL B
10 - Témoin d'absence de la porteuse MPX192 ou d'une fréquence d'échantillonnage différente de
192kHz ou de signalisation d'erreurs lors du décodage des données.
11 - Témoin d'une source MPX numérique valide.
12 - Indicateur de la non-détection du signal Pilot (Mode Mono); cette indication est active
uniquement si le sélecteur de source 14 est sur la voie B.
13 - Indicateur de la détection du signal Pilot (Mode stéréo); cette indication est active uniquement
si le sélecteur de source 14 est sur la voie B.
CUE
14 - Sélecteur de source pour la visualisation sur le bargraph, la détection pilote et l'écoute au
casque (CUE).
- Témoin de sélection canal A pour le CUE.
- Témoin de sélection canal B pour le CUE.
15 - Sélecteur du mode d'affichage sur le bargraph.
- Témoin du mode d'affichage niveau porteuse MPX.
- Témoin du mode d'affichage niveau gauche/droite.
16 - Bargraph Peakmètre en dBFs.
17 - Réglage du volume de la sortie REAR monitor et de la sortie casque.
18 - Sortie casque stéréo.
Rami
CHANNEL A
DIGITAL INPUT
AES 192
MPX
SELECT
Lock
Mono
Stereo
A
A+B
STATUS
MODE
4
5
6
7 8 9
CHANNEL B
CUE
MPX
L/R
AES 192
MPX
Error
Lock
Mono
Stereo
A
B
CHANNEL
STATUS
VU SELECT
10
11
12 13 14
15
5
MPX Digital splitter
LEVEL CONTROL
dBFs
dBFs
L
0
R
VOLUME
-30
-26 -22
-18 -14
-12
-10 -8
-6
-4
-3
-2
-1
O
16
17
EXT 113
ON
10
PHONES
18
EXT113
