BTL7-A/C/E5 _ _ -M _ _ _ _ -SF-F _ _
Przetwornik położenia – forma prętowa
7

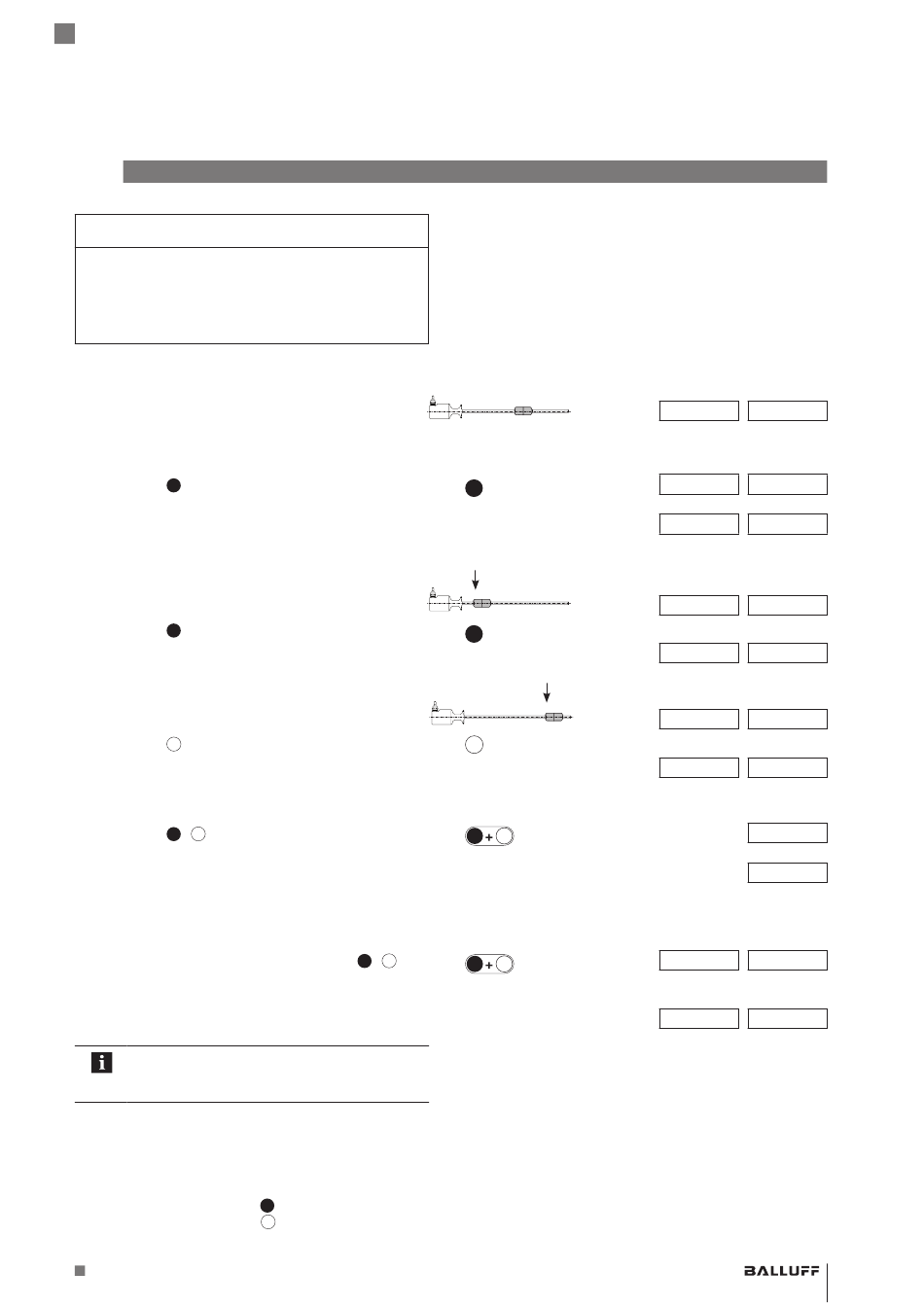

Przyuczanie
UWAGA
Niekorzystny wpływ na działanie
Przyuczanie podczas eksploatacji urządzenia może
prowadzić do nieprawidłowego działania.
► Przed przystąpieniem do przyuczania wyłączyć
urządzenie.
Pozycja wyjściowa:
– BTL z pływakiem w zakresie pomiarowym
Uaktywnianie funkcji przyuczania
► Uaktywnić
na co najmniej 4 s.
a
⇒ Wyświetlone zostanie oznaczenie funkcji przyuczania.
⇒ Po puszczeniu wyświetlona zostanie z powrotem
aktualna wartość pozycji.
Ustawianie punktu zerowego
► Ustawić pływak w nowym punkcie zerowym.
► Uaktywnić
a na co najmniej 2 s.
⇒ Nowy punkt zerowy jest ustawiony.
Ustawianie punktu końcowego
► Ustawić pływak w nowym punkcie końcowym.
► Uaktywnić
b na co najmniej 2 s.
⇒ Nowy punkt końcowy jest ustawiony.
Odwracanie charakterystyki (tylko w przypadku BTL7-C/E)
► Uaktywnić
a i równocześnie na co najmniej 4 s.
b
⇒ Wyświetlona zostanie wartość błędu.
⇒ Po puszczeniu charakterystyka wyjścia zostanie
odwrócona.
Kończenie przyuczania
► Równocześnie uaktywnić na chwilę (< 1 s)
⇒ Wyjście wygeneruje podczas aktywacji wartość
błędu.
⇒ Wyświetlona zostanie aktualna wartość pozycji.
Poszczególne kroki ustawień można dowolnie
wybierać. Przyuczanie można zakończyć w
każdym, dowolnym momencie.
Przewód programowania La =
Przewód programowania Lb =
www.balluff.com
> 4 s
> 2 s
> 2 s b
> 4 s
i .
a b
< 1 s
a
b
a
a
a
b
a
b
Wyświetlane wartości
(przykład)
przy 0...10 V przy 4...20 mA
5,39 V 9,15 mA
4,00 V 12,00 mA
5,39 V 9,15 mA
1,04 V 4,82 mA
0,00 V 4,00 mA
9,89 V 19,13 mA
10,00 V 20,00 mA
3,60 mA
14,85 mA
10,50 V 3,60 mA
10,00 V 4,00 mA
polski 15
