3.2

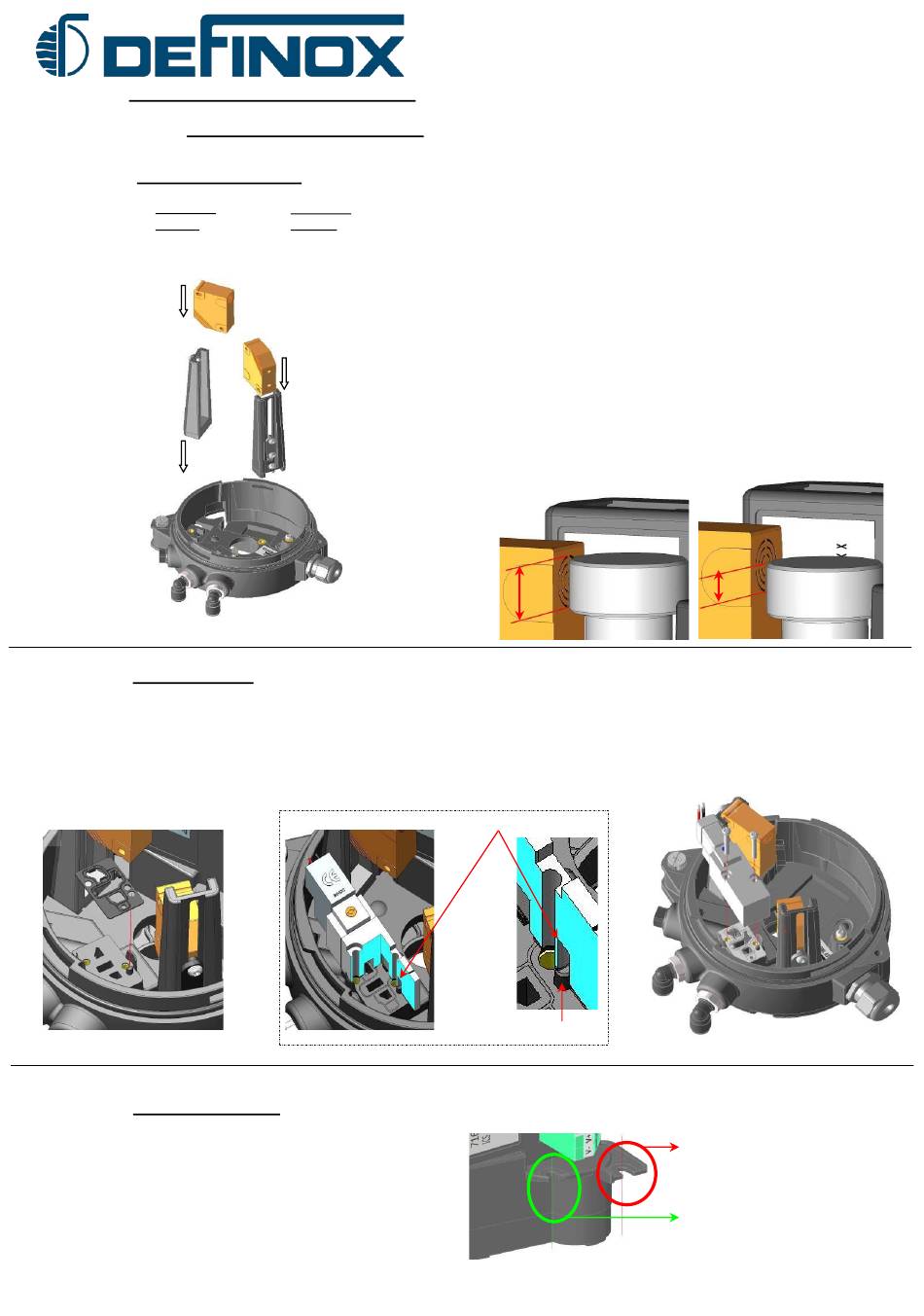

Remontage du boîtier de signalisation
3.2.1
Remontage composants boîtier
Remontage détecteurs
Détection
haute :
coté vis
blocage
Remontage E.V.
Idem à l'inverse du démontage :
•
positionner le joint d'électrovanne entre les deux parois et l'indexer sur le pion de centrage sur le plan de pose
d'embase.
•
Indexer l'électrovanne sur le même pion de centrage.
•
Mettre les deux vis de fixation M2.5.
• Couple de serrage : 0.4 Nm soit 4 kgf.cm
Remontage module
Idem à l'inverse du démontage :
• positionner le module AS-i ou multi tension dans son
logement dans l'embase. Mettre la vis M3
• sur le point de fixation correspondant à la
configuration du module.
NM-258
indice 03
Détection
basse :
coté
presse
étoupe
Pion de centrage
NOTICE DE MAINTENANCE
Idem à l'inverse du démontage :
• Positionner les supports détecteurs sur l'embase, mettre
la vis M3.
• Couple de serrage : 0.8 Nm soit 8 kgf.cm
• Positionner le détecteur haut ou bas sur leur support
détecteur ; positionner chaque guide support détecteur;
mettre les deux vis M3.
• Serrer les vis inférieures.
• Couple de serrage : 0.4 Nm soit 4 kgf.cm
• Régler la position haute et la position basse.
• Serrer les vis supérieures.
• Couple de serrage : 0.4 Nm soit 4 kgf.cm
• Ajustement came / cible détecteur :
La came peut être en mis suivant un intervalle de position
compris entre milieu de cible jusqu'à pleine cible.
A régler en fonction du besoin !
Pleine cible
Trou d'indexation
• Couple de serrage : 0.3 Nm soit 3 kgf.cm
Page 8/30
Milieu de cible
Point de fixation sur nouveau
boitier, et version 2010
Point de fixation existant sur
nouvelle version de boitier, et sur
boitier version 2010 et 2004.
