6.4

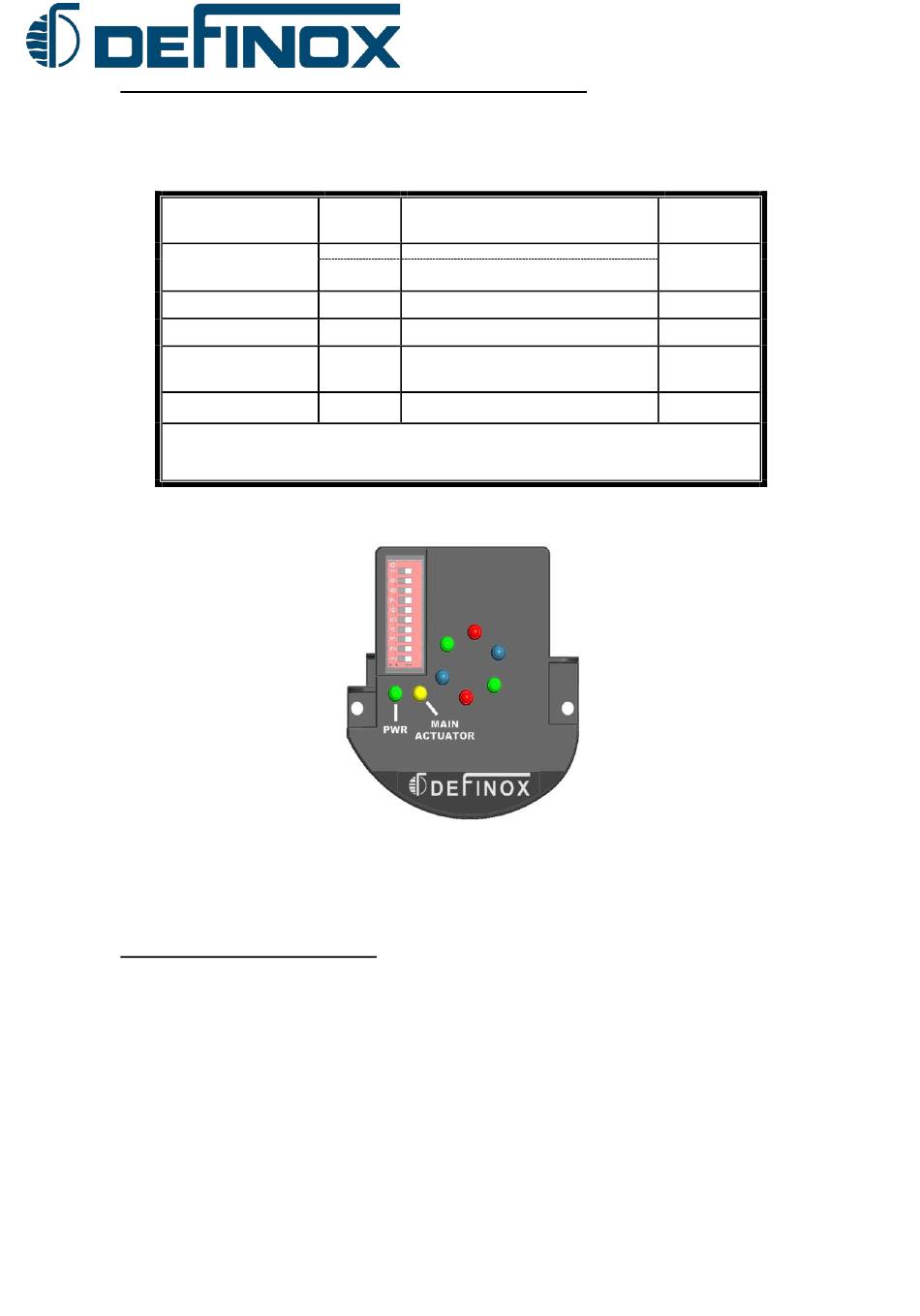

Signification des voyants en partie supérieure du module led
Les modules led intègrent en partie supérieure des voyants permettant de visualiser l'état des entrées
/ sorties, ainsi que la présence de l'alimentation, un adressage à zéro ou d'un défaut local.
LED ROUGE
LED BLEUE
LED VERTE
Main Actuator
*
paramétrage du rétro éclairage correspondant à celui de sortie d'usine.
Pour toute(s) modification(s) des couleurs du rétro éclairage afin de vous conformer à votre standard,
se référer au tableau « paramétrage couleur du rétro éclairage ».
6.5

Signification des bits E/S via AS-i

Bit I 0 = 1 quand le détecteur vanne fermée est à 1.
Bit I 1 = 1 quand le détecteur vanne ouverte est à 1.
Bit O0 = 1 pour commander l'électrovanne vérin principal.
NM-258 indice 03
Sur la partie
supérieure du état
module
Fixe
*
Clignotante
*
Fixe
*
Fixe
Fixe
PWR Fixe
Signification
Module à l'adresse 0
Défaut d'alimentation AS-i, ou surcharge
ou court-circuit sur un périphérique
Etat du détecteur vanne fermée
Etat du détecteur vanne ouverte
Etat de la sortie électrovanne du vérin
principal.
Led jaune allumée = EV pilotée.
Présence alimentation AS-i
Led verte allumée = module alimenté
Page 23/30
NOTICE DE MAINTENANCE
Possibilité
paramétrage
couleur
Oui
Oui
Oui
Non
Non
Septembre 2017
