5.3
Module led alimenté sous 24VDC
• L'alimentation électrique du module led multi tensions doit être en 24VDC et permanente.
• Peigne en B1 et B2 impératif pour l'alimentation en 24 VDC.
• Doit être absolument retiré pour les autres tensions d'alimentation, sinon il y a
!
endommagement irréversible du module.
ATTENTION
• Les signaux électrovannes ou les signaux détecteurs peuvent avoir une tension différente (24VAC, 48VDC ou
48VAC) de 24VDC.
5.3.1
Description des différents câblages des Entrées / Sorties
Le tableau ci-dessous donne les 8 schémas de câblage possibles suivant :
Remarques :
➢
➢
NOTE !
➢
NM-258 indice 03
➢
les différentes tensions.
➢
les types des signaux (PNP, NPN, NO, commun utilisé,...).
Exemple :
- Signaux électrovannes : 48VAC + commun indépendant,
- Signaux détecteurs + défaut : 24VDC sortie PNP.
Donc le schéma à utiliser est le n° 5
D'origine, le module led est configuré pour être câblé suivant le schéma n°3.
Les peignes de câblage 2 points en dehors de B1 et B2 permettent de relier les
communs CI et CO au V+ ou V-.
Les traits rouges en gras sur les schémas de câblage représentent les peignes des communs
CO et CI (utiliser l'outil 7708097 pour enlever ou déplacer les peignes).

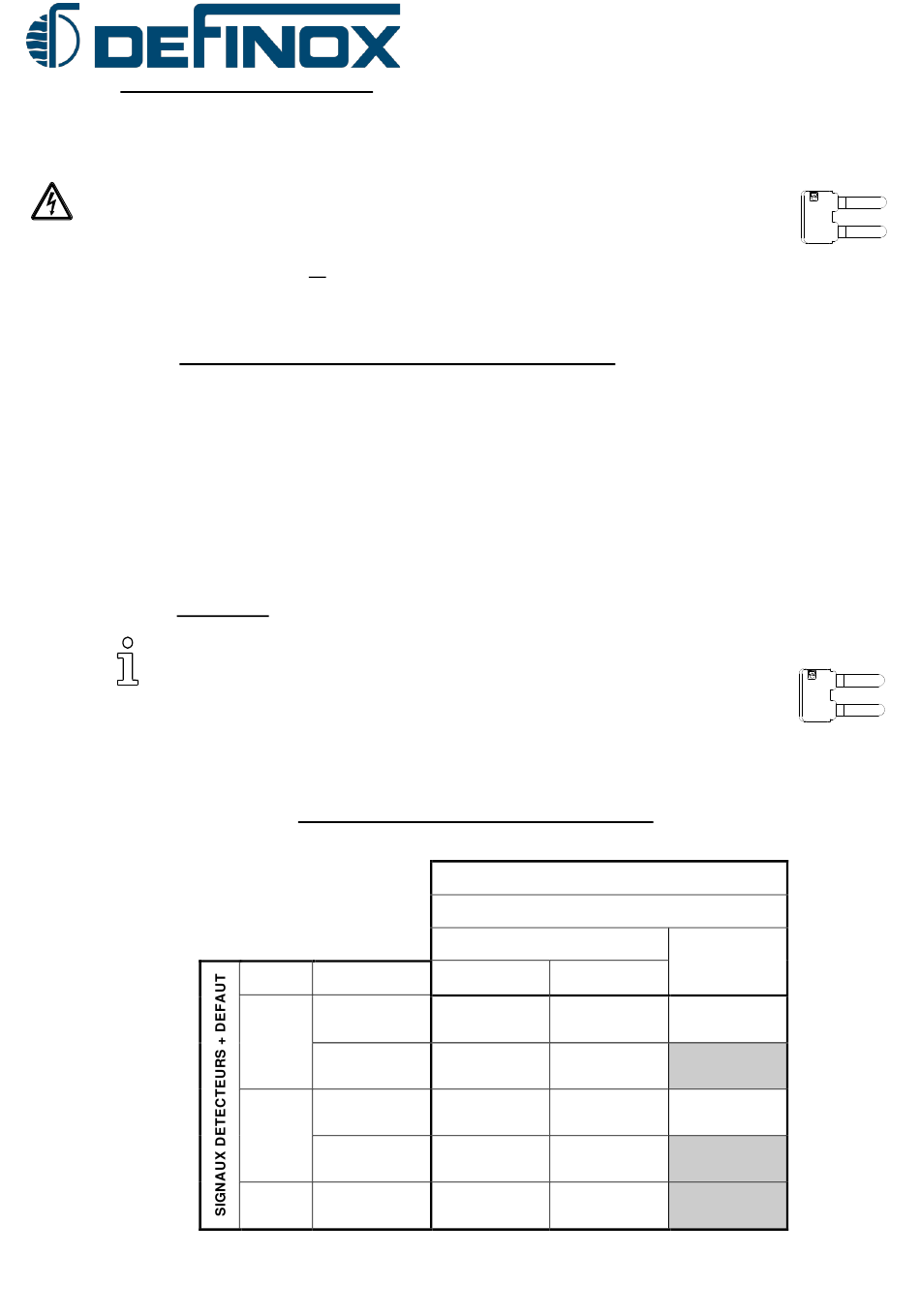

Tableau des 8 schémas de câblages possibles
Sortie Tension
24VDC
PNP
48VDC
24VDC
NPN
48VDC
NO 24VAC, 48VAC
SIGNAUX ELECTROVANNES
Commun (CO)
24VDC
V+ V-
Schéma N°1 Schéma N°3
Schéma N°8 Schéma N°7
Schéma N°2 Schéma N°4
Schéma N°8 Schéma N°7
Schéma N°8 Schéma N°7
Page 13/30
NOTICE DE MAINTENANCE
Indépendant
Schéma N°5
Schéma N°6
Septembre 2017
