VERSIONS MODULE LED BORNIERS

Les versions modules led borniers permettent de connecter directement les détecteurs et les électrovannes à
l'automate.
Dans ce cas la tension d'utilisation des détecteurs et des électrovannes est de 24VDC +/- 10% uniquement.
4.1
Câblage 2 détecteurs / 1 électrovanne

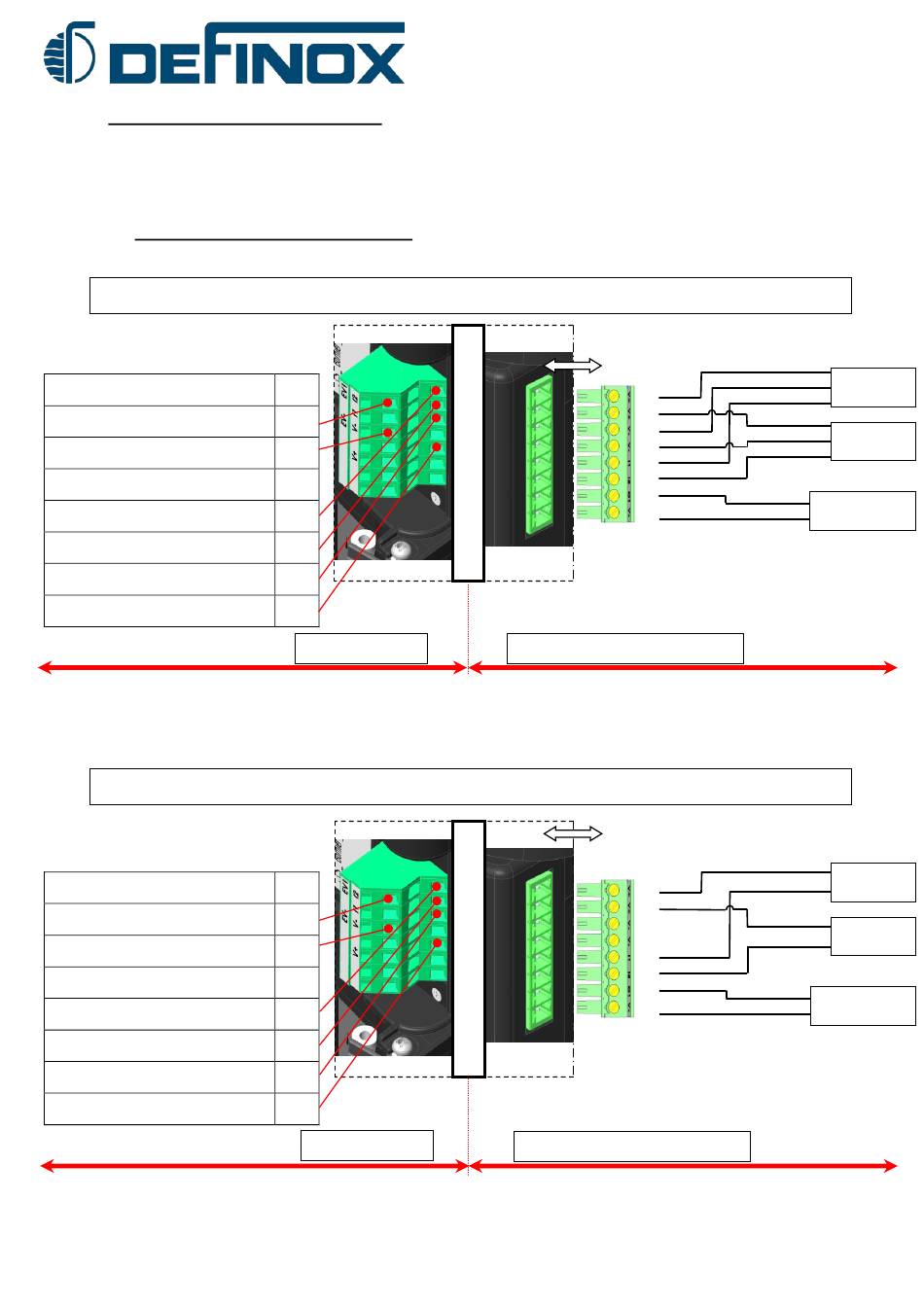

Câblage _ version 2 détecteurs 3 fils et 1 électrovanne sur bornier 2E / 1S ( Version standard)
Fonction
Commande électrovanne 1
(+24VDC) (vérin principal)
Masse électrovanne
Rétro information vanne ouverte
(PNP)
Rétro information vanne fermée (PNP)
Masse détecteurs
+ Alimentation détecteurs (+24VDC)
Câblage _ version 2 détecteurs 2 fils et 1 électrovanne sur bornier 2E / 1S ( Version sur demande)
Fonction
Commande électrovanne 1
(+24VDC) (vérin principal)
Masse électrovanne
Rétro information vanne ouverte
(PNP)
Rétro information vanne fermée (PNP)
Masse détecteurs
+ Alimentation détecteurs (+24VDC)
NM-258 indice 03
EV1
EV-
I2
I1
V-
V+
Câblage client
EV1
EV-
I2
I1
V-
V+
Câblage client
NOTICE DE MAINTENANCE
M
O
D
U
L
E
L
E
D
B
O
R
N
I
E
R
2
E
/
1
S
Câblage Definox sortie d'usine
M
O
D
U
L
E
L
E
D
B
O
R
N
I
E
O1
R
2
E
/
1
S
Câblage Definox sortie d'usine
Page 10/30
Rouge
Bleu
V+ Noir
V+
Rouge
V-
Bleu
V-
Noir
I1
I2
O1
Rouge
Noir
V-
Blanc
Noir
V+
V+
Blanc
V-
V-
Noir
I1
I2
Rouge
Noir
V-
Septembre 2017
Détecteur
Bas
Détecteur
Haut
EV1
(Vérin principal)
Détecteur
Bas
Détecteur
Haut
EV1
(Vérin principal)
