Mettre en service
9.6 Mettre en service (hors ligne)
9.6.2.3
Configurer les modules IO

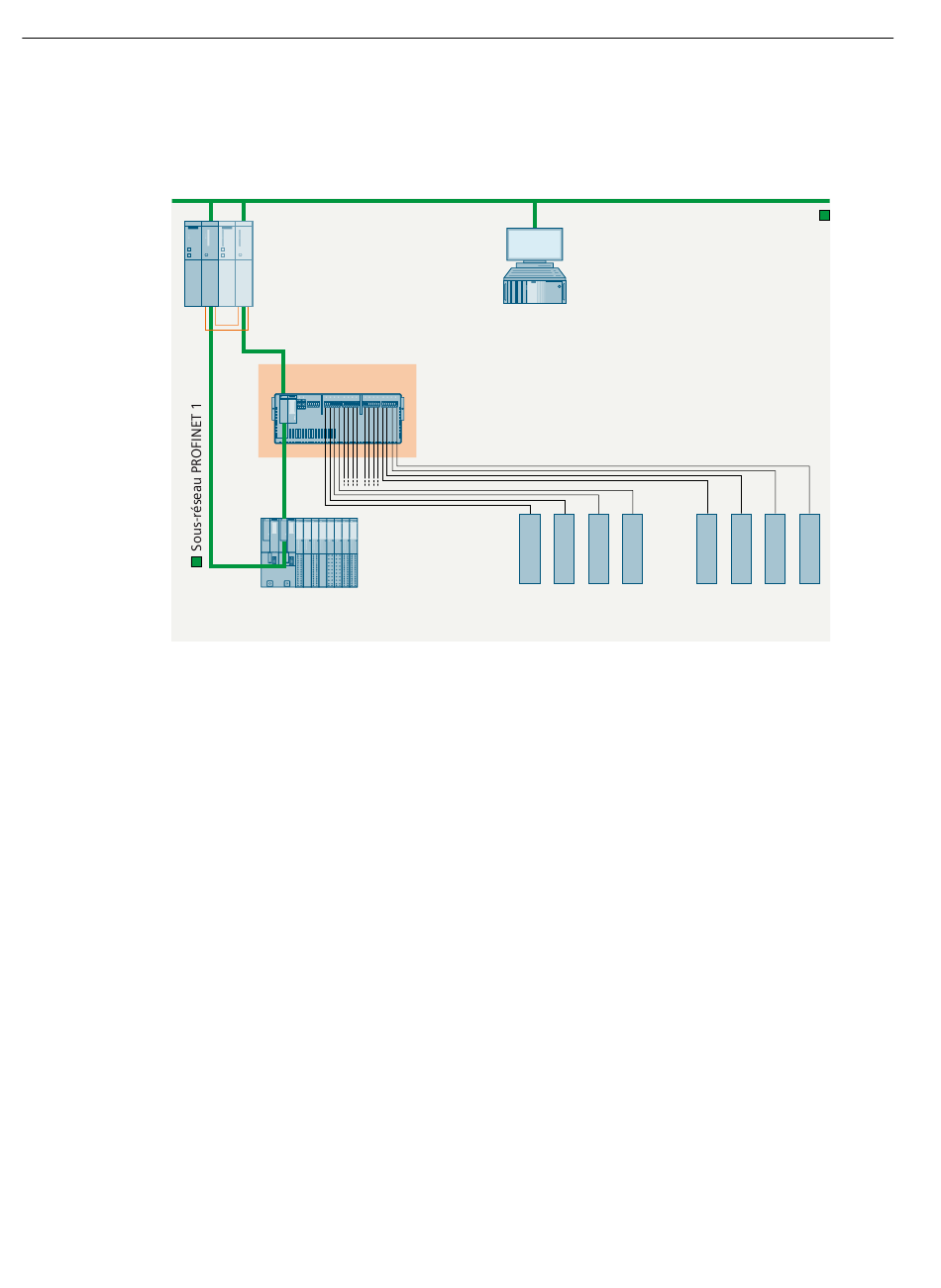

Dans l'exemple de configuration ci-dessous, la CFU avec des modules IO configurés est
représentée raccordée à un contrôleur IO redondant.
Condition
La CFU est créée dans le système d'automatisation.
Paramétrer des emplacements librement configurables
1. Ouvrez HW Config.
2. Sélectionnez la CFU.
3. Contrôlez que le module IO adéquat a bien été enfiché à l'emplacement correspondant.
4. Double-cliquez sur l'emplacement correspondant dans la liste d'indices.
La boîte de dialogue "Propriétés - <module IO>" s'ouvre. (<module IO>=AI, AQ, DI, DQ, etc.)
5. Saisissez un nom pour votre module dans l'onglet "Général".
6. Vous pouvez modifier des adresses manuellement dans l'onglet "Adresses".
Remarque : Si vous utilisez PCS 7, le système d'ingénierie se chargera du paramétrage
correct. vous n'aurez rien à modifier.
7. Définissez dans l'onglet "Paramètres" les propriétés du module correspondant décrit au
chapitre "Fonctions (Page 33)".
Pour les modules HART, cet onglet se trouve au-dessus du premier sous-emplacement du
module.
Vous trouverez des informations sur le paramétrage à la rubrique "Paramétrer un
emplacement (vue d'ensemble des paramètres) (Page 97)".
92
Contrôleur IO
CPU 410-5H
CFU CIO HART
ET 200SP HA
Industrial Ethernet
Station d'ingénierie avec
outil de paramétrage
. . .
16 emplacements librement configurables
(un capteur ou un actionneur chacun)
SIMATIC Compact Field Unit (CFU) CIO HART
Manuel système, 06/2024, A5E52551275-AA
