Manuel d'utilisation - ProcessX
2
RÉGLAGES DU TRANSMETTEUR
Menu 9. Courant de repli
Le menu 9 permet de régler la direction et la
valeur du courant de repli en cas de détection
d'un défaut.
9-1. bURNoT : Direction du courant de
repli
Les trois choix possibles sont :
• UNDER → I
repli
• OVER → I
repli
• HOLD → I
repli
précédent la détection du défaut

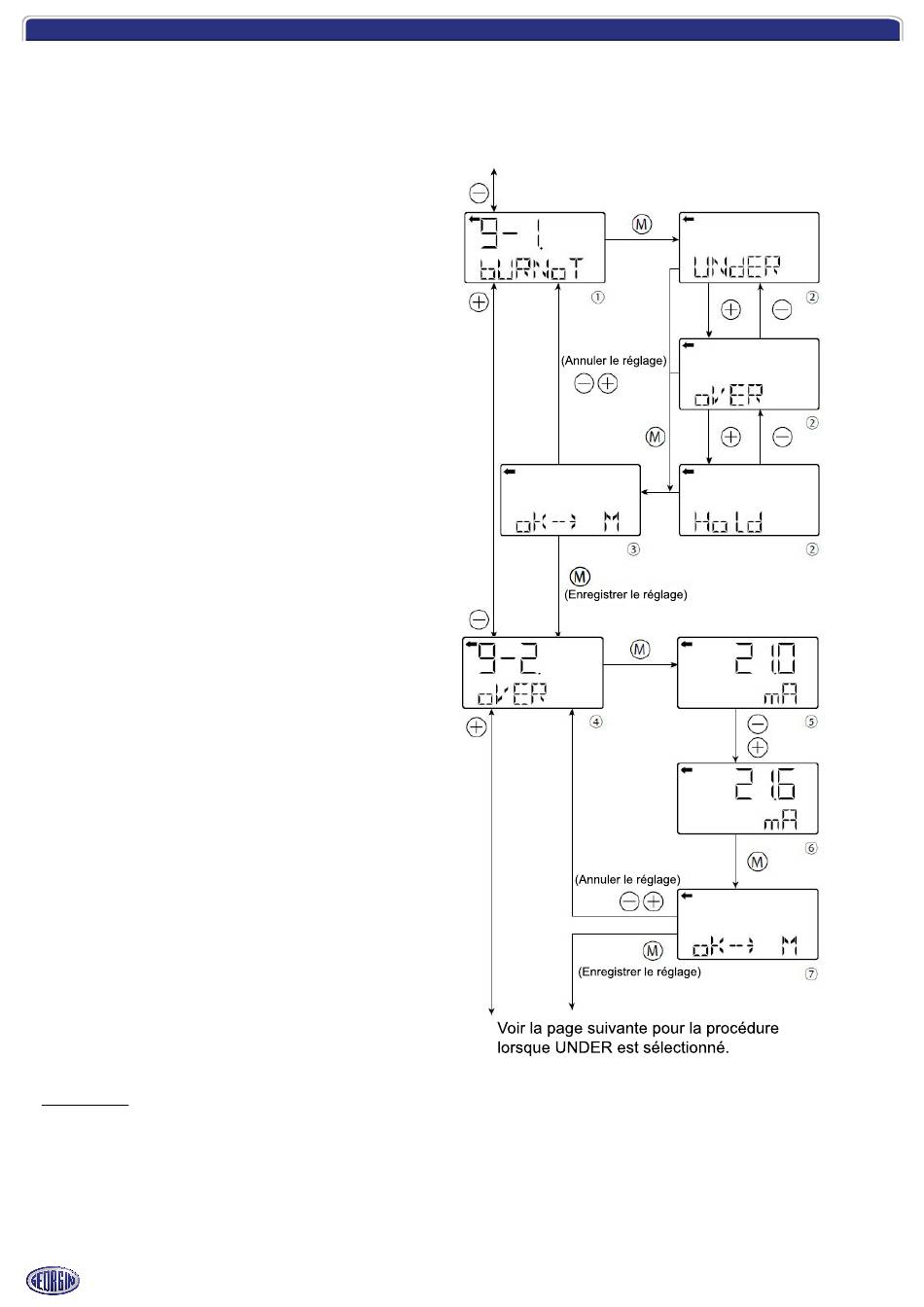

A partir de l'écran ①, appuyer sur la touche
M pour afficher la direction du courant de
repli.
A l'aide des touche + et - sélectionnez la
direction souhaitée.
Appuyer sur la touche M pour confirmer votre
choix (écran ⑧)
Appuyez sur la touche M pour enregistrer
le nouveau réglage ou sur les touches
+ ou - pour annuler le réglage.
9-2. oVER : Régler la valeur du courant de
repli sur "OVER"
Cet indicateur apparaît si vous sélectionnez
« OVER » pour la rupture.
A partir de l'écran ④, appuyez sur la touche M
pour afficher l'écran de modification
de la valeur du courant de repli (écran ⑤ ) . A
l'aide des touche + ou -, modifier le courant de
repli à la valeur souhaitée.
Plage de réglage étendue :
20,8 mA ≤ Irepli ≤ 22,5 mA
Plage de réglage NAMUR :
21,6 mA ≤ Irepli ≤ 22,5 mA
Remarque :
Pour des valeurs de réglage étendues,
veuillez vous référer au menu J (spécifications
étendues ou NAMUR).
www.georgin.com
< 4 mA
> 20 mA
= dernière valeur
Appuyez sur la touche M pour confirmer le
réglage.
Appuyez sur la touche M pour enregistrer le
réglage ou sur les touches + ou - pour annuler
le réglage.
44
