RÉGLAGES DU TRANSMETTEUR

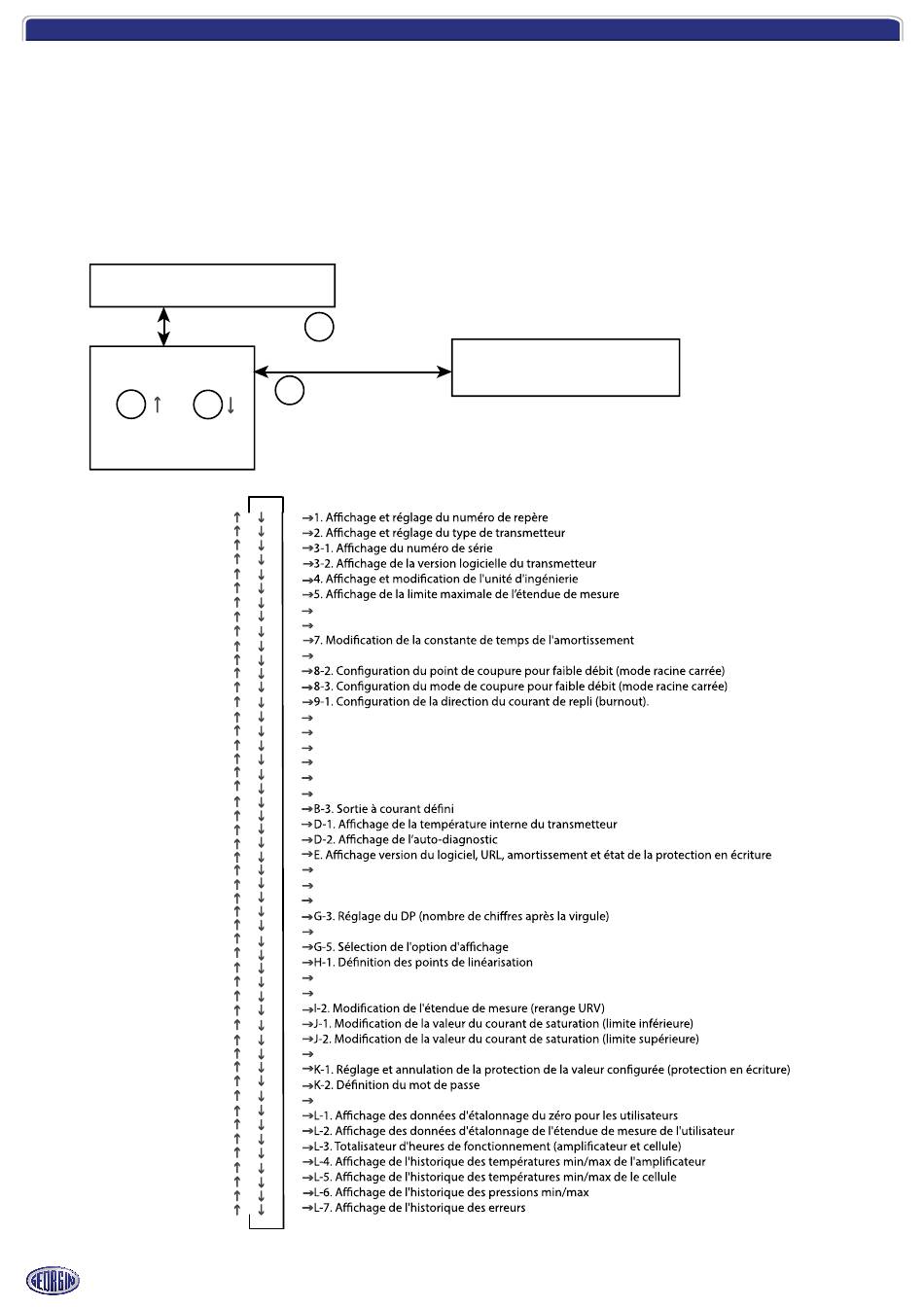

5.2.2 Sélection des menus
• Appuyez sur la touche M pendant quelques secondes pour passer du mode normal au mode
réglage.
• Appuyez sur la touche + ou - pour naviguer dans la liste des menus.
• Appuyez sur la touche M pour accéder à un menu.
Mode normal
(La mesure est affichée.)
Appuyer sur la touche
Mode réglage
Navigation dans les menus
_
+
Menu
Menu
précédent
suivant
1. TAG
2. TYPE
3-1. SERIAL N
3-2. VER
4. UNIT
5. URL
6-1. LRV
6-2. URV
7. dAMP
8-1. oUT Md
8-2. CUT Pt
8-3. CUT Md
9-1. bURNoT
9-2. oVER
9-3. UNdER
A-1. ZERo
A-2. SPAN
B-1. 4mA AdJ
B-2. 20mA AdJ
B-3. FIX cur
D-1. AMPTMP
D-2. ALMCHK
E. PREV
F. EXT_SW
G-1. LdV
G-2. UdV
G-3. dP
G-4. Lcd Unit
G-5. Lcd OPt
H-1. LINRIZ
H-2. EFFECT
I-1. LRV AdJ
I-2. URV AdJ
J-1. SATLo
J-2. SATHI
J-3. SPEC
K-1. WPRTCT
K-2. CHPWd
K-3. TIMER
L-1. HisZER0
L-2. HisSPAN
L-3. HisSENS
L-4. HisAMP
L-5. HisCELL
L-6. Hisov PV
L-7. HissERR
www.georgin.com
M
pendant deux secondes ou plus.
M
touche
(en fonctionnement normal)
6-1. Réglage du LRV (limite inférieure de la mesure) 0 % = 4 mA.
6-2. Réglage de l'URV (limite supérieure de la mesure) 100 % = 20 mA.
8-1. Changement du mode de la sortie 4-20 mA (linéaire, racine carrée).
9-2. Réglage de la valeur du courant de repli supérieur
9-3. Réglage de la valeur du courant de repli inférieur
A-1. Étalonnage du zéro (LRV = 0 % = 4 mA)
A-2. Étalonnage de l'étendue de mesure (URV = 100 % = 20 mA)
B-1. Étalonnage de la sortie à 4 mA
B-2. Étalonnage de la sortie à 20 mA
F. Verrouillage et déverrouillage de la vis de réglage externe
G-1. Réglage de la valeur inférieure de l'indicateur (LDV)
G-2. Réglage de la valeur supérieure de l'indicateur (UDV)
G-4. Sélection de l'unité physique de l'indicateur
H-2. Activer/désactiver la fonction de linéarisation
I-1. Décalage du zéro (rerange LRV)
J-3. Sélection NAMUR ou étendu des courants de saturation et de repli.
K-3. Réglage de la temporisation de retour automatique en protection d'écriture
