RÉGLAGES DU TRANSMETTEUR
Menu 8. Mode de la sortie 4-20 mA
Pour les transmetteurs de pression différentielle
uniquement, le mode de sortie permet de
sélectionner soit le mode linéaire (proportionnel
à la pression différentielle d'entrée), soit le mode
d'extraction de racine carrée (proportionnel à
un débit) à appliquer sur le signal de sortie
4-20 mA. En mode extraction de racine carrée,
il est possible de définir le seuil de basculement
(instabilités de sortie à faible mesure) et le
mode de retour à zéro en dessous du point de
coupure.
8-1. oUT Md :
Changement du mode de sortie

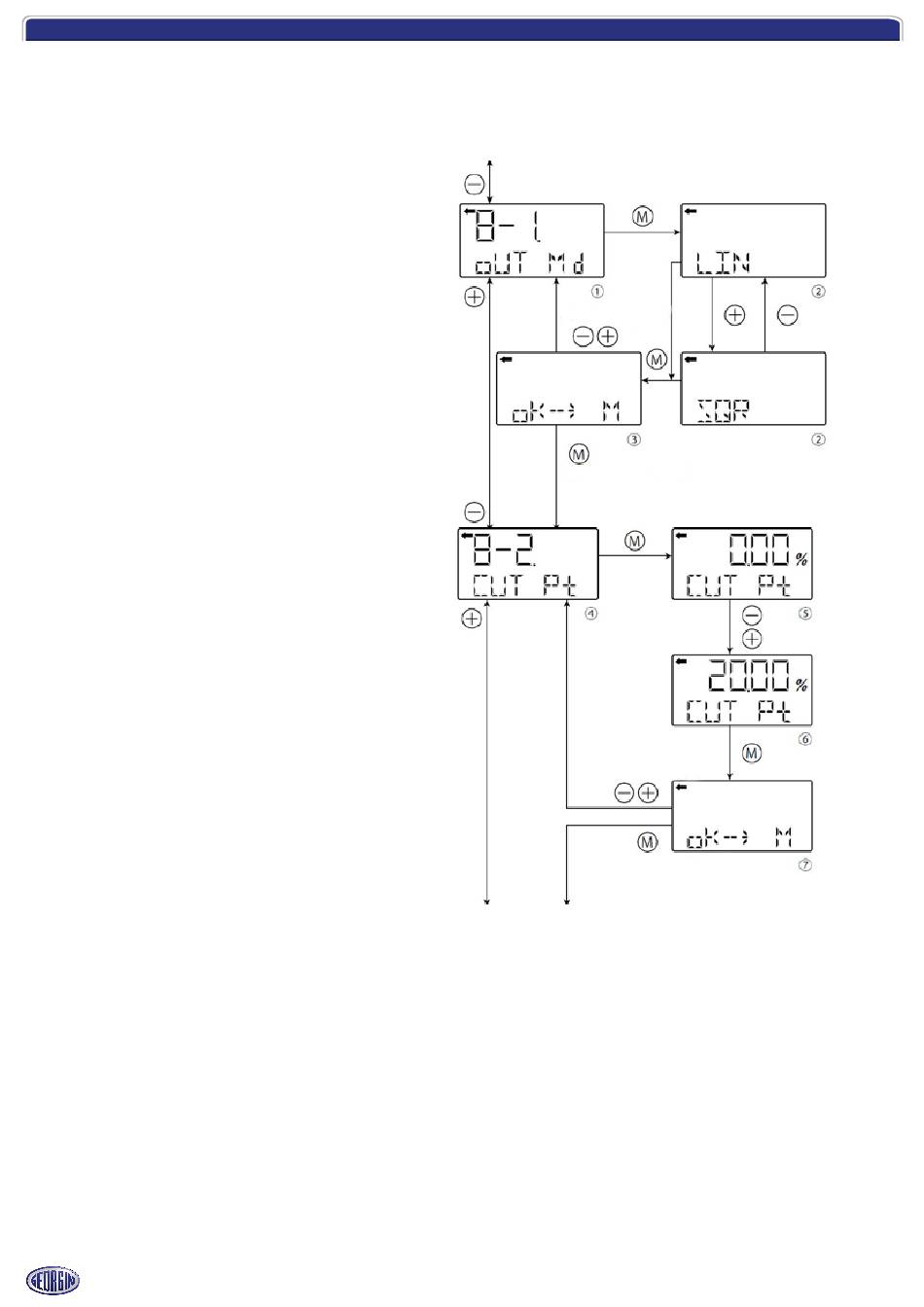

• Appuyez sur la touche M de l'écran ① pour
afficher le mode de sortie(②).
• Vous pouvez sélectionner le mode linéaire
ou d'extraction de racine carrée sur l'écran ②.
Sélectionnez LIN (mode linéaire) ou SQR
(mode d'extraction de racine carrée) à
l'aide des touches - ou + et appuyer sur la
touche M.
• Confirmez le réglage du mode de sortie
sur l'écran ③.
Appuyez sur la touche M pour enregistrer le
réglage du mode de sortie.
Appuyez sur la touche - ou + pour annuler
le réglage.
8-2. CUT Pt :
Réglage du point de basculement
Si vous sélectionnez le mode racine carrée,
vous pouvez définir le point de basculement qui
est réglable dans l'étendue de 0,00 à 20,00 %
de l'URV.
Notez que si le point de basculement est réglé
près de 0 %, une petite variation de la pression
différentielle d'entrée conduira à une grande
fluctuation de la sortie. Le point de basculement
est utilisé pour améliorer la mesure en cas de
faible débit.
• A partir de l'écran de l'écran ④ appuyez sur
www.georgin.com
la touche M pour afficher le point de
basculement (écran ⑤) . Réglez le point de
basculement à l'aide des touches + ou -
(écran ⑥) .
• Appuyez sur la touche M pour confirmer le
réglage.
• Appuyez sur la touche M pour enregistrer le
réglage du point de basculement. Appuyez
sur la touche + ou - pour annuler le nouveau
réglage.
42
