CÂBLAGE
3.1 Procédure de câblage

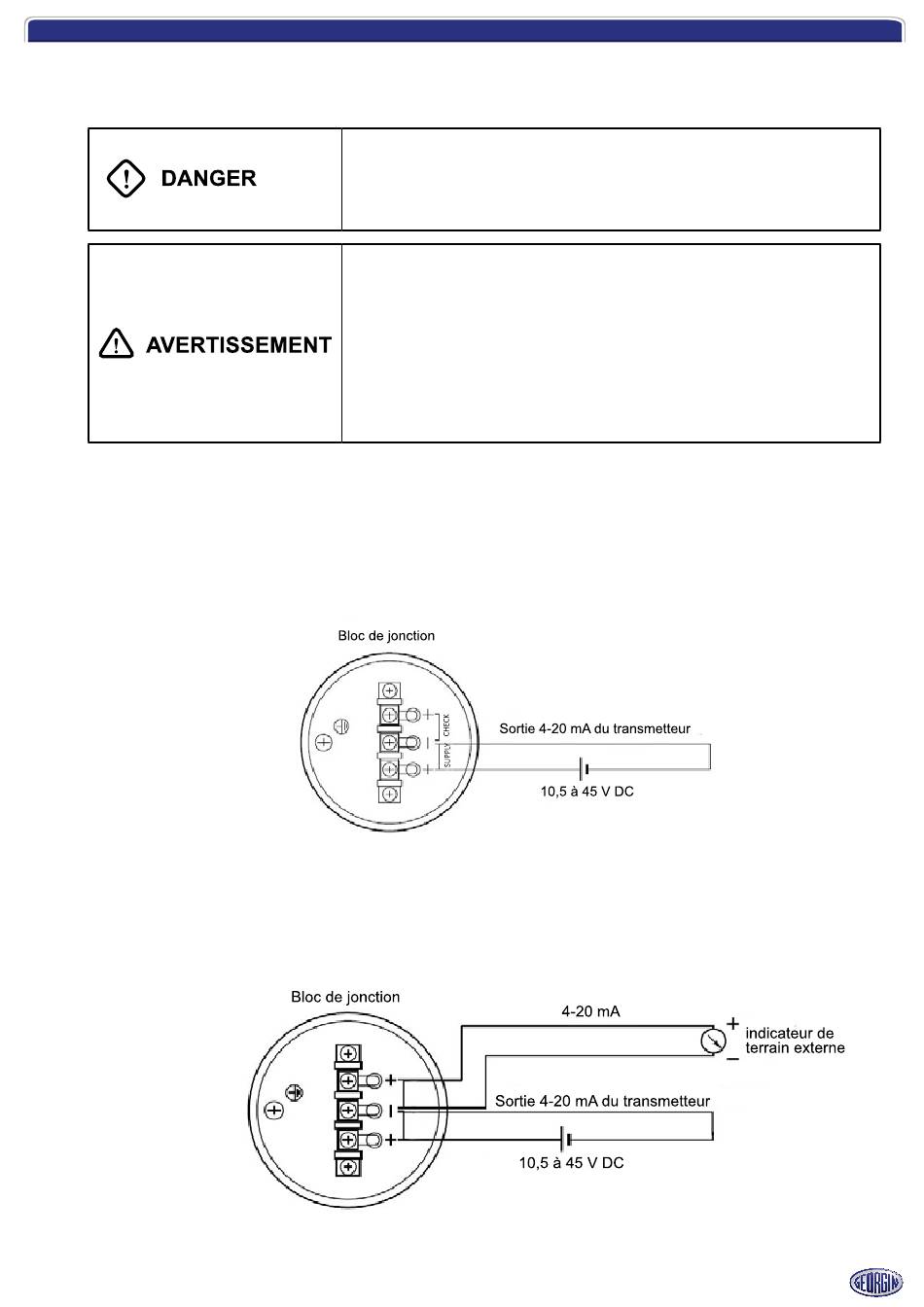

Schéma de câblage du bornier :
Le schéma de connexion est illustré ci-dessous.
Serrez les vis du bornier (M 3,5 × 10) à un couple d'environ 1,5 N-m (15 kgf-cm).
Utilisation d'un indicateur de terrain externe :
Un indicateur de terrain externe peut être connecté entre les bornes CHECK « + » et « - »
comme indiqué ci-dessous.
La résistance interne de l'indicateur de terrain doit être inférieure à 12 Ω.
fu-processx-fr
Atmosphère explosible :
Pour le mode de protection par enveloppe
antidéflagrante, ne jamais ouvrir le transmetteur sur site
lorsqu'il est sous tension.
• L'application d'une tension supérieure à 60 Vdc ou 40 Vac
(33 Vdc ou 23 Vac avec le limiteur de surtension en option)
entre les bornes « + » et « - » peut provoquer des
dommages permanents au transmetteur.
• Il est recommandé d'utiliser un câble blindé.
• Après l'installation, vérifiez que tous les couvercles
du transmetteur sont bien vissés.
25
Manuel d'utilisation - ProcessX
