3

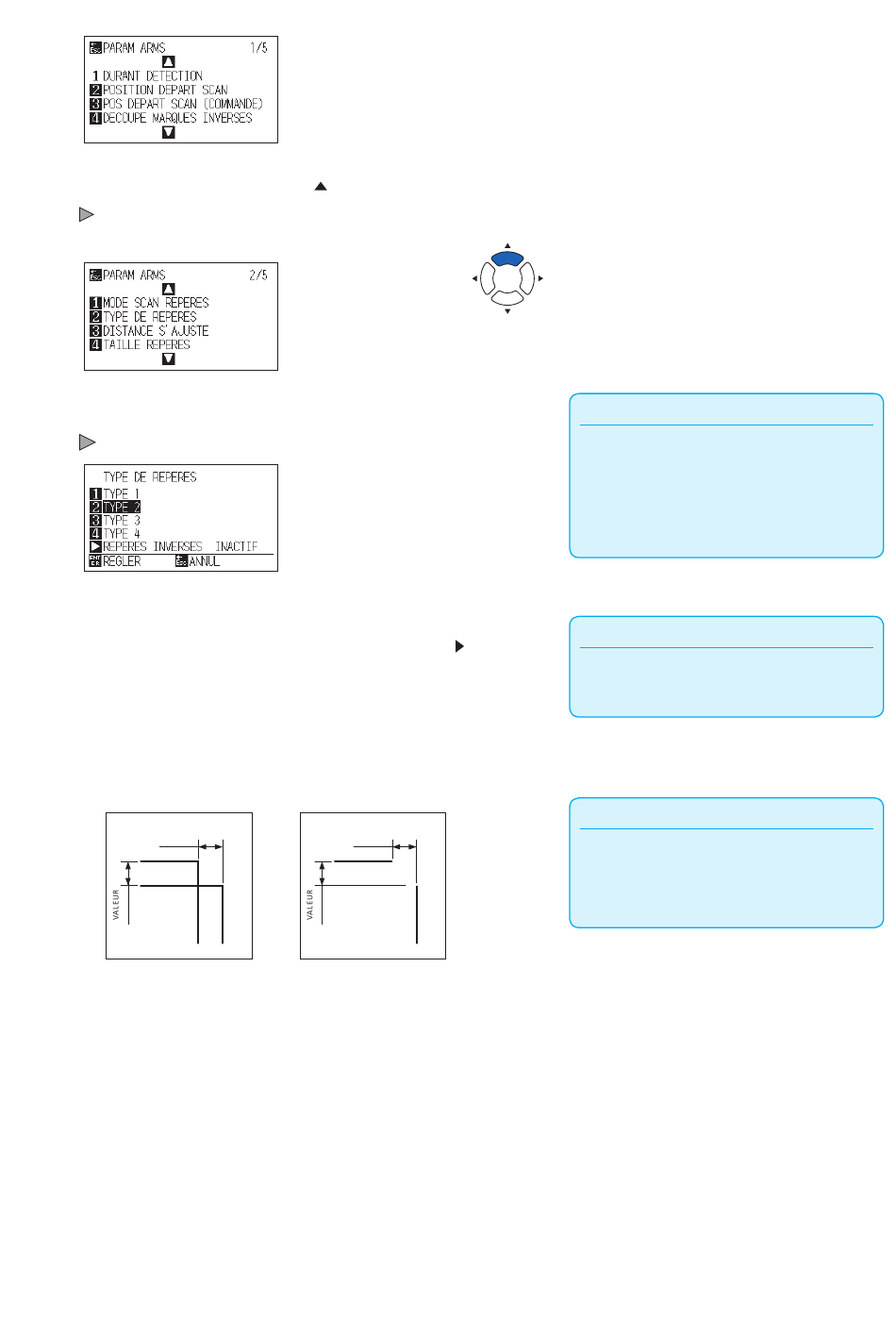

Appuyez sur la touche POSITION ( ).
L'écran PARAMETRES ARMS (2/5) s'affiche.
4
Appuyez sur la touche [2] (TYPE DE REPERES).
L'écran de paramétrage TYPE DE REPERES s'affiche.
5
Appuyez sur la touche [1] (TYPE 1), la [2] (TYPE 2) ou la [3] (TYPE 3).
Si TYPE 1 ou 2 est sélectionné, appuyez sur la touche ( ) pour
activer ou non les REPERES INVERSES.
Si TYPE 3 is sélectionné, l'épaisseur et le centre (centre du repère)
doivent être paramètrés.
Si TYPE 4 est sélectionné, l'épaisseur doit être paramètrée.
REPERE TYPE 3
VALEUR
Le centre du repère ne peut pas être scanné pour les repères de
TYPE 3, lorsque le nombre de repère est 2POINTS ou 3POINTS et
seulement lorsque "USER" a été sélectionné.
Entrez la dimension de la zone de détection du repère pour le
paramètre W.
Le schéma ci-dessous montre dans le cas où la valeur W est
négative.
<Epaisseur>
REPERE TYPE 4
VALEUR
A noter
•
Si vous appuyez sur la touche ESC (ANNUL) vous
revenez à l'écran précédent sans modifier le
paramètre.
•
Le paramètre REPERE INVERSE ACTIF est annulé
lorsque la machine est éteinte.
A noter
Consultez "Types de repère".
A noter
La valeur de l'épaisseur varie de 0 à 9.9 (mm).
La valeur W du centre du repère varie de -99.9 à
+99.9 (mm).
5-14
