Mise en service
7.3
Accoupler la machine au tracteur
Pour la version « Roue de jauge » (II)
„ Positionner le bras supérieur dans le trou oblong.
„ Soulever la machine via les bras inférieurs (1). Lors de cette opération, les jambes
d'amortissement (3) rentrent et la machine se déplace de la surface d'appui du pied d'appui
arrière (4) en direction du tracteur.
AVERTISSEMENT ! Risque d'écrasement dû au pied d'appui ! Tenir les mains et les pieds
éloignés de la zone de danger du pied d'appui.
„ Amener les pieds d'appui en position de transport.
Pour la version « Roue de jauge »
„ Amener la roue de jauge en position de transport,
Pour la version « Poussé »
La machine est préparée en usine pour la position de montage I en version « poussée » et est
donc plus près du tracteur.
•
L'essieu avant du tracteur est moins délesté.
•
Moins de force de levage est nécessaire.

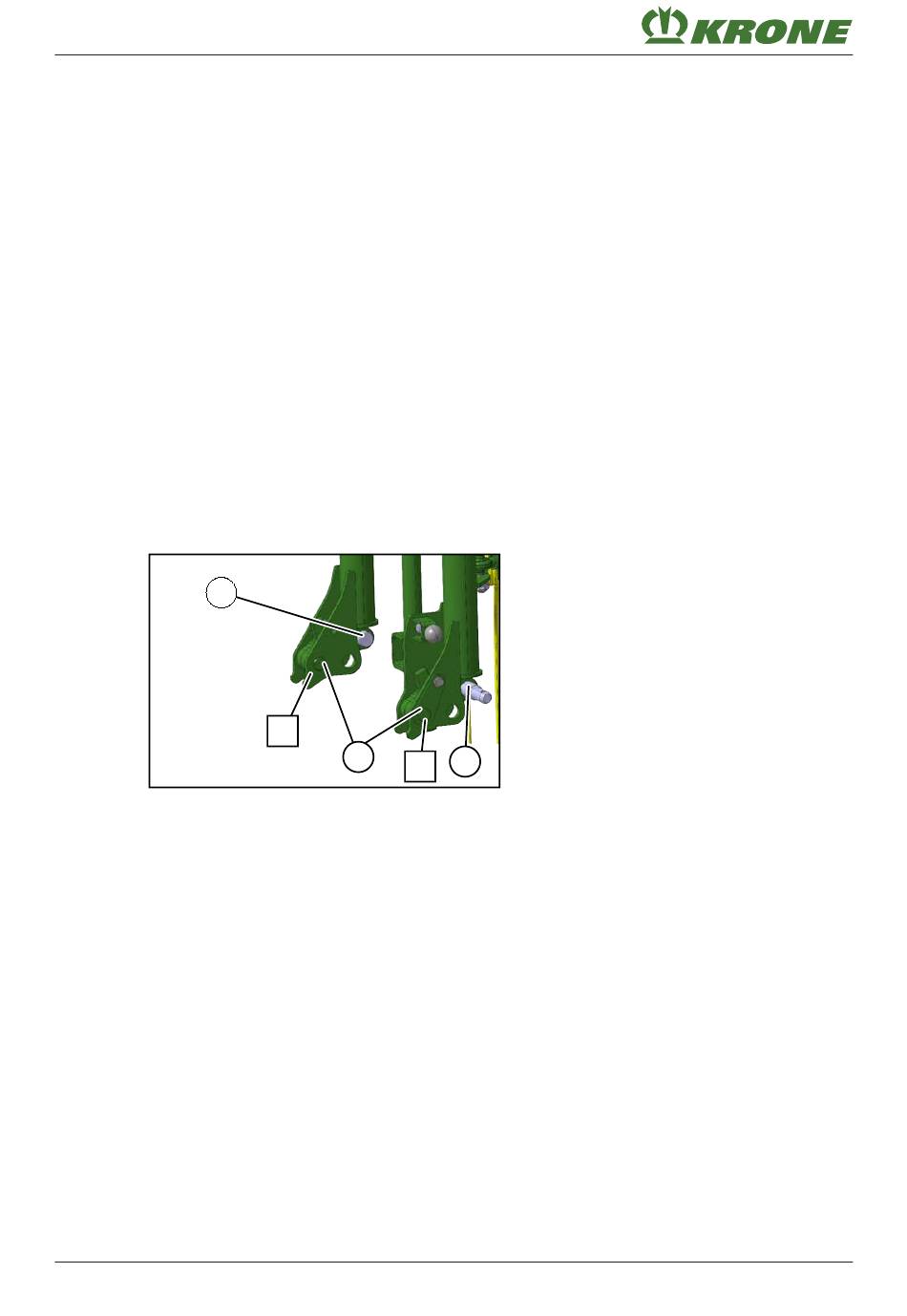

Régler le bras inférieur
1
KS000-456
ü La machine est parquée sur un sol porteur, plat et horizontal.
ü La machine est dételée du tracteur.
ü La machine est à l'arrêt et sécurisée,
„ Monter les bras inférieurs (1) dans le sens de la marche à droite et vers l'arrière.
„ Monter les bras inférieurs (2) dans le sens de la marche à gauche et vers l'arrière.
„ Monter les boulons (3) dans la position (I).
Pour la version « Tiré »
La machine est modifiée en position de montage II « tirée » lorsque le montage en position de
montage I « poussée » sur le tracteur est impossible.
•
L'essieu avant du tracteur est mieux délesté.
•
Plus de force de levage est nécessaire.
•
La distance entre le bras porte-dents et l'arbre à cardan augmente.
54
I
3
I
voir
Page 80.
2
voir
Page 26.
Notice d'utilisation originale 150001345_02_fr
