Commande des outils portés
Réglage des crochets d'attache et de la barre de crochet
d'attache
Il est possible d'ajuster les crochets d'attache en longueur et
latéralement.
- Mesurez l'écartement des boulons de votre outil de travail.
- Desserrez les vis de serrage (6) des deux côtés.
- Déplacez latéralement les crochets d'attache jusqu'à ce
que la mesure nécessaire soit obtenue.
- Serrez bien les vis de serrage.
- Vous pouvez atteler les outils portés de la catégorie II
directement aux crochets d'attache (5).
- Insérez les douilles de réduction à gauche et à droite
pour les outils de la catégorie I.
Réglage de la longueur de la barre de crochet d'attache
- Desserrez les 2 contre-écrous et les vis de serrage (à
l'intérieur et en bas) au bras d'attelage inférieur (2).
- Retirez les esses d'essieu du boulon (1) et extrayez
le boulon.
- Vous avez 3 possibilités de réglage de la barre (3) de
crochet d'attache.
- Insérez le boulon (1) dans l'alésage et l'assurer avec
l'esse.
- Resserrez les contre-écrous et vis de serrage.
DANGER
Personne ne doit se trouver entre le tracteur
et l'outil porté.
- Approchez le tracteur de l'outil de travail à rapporter.
92
Notice d'emploi
C 9700 ... C 9.88 H
2
1
6

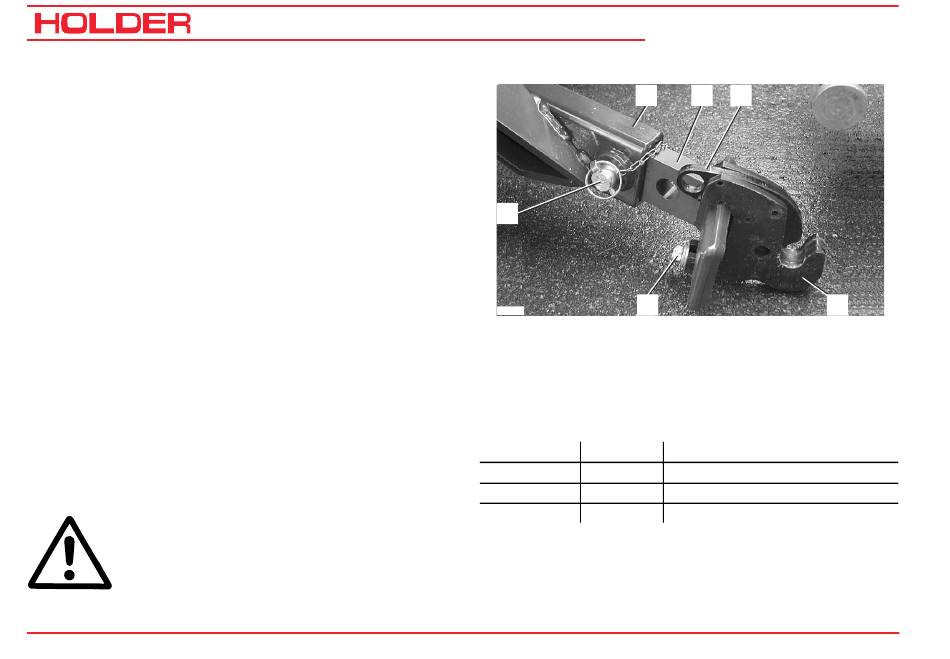

Bild_53
1 Boulon avec esse
2 Cadre du bras
d'attelage inférieur
3 Barre de crochet
d'attache (à 3 positions
de réglage)
Alésage Position Utilisation pour
er
1 alésage avant
ème
2 alésage milieu
ème
3 alésage arrière
- Positionnez les crochets d'attache (5) sous les boulons
de logement de l'outil de travail.
- Levez le relevage avant, jusqu'à ce que l'accouplement
rapide (4) se ferme et s'enclenche.
3 4
5
4 Accouplement rapide
5 Crochet d'attache
6 Vis de serrage
Catégories I et II
Catégorie I
Pour outils rapportés spéciaux
147 927
