Zwei-Punkt-Regelung (VC 10 pro)
Mittels Vakuumpumpe wird der Glassatz evakuiert. Die Vakuum-
pumpe läuft mit einer konstanten Drehzahl, die in der Regel auch
nicht einstellbar ist.
Wird der eingestellte Sollwert erreicht, unterbricht das integrierte
Vakuumventil die Saugleitung.
Bedingt durch die zeitliche Differenz von der Detektion des Vaku-
umwertes, Sollwertvergleich und Schalten des Vakuumventiles im
Millisekundenbereich, wird der eingestellte Sollwert leicht unter-
schritten. Natürliche Leckage der Apparatur verursacht nun wieder
ein Ansteigen des Druckwertes im System, das wiederum durch
den integrierten Drucksensor detektiert wird.
Bei Überschreiten des Sollwertes wird das Vakuumventil wieder
geöffnet und die laufende Vakuumpumpe senkt den Druck wiede-
rum ab. Die im Display angezeigte Druckkurve schwankt um den
eingestellten Sollwert.
Die Druckdifferenz zwischen Zu- und Wegschalten des Ventiles
kann über den Vakuum-Hysteresewert eingestellt werden.
Die Güte der Regelung ist abhängig von der Saugleistung der
Pumpe (Drehzahl), Dichtheit des Systems, und Signallaufzeiten der
Analog-Drehzahl-Regelung
Die Ungenauigkeiten der Zwei-Punkt-Regelung werden bei der
Analogen-Drehzahl-Regelung vermieden.
Bei dieser Regelung wird die Drehzahl der Pumpe, und damit ihre
Saugleistung reduziert, je näher der gemessene Druckwert bei
dem Sollwert liegt. Ist der Sollwert erreicht, läuft die Pumpe nur
noch entsprechend der Leckage-Rate des Systems.
Leises Arbeiten, präzise Vakuumregelung und hohe Lebensdauer
der beweglichen Pumpenteile kennzeichnen diese Regelung.
Mit dieser Regelungsart ist eine exakte automatische Siedepunk-
terkennung möglich, dass bedeutet, das System sucht und hält im
automatischen Modus den Siedepunkt des Lösemittels.
Analoge Drehzahlregelung mit der Membranvakuumpumpe
VACSTAR:
Die Membranvakuumpumpe VACSTAR wird automatisch erkannt,
sobald die Verbindungsleitung an beiden Geräten gesteckt ist. Die
Analoge-Drehzahl-Regelung ist aktiviert, die Zwei-Punkt-Regelung
ist deaktiviert und nicht anwählbar.
Menüpunkte wie automatische Siedepunkterkennung, program-
mierte Druck-Zeit Kurven oder Programme aus der Lösemittel-Bib-
liothek können gefahren werden.
Beachten Sie die Betriebsanleitung der Vakuumpumpe VACSTAR.

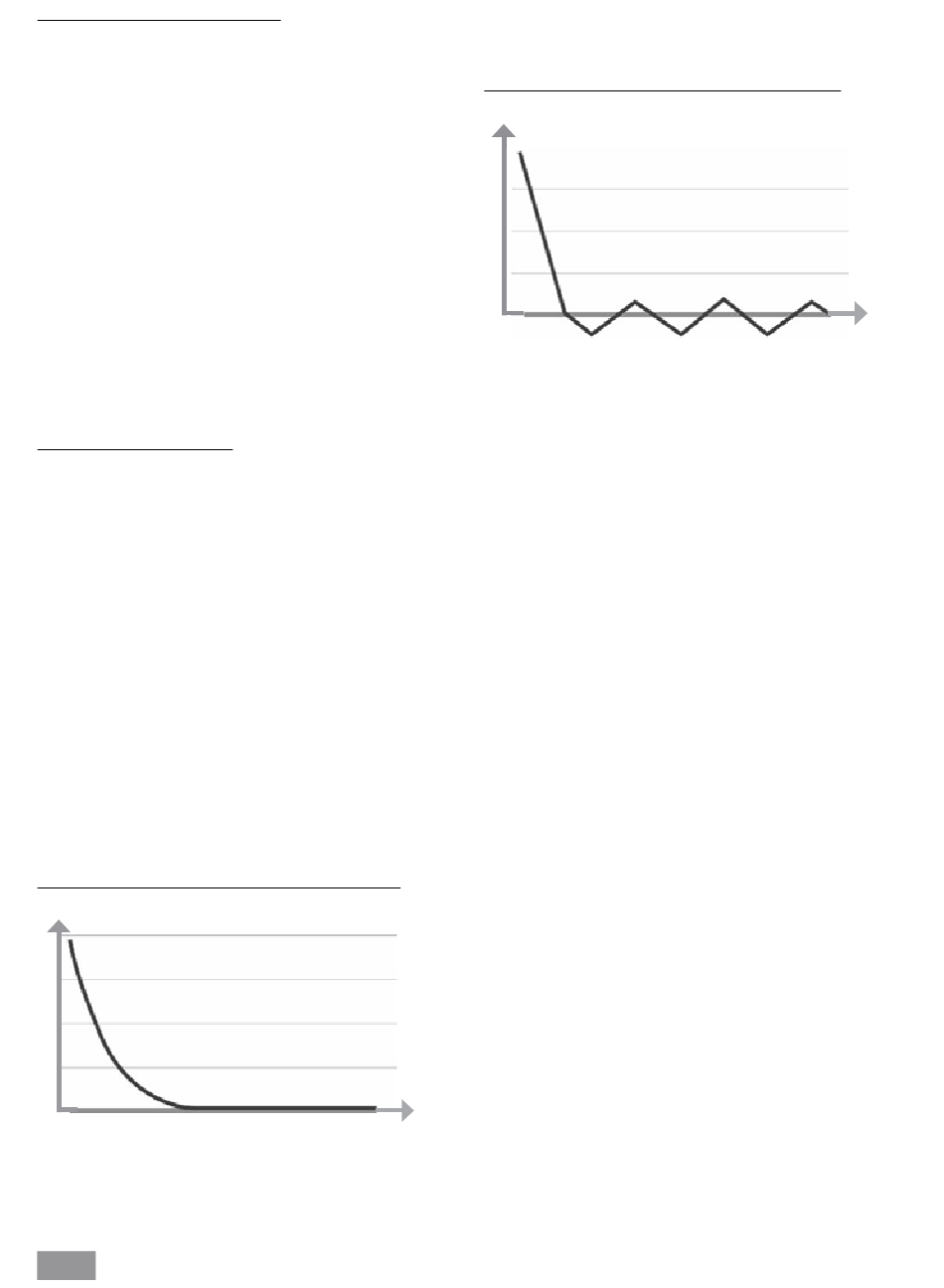

Schematische Darstellung einer Drehzahl-Vakuumregelung
mbar
8
verwendeten Elektronik.
Mit der 2-Punkt Regelung ist keine automatische Siedepunkter-
kennung möglich.
Schematische Darstellung einer 2-Punkt-Vakuumregelung
mbar
*Ein externer Temperaturfühler kann an die Temperaturfüh-
ler-Schnittstelle „PT 1000" angeschlossen werden. Bei aktiver
Menüansicht wird der Temperaturwert im Display angezeigt.
Mittels eines Timers können zeitliche Abläufe gesteuert werden.
Die Betriebsarten A, B, C, D bieten voreingestellte Zugriffsmöglich-
keiten auf Verstellung und Speicherung von Sollwerten.
Mit dem Menüpunkt „Display" können Displayeinstellungen vor-
genommen werden.
Über eine Passworteingabe im Menüpunkt „Sicherheit" kann der
Zugriff auf das Gerät eingeschränkt werden.
Gängige Einstellungen wie Sprache, Druck- und Temperaturein-
heiten können über den Menüpunkt „Einstellungen" eingestellt
werden. Ebenso kann hier der Displayhintergrund von schwarz auf
weiß umgestellt werden sowie auch Helligkeitseinstellungen vor-
genommen werden können.
Die integrierte Lösemittel-Bibliothek berechnet zu einem vorgege-
benen Dampftemperaturwert den theoretischen Siedepunkt oder
umgekehrt.
Über die Untermenüpunkte „Grenzwerte" und „Hysterese" kön-
nen obere und untere Grenzwerte bzw. die Schaltpunkte der Va-
kuumregelung eingestellt werden.
*nur
VC 10 pro
