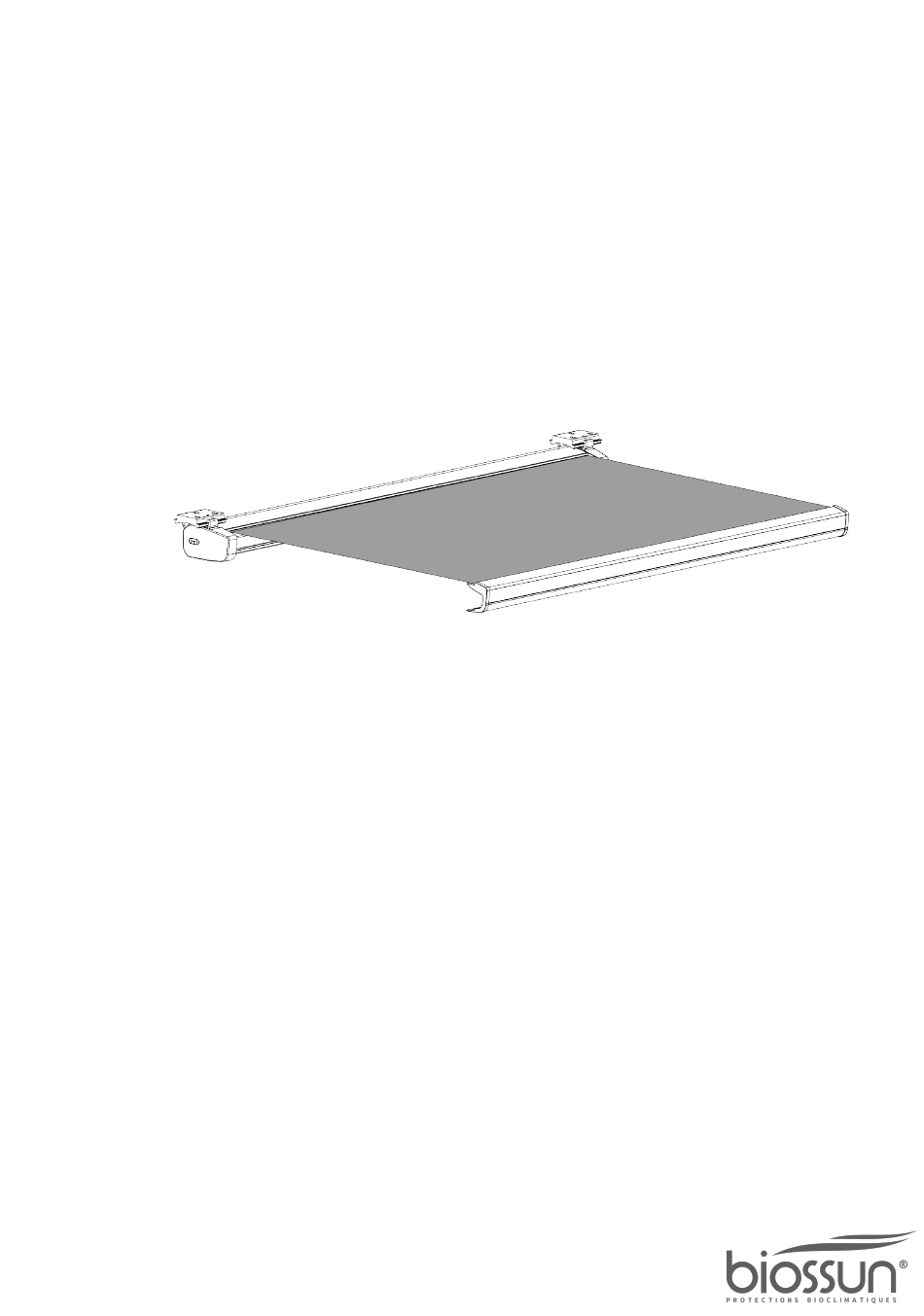

- Page 1 Notice de montage Store à bras articulé BIO K...
- Page 2 BIOSSUN SAS 24 rue de la Sure 38360 SASSENAGE (FR) Téléphone : +33 (0)4.80.42.08.10 E-mail : info@biossun.com Site web : www.biossun.com Store à bras articulé BIO K 02.09.2021...
- Page 3 Autres documents applicables Manuel d'utilisation du moteur S'il est inclus dans la fourniture : Manuel d'instruction de la télécommande radio S'il est inclus dans la fourniture : Manuel d'instruction de la commande automatique Store à bras articulé BIO K 02.09.2021...
- Page 4 Table des matières Table des matières Store à bras articulé K............5 Sécurité................6 Préparer le montage............10 Monter le store..............14 Ajuster le store..............17 Résolution des problèmes..........21 Index..................22 Store à bras articulé BIO K 02.09.2021...
- Page 5 L'entraînement électrique peut être commandé au choix par un câblage permanent avec des boutons directionnels, par un bouton de commande, par une télécommande radio ou par une commande automatique. L'entraînement manuel s'effectue à l'aide d'une manivelle. Store à bras articulé BIO K 02.09.2021...
- Page 6 – Respecter la notice d'utilisation du moteur fournie. Pièces mobiles DANGER ! Risque d'écrasement par les pièces mobiles ! Les pièces mobiles de l'auvent présentent un risque d'écrasement. - Fixer les bras de support et le rail d'extrémité pendant l'assemblage Store à bras articulé BIO K 02.09.2021...
- Page 7 – Veillez à ce que l'auvent ne puisse pas se détacher des cordes. – Maintenez l'auvent à l'horizontale lorsque vous le soulevez. – Ne pas pénétrer dans la zone dangereuse située sous la charge. Store à bras articulé BIO K 02.09.2021...
- Page 8 – N'effectuez pas d'essai par temps de gel ou lorsqu'il neige. – Enlevez les obstacles éventuels. Équipement de protection individuelle Protection auditive Les protections auditives sont utilisées pour protéger l'ouïe des dommages causés par le bruit. Store à bras articulé BIO K 02.09.2021...
- Page 9 Manipulation d'outils et de machines Installation des éléments de fixation Évaluation de la structure du bâtiment Mise en service et utilisation du produit Le câblage électrique permanent ne peut être installé que par un électricien officiellement qualifié. Store à bras articulé BIO K 02.09.2021...
- Page 10 – Pour éviter la corrosion par contact, n'utilisez pas de pièces en acier et en acier inoxydable ensemble. Gardez à portée de main les matériaux de fixation appropriés (non inclus). Montage murale Fig. 2: Console pour montage murale Store à bras articulé BIO K 02.09.2021...
- Page 11 Préparation de l'assemblage Fixation au plafond La console murale tournée de 90° est assortie à la console de plafond. Fig. 3: Console pour montage au plafond Fig. 4: Console pour montage sur chevron Store à bras articulé BIO K 02.09.2021...
- Page 12 Les consoles pour le montage au mur et au plafond peuvent également être utilisées comme gabarits de perçage. Fig. 6: Gabarit de perçage pour Fig. 7: Gabarit de perçage pour l'élargissement de la console murale console murale/plafond Store à bras articulé BIO K 02.09.2021...
- Page 13 Préparation de l'assemblage Extension de console pour montage mural ou au plafond Fig. 8: Extension de console pour montage mural ou au plafond Extension des chevrons Fig. 9: Extension des chevrons Store à bras articulé BIO K 02.09.2021...
- Page 14 Aligner les consoles horizontalement. Utilisez un niveau à bulle ou un cordon Fig. 11: Aligner les consoles pour l'alignement horizontal des trous de fixation. Transférer le schéma de perçage (Fig. 12). Fig. 12: Console markings Store à bras articulé BIO K 02.09.2021...
- Page 15 Fig. 13: Perçage de la console Visser les consoles sur la surface d'appui (Fig. 14). Fig. 14: Vissage de la console Connexion du store Connecter le store aux consoles (Fig.15) Fig. 15: Connexion du store Store à bras articulé BIO K 02.09.2021...
- Page 16 à la tension d'alimentation. – Respecter la notice d'utilisation du moteur fournie. Raccordez le variateur à l'alimentation électrique comme indiqué dans le manuel d'utilisation du moteur ci-joint. Store à bras articulé BIO K 02.09.2021...
- Page 17 Dans le sens inverse des aiguilles d'une montre : L'angle d'inclinaison augmente - le bras pliant s'abaisse. Dans le sens des aiguilles d'une montre : L'angle d'inclinaison se réduit - le bras pliant se soulève. Vérifier l'horizontalité du store. Store à bras articulé BIO K 02.09.2021...
- Page 18 (Fig. 21/1) sur la fourche du bras supérieur (Fig. 21/3). Amenez les bras pliants en position horizontale en utilisant une clé de 5 sur la vis du palier excentrique des bras pliants (Fig. 21/4) (Fig. 21/2). Store à bras articulé BIO K 02.09.2021...
- Page 19 Fixez la position de l'extrémité inférieure du moteur comme indiqué dans le manuel d'utilisation du moteur. Position finale supérieure Rétracter le store. Le moteur s'arrête dans la position finale supérieure en raison de l'augmentation du couple. Store à bras articulé BIO K 02.09.2021...
- Page 20 Assurez-vous que la cassette se ferme correctement. Si la cassette ne se ferme pas correctement : Ä "Réglage du niveau du bras" à la page 1 Ä "Réglage de la barre de chute" à la page 19 Store à bras articulé BIO K 02.09.2021...
- Page 21 La barre de charge ne Ajuster la barre de charge ( Ä “Ajuster la barre de charge” à la page19) claquement lors s'engage pas de la rétraction correctement Vérifier si quelque chose bloque Store à bras articulé BIO K 02.09.2021...
- Page 22 Equipement de protection individuel Symbole dans ces instructions Extension des chevrons Service client Fin de course Vérification des fonctionnements Vue d'ensemble Gabarit de perçage Elargissement console murale Mural / console Entrainement Barre de charge 02.09.2021 Store à bras articulé BIO K...
