Définition d'une référence pour le mode source du côté
distant
1.
Mettez l'outil de test et la source optionnelle sous tension. Réglez la
configuration d'injecteur sur mode source du côté distant. Laissez les
modules DSP-FTA410 en préchauffage pendant cinq minutes. Laissez la
source optionnelle se réchauffer comme prévu.
2.
Choisissez deux cordons de raccordement réputés bons munis des types de
connecteurs appropriés. Nettoyez tous les connecteurs de fibre.
3.
Effectuez les branchements représentés en figure 7.
4.
Réglez le commutateur rotatif sur SPECIAL FUNCTIONS. Sélectionnez
Initialisation de la rÎfÎrence; puis appuyez sur
E.
OUTPUT
INPUT
DSP-FTA410
FIBER TEST ADAPTER
DSP-4000
CABLE ANALYZER
1
2
3
4
EXIT
FAULT
TALK
INFO
SAVE
TEST
ENTER
MONITOR
SINGLE
SETUP
TEST
AUTO
PRINT
TEST
OFF
SPECIAL
FUNCTIONS

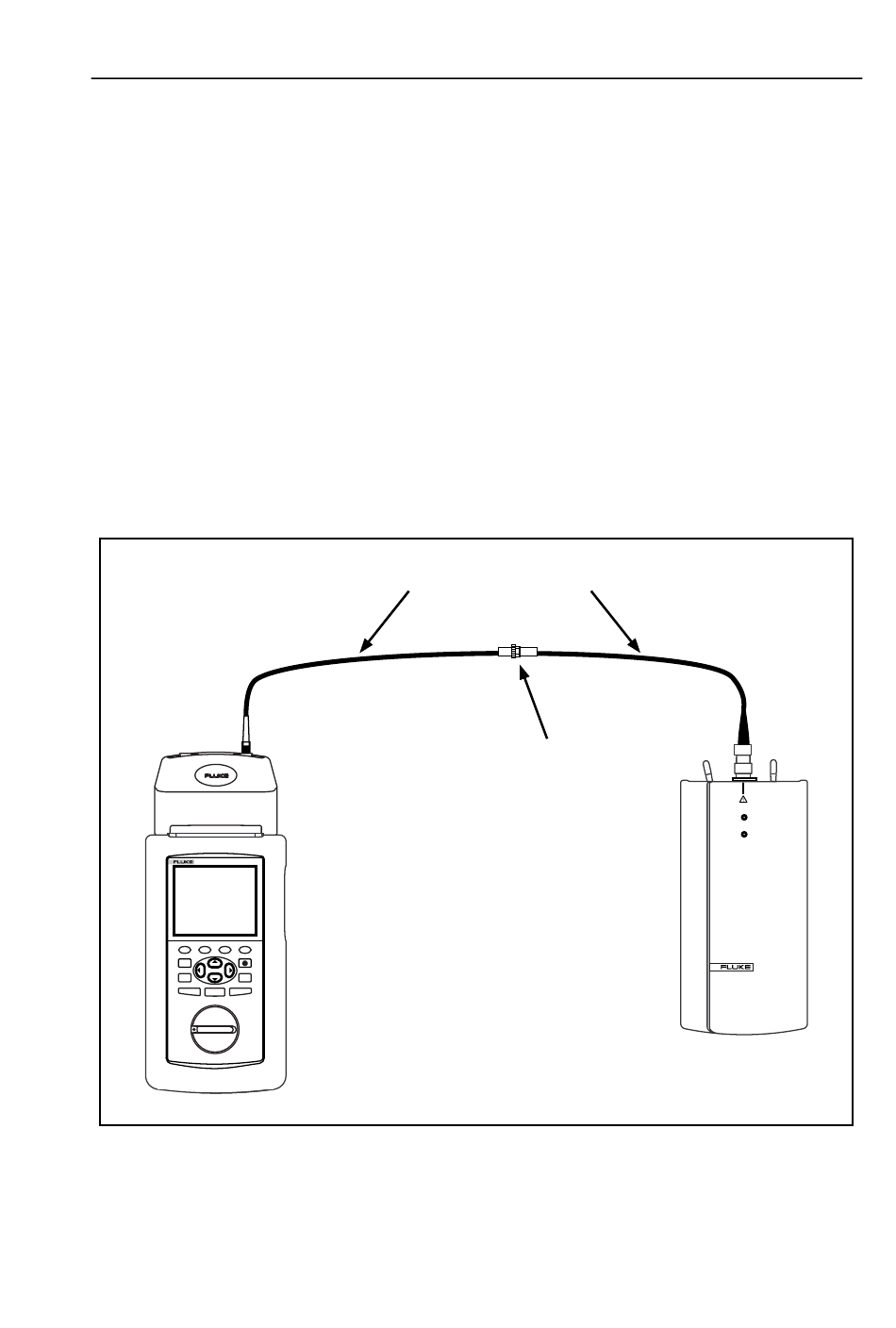

Figure 7. Définition d'une référence pour le mode source du côté distant
Cordons de raccordement optique
(SC à l'extrémité de l'outil de test)
Outil de test avec
adaptateur de
(ex. Fluke LS-1310/1550
test de fibre
Préparation des tests de fibre
Adaptateurs
Source optique
ou FOS-850/1330)
CW
MOD
1310 OFF 1550
CAUTION
SOURCE ACTIVE
LOW BATTERY
LS-1310/1550
LASER SOURCE
tu05f.eps
15
