DSP-FTA410
Mode d'Emploi
Fonctions de l'adaptateur de test de fibre

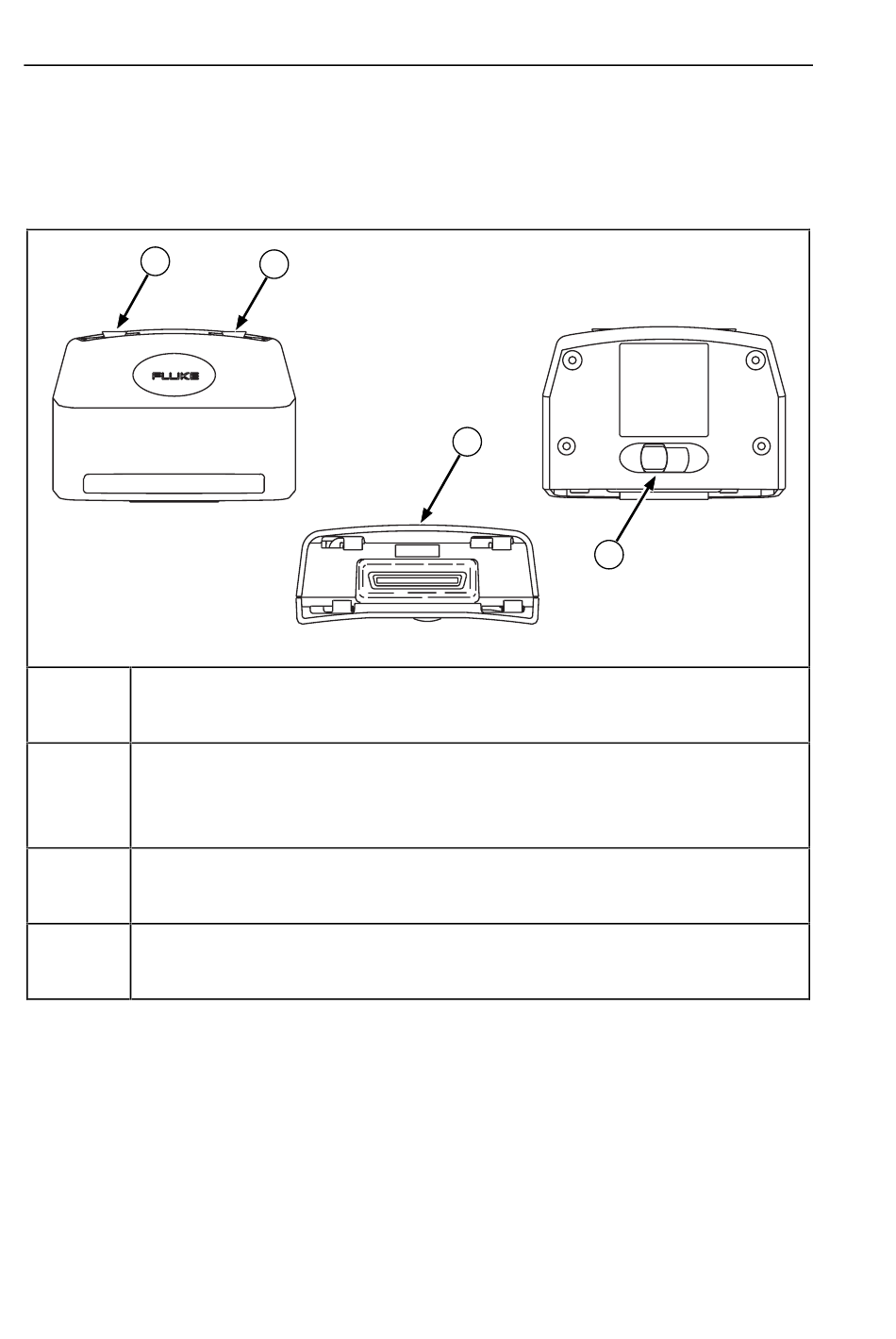

La figure 2 décrit les fonctions de l'adaptateur de test de fibre DSP-FTA410
Fiber Test Adapter.
1
OUTPUT
A
Connecteur de sortie SC. Transmet les signaux optiques
multimodes à 850 nm et à 1300 nm.
B
Connecteur d'entrée SC. Reçoit les signaux optiques multimodes
à 850 nm et à 1300 nm et les signaux optiques monomodes à
1310 nm et à 1550 nm.
C
Verrous et connecteur DB60 permettant de fixer le module
DSP-FTA410 à un outil de test DSP-4000.
D
Mécanisme coulissant permettant de verrouiller le module
DSP-FTA410 à un injecteur ou à un outil de test DSP-4000.
Figure 2. Fonctions de l'adaptateur de test de fibre DSP-FTA410
4
2
INPUT
3
4
tt11f.eps
