Home Decorators Collection BREEZEMORE 71456 Guide D'utilisation Et D'entretien page 25

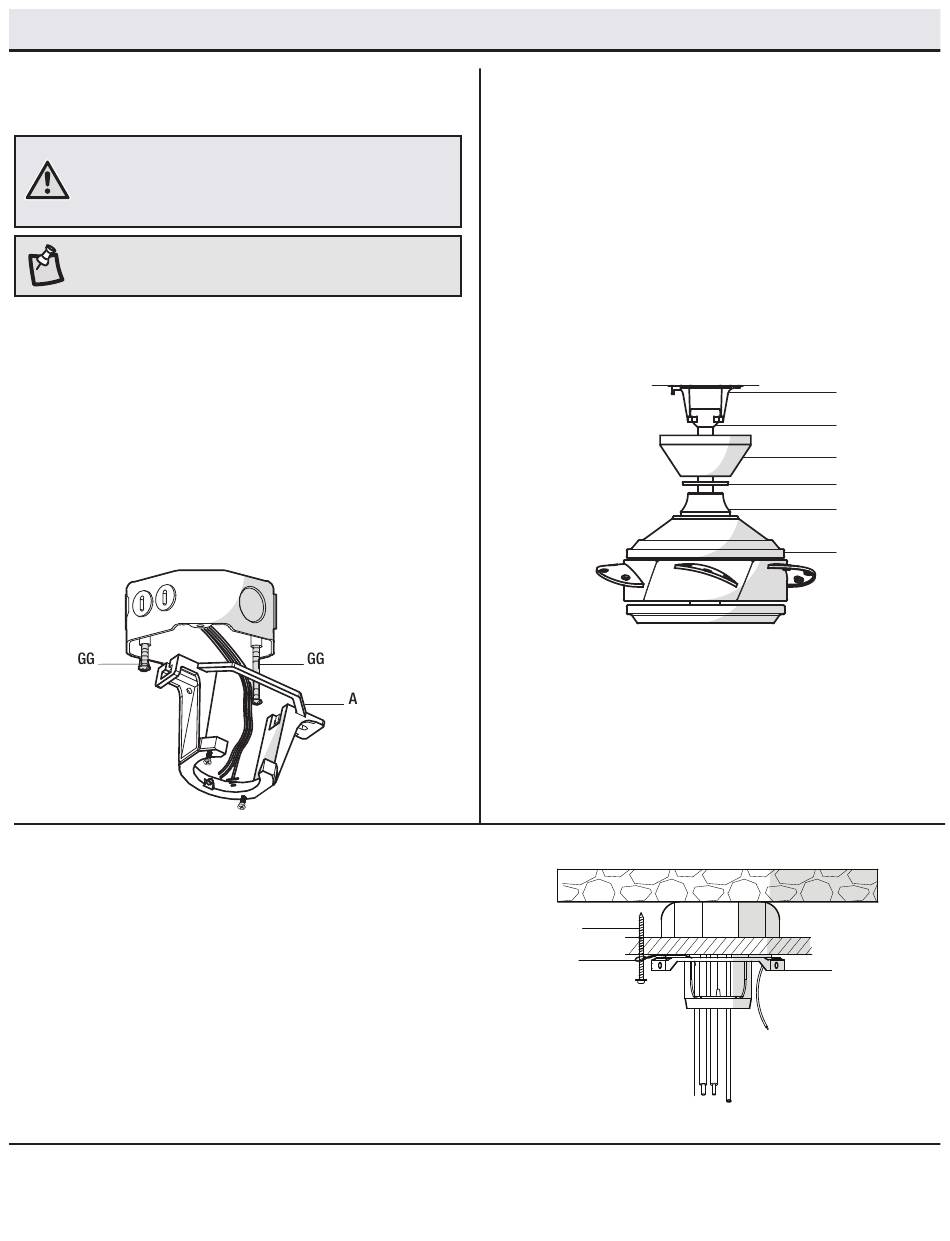

Assemblage - Suspension du ventilateur
1
Montage du ventilateur sur la boîte
électrique
AVERTISSEMENT : Pour réduire les risques d'incendie,
d'électrocution ou de blessure, installez sur une boîte de
sortie de courant portant la mention «capable de supporter
un ventilateur de 15,9 kg (35 lb) ou moins» et utilisez les vis
fournies avec la boîte de sortie de courant.
REMARQUE : Le support de fixation (A) est conçu pour glisser en
place sur une boîte de sortie de courant dont les vis de boîte de
sortie de courant (GG) sont installées.
□
Desserrez les deux vis de montage (
de courant.
□
Faites passer les fils d'alimentation de 120 volts par l'orifice
central du support de fixation (A).
□
Faites glisser le support de fixation (A) sur les vis de la boîte de
sortie de courant ( ) et centrez le support de fixation (A) par
GG
rapport à la boîte de sortie de courant. Si nécessaire, utilisez des
rondelles de mise à niveau (non comprises) entre le support de
fixation à glisser (A) et la boîte de sortie de courant. Le côté plat
du support de fixation à glisser (A) doit être dirigé vers la boîte de
sortie de courant, comme illustré.
□
Serrez bien les deux vis de la boîte de sortie de courant (
3
Installation du câble de sécurité
□
Vissez la vis à bois (KK) (non fournie) dans le plafond.
□
Enfilez la boucle terminale du câble de sécurité (M) sur la vis
à bois, puis serrez bien la vis ou reliez le câble de sécurité
directement à la solive extérieure ou au support de fixation (A).
) de la boîte de sortie
GG
).
GG
2
Suspension du ventilateur
□
Soulevez avec précaution le moteur du ventilateur (E)
jusqu'au support de fixation à glisser (A).
□
Insérez la boule de l'ensemble boule/tige de suspension
dans l'alvéole du support de fixation à glisser (A).
□
Tournez l'ensemble boule/tige de suspension dans le sens
des aiguilles d'une montre jusqu'à ce qu'il repose avec la
languette du support de fixation à glisser (A) alignée avec
la fente de la boule.
KK
M
8
A
B
C
J
D
E
A
