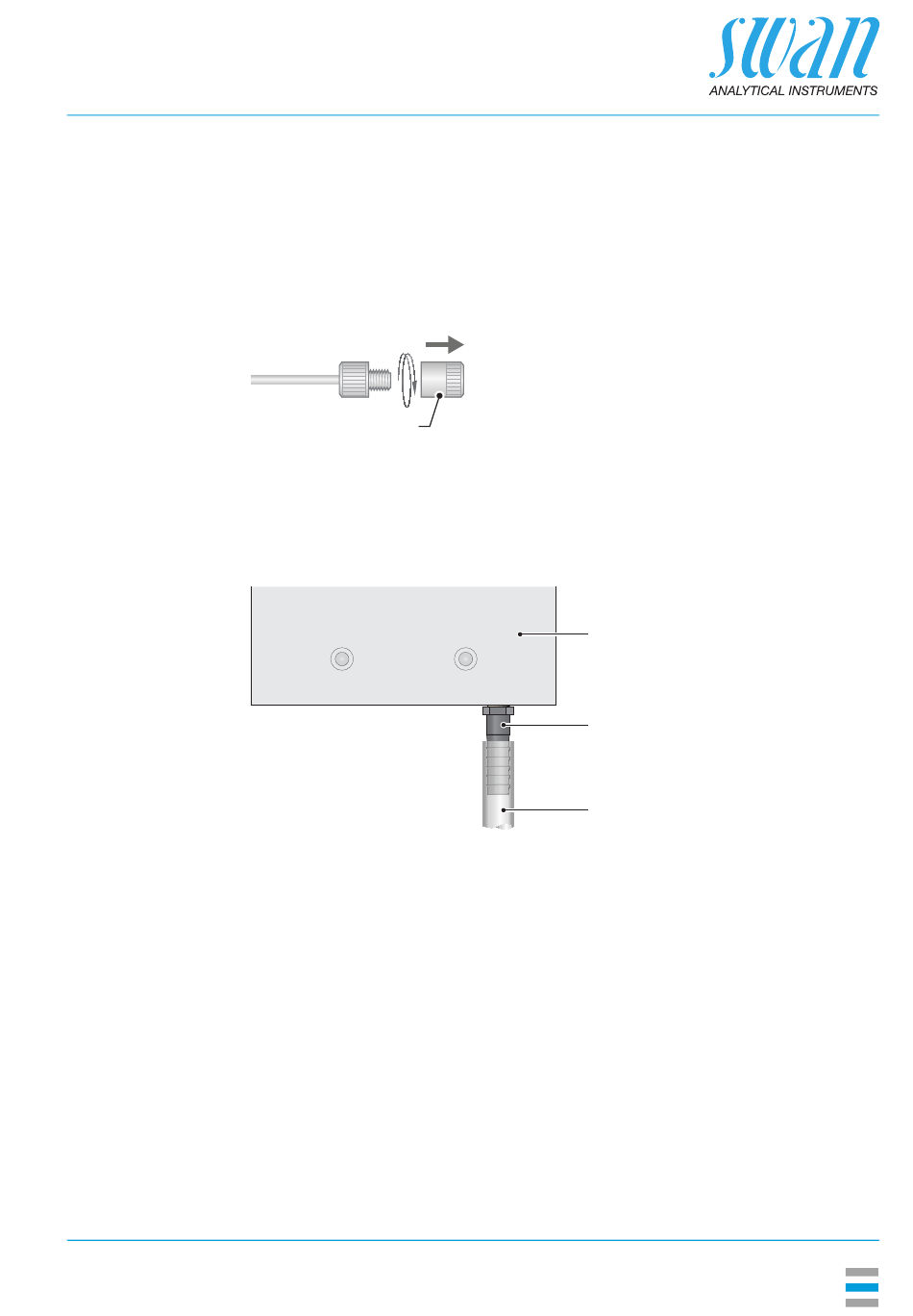

Tubage du module EDI
1 Retirer les bouchons [A] des tubes 1B, 2, 3B, 5 et 10.
2 Raccorder les tubes conformèment à
54.
3 Garder les bouchons pour une utilisation ulstérieure.
A
A Bouchon
Tube à la sortie d'échantillon
Raccorder un tube en plastique [C] à l'embout de tuyau [B] et le
placer dans la purge avec pression atmosphérique.
A
Module EDI
B
Embout de tuyau
C
Tube en plastique 20x15 mm
Numérotation des tubes, p.
A
B
C
