AMI-II CACE Degasser
Description du produit

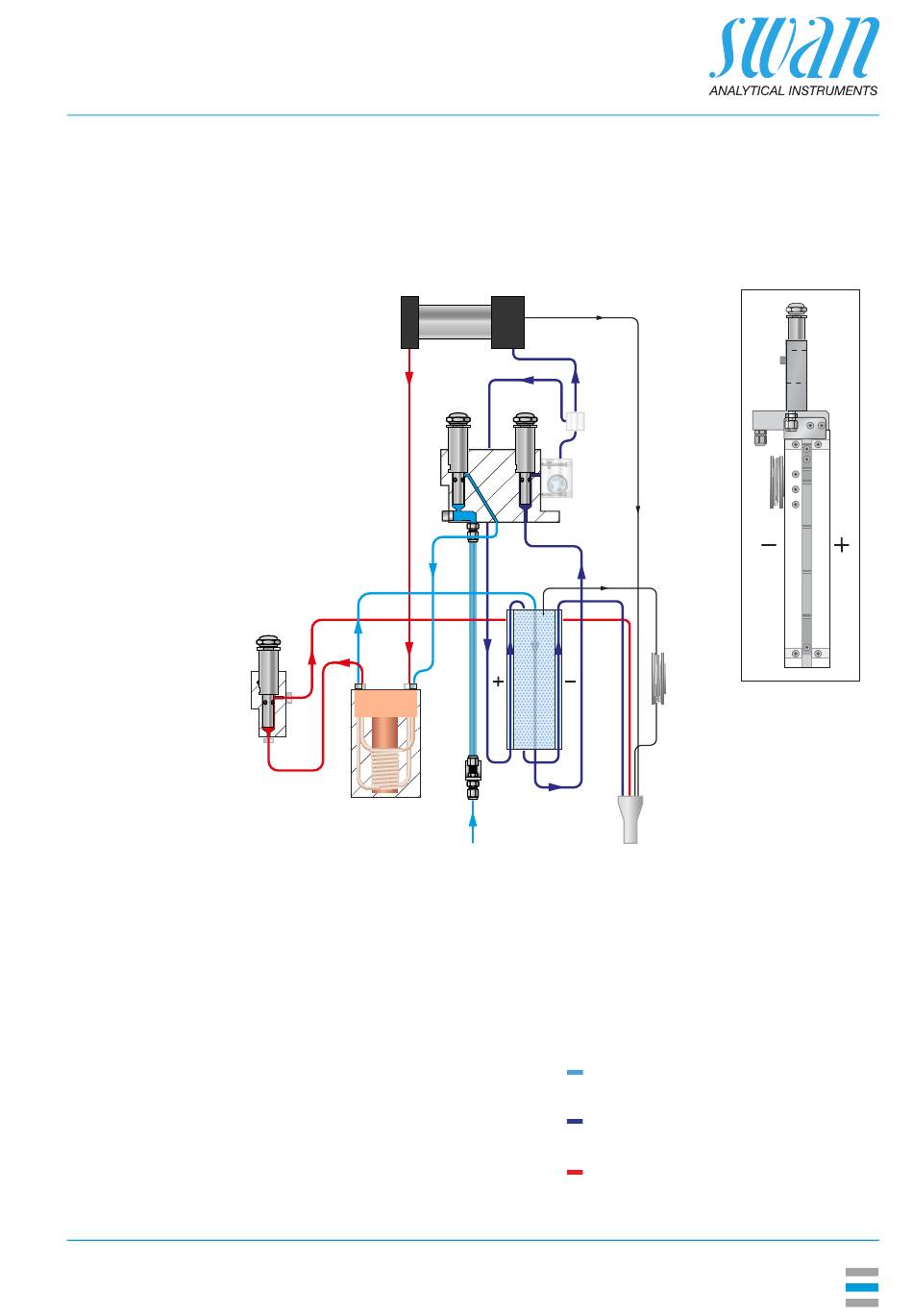

Vue d'en-
semble flui-
dique
A-96.210.892 / 270624
Avis: pour visualiser l'écoulement de l'échantillon plus
clairement, le module EDI est présenté seulement sous forme
schématisée. La vue latérale X montre les positions correctes
des chambres et des électrodes.
A
H
J
L
N O
A
Unité de dégazage (dispositif
de chauffage)
B Tube de trop-plein
C Capteur de conductivité (sc)
D Capteur de conductivité (cc)
E
Bloc de distribution
F Débitmètre
G
Plaque d'adaptation
H Obturateur
I Cellule de débit 1 (sc, cc)
J
Tube capillaire
K Module EDI
L
Capteur de conductivité (dc)
B
C D
E
F
I
K
P
M
Tube de désaération
N Cellule de débit 2 (dc)
O Échangeur thermique
P
Entrée d'échantillon
Q Évacuation
R
Chambre d'échantillon
S Chambre cathodique
T Chambre anodique
Échantillon avant échangeur
de cations
Échantillon après échangeur
de cations
Échantillon dégazé
R
S T
M
Q
X
G
