AMI-II CACE Degasser
Installation
3.4.
3.4.1
Préparation
Installation
18
Raccorder l'entrée et la sortie d'échantillon

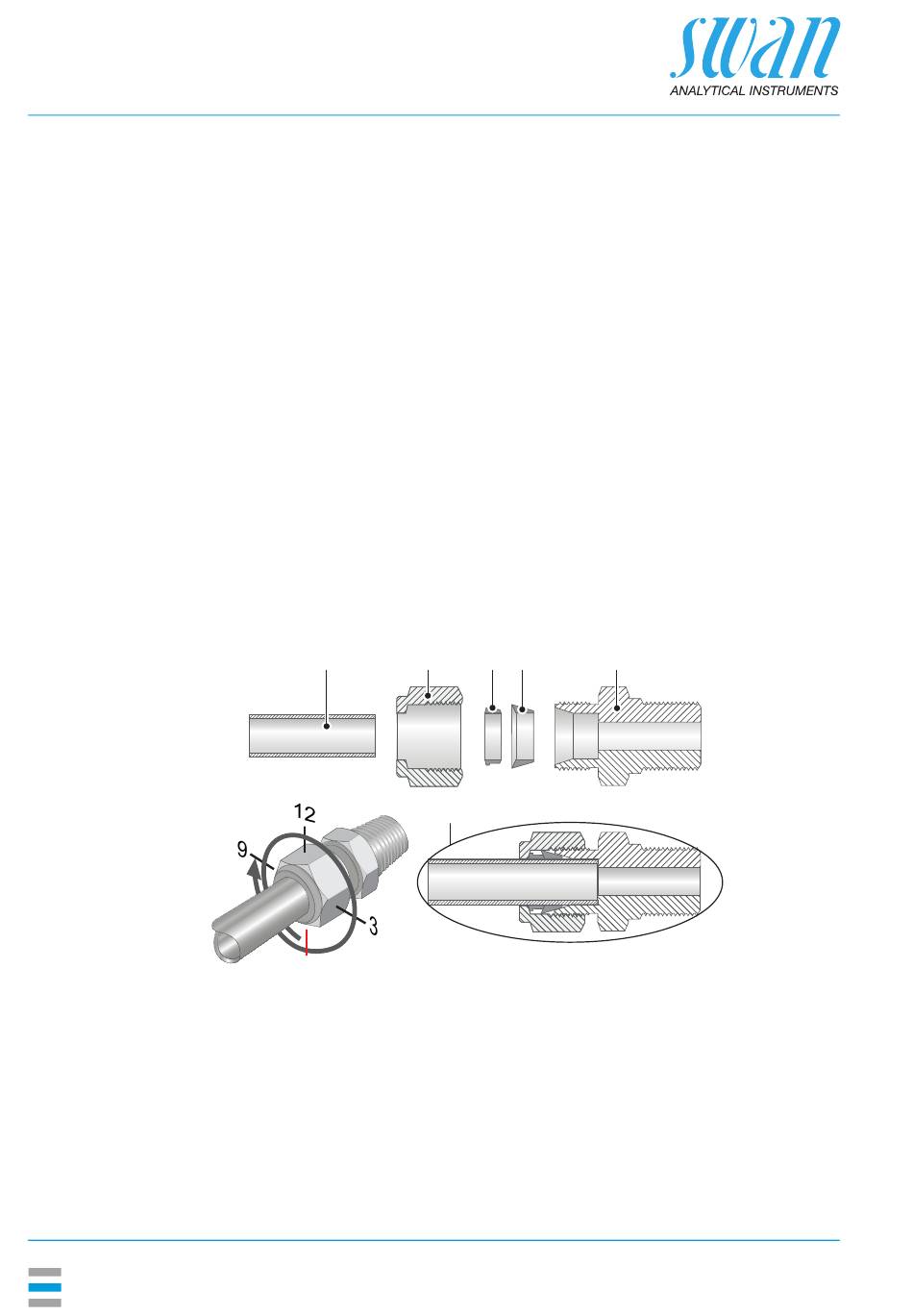

Raccord Swagelok en acier inoxydable à l'entrée
d'échantillon
Découper le tube sur la longueur et l'ébarber. Il doit être droit et sans
défaut sur environ 1,5 x le diamètre du tube depuis l'extrémité.
La lubrification avec de l'huile lubrifiante, MoS2, teflon, etc. est re-
commandée pour l'assemblage et le réassemblage de raccords de
plus grande taille (pas de vis, cône de compression)..
1 Insérer le manchon de compression [C] et le cône de compres-
sion [D] dans l'écrou-raccord [B].
2 Visser l'écrou-raccord sur le corps sans le serrer.
3 Pousser le tuyau en acier inoxydable dans l'écrou-raccord
jusqu'en butée.
4 Marquez l'écrou à la position 6 heures.
5 Tout en maintenant le corps du raccord fixe, serrez l'écrou d'un
tour un quart jusqu'à la position 9 heures.
A
6
A Tube en acier inoxydable
B Écrou-raccord
C
Manchon de compression
B C D
F
D Cône de compression
E Corps
F
Raccordement serré
E
A-96.210.892 / 270624
