B1 RKM 15002
Internet: http://www.bosch-hausgeraete.de
Bosch Info-Team: DE Tel. 01 80/5 30 40 50 (
DE Gebrauchsanweisung
GB Instructions for Use
FR Mode d´emploi
NL Gebruiksaanwijzing
IT Instruzioni sull´uso
ES I n s tr u c c i o n e s de m a n e j o
P T I n s truções de uso
0,13 • DEM 0,24/Min. DTAG)
Publicité
Manuels Connexes pour Bosch B1 RKM 15002
Sommaire des Matières pour Bosch B1 RKM 15002
- Page 44 Index Observations importantes Mise au rebut de l’emballage ………………………45 Mise au rebut de votre ancien appareil ……………45 Avant de connecter votre appareil …………………45 Présentation de votre nouvel appareil Description de l’appareil ……………………………46 Panneau de contrôle …………………………………47 Accessoires ……………………………………………47 Conditions d’Utilisation ……………………………48 Conditions de transport ………………………………49 Préparatifs Emplacement de l’unité...
- Page 45 Observations Importantes Respectez l’environnement en mettant l’emballage de votre appareil au rebut. Mise au rebut de Nos appareils sont soigneusement emballés l’emballage pour le transport. Les emballages sont conçus dans le but de ne pas porter préjudice à l’environnement. Ils peuvent être recyclés, ce sont des produits écologiques.

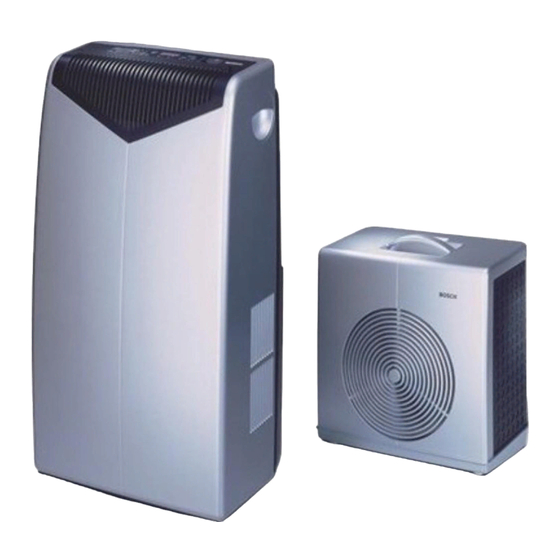

- Page 46 Présentation de votre nouvel appareil Description de l’appareil Unité intérieure Filtres purificateurs Filtre basique Tuyau d’évacuation de l’eau de condensation Appareil climatiseur Grilles de prise d’air Logement du câble électrique Embout avec bouchon pour l’évacuation de l’eau de Plaque de caractéristiques condensation Unité...
- Page 47 Panneau de contrôle Touche de sélection Affichage de la température/de Durée/Température l´heure/la minuterie/du diagnostic des dérangements Touche Marche/Arrêt Voyant “Réservoir de condensat plein” Temp/ Timer/Set Time Start Stop mode Fixer la température et Touches de sélection: heure de Touche de sélection de l´heure, et fonction départ/d´arrêt et minuterie:...
- Page 48 Conditions d’utilisation Cet électroménager doit être connecté au réseau Conditions à 220/240 V et 50 Hz, par une prise de terre. d’utilisation Protection par le biais d’un fusible de 16 A d’action lente. Si vous avez besoin d’une rallonge, celle-ci devra être pourvue d’une prise de terre, sa section devra être au moins de 1,5 mm borne et sa longueur inférieure à...
- Page 49 Pour pouvoir le déplacer plus facilement, Conditions de l’appareil intérieure est équipé de roues. Pour pouvoir transporter ensemble les appareils transport intérieur et extérieur, accrochez l’appareil extérieur, en position de parking, contre l’appareil intérieur. Ceci fait, l’appareil se laisse déplacer facilement sur ses roues, Fig. 2. L’appareil dispose de roues pour rendre son déplacement plus facile.
- Page 50 Préparatifs Selon les vœux de l’usager et les possibilités que présente l’enceinte, l’unité extérieure peut Emplacement de être située de n’importe quelle forme parmi l’unité extérieure celles que montrent les figures 4, 5 et 6 en tenant compte du fait que l’emplacement doit se faire sur une surface horizontale.
- Page 51 Les deux unités sont unies par un manche à air Communication flexible. Au moment de mettre l’appareil en marche, on peut opter pour: des unités intérieure et Faire que le manche à air passe au travers d’une porte ou fenêtre entrouverte, Fig. 8. extérieure Faire une ouverture de 4 x 2 cm.
- Page 52 Débrancher le tuyau flexible Séparation du Pour l’installation du manche à air au travers d’un manche à air encadrement de fenêtre ou du mur, il faut le démonter de l’unité intérieure ; ceci est possible flexible dans dans les modèles dotés de connexion rapide. Vous l’unité...
- Page 54 Connecter à nouveau le manche à air flexible à Union du manche l’unité intérieure en exécutant exactement toutes les opérations précédemment décrites, mais dans à air flexible à le sens inverse. l’unité intérieure Attention! La connexion rapide ne peut être montée que sur une position, voir Figure 18.
- Page 55 Mise en fonctionnement de l’appareil IIntroduire la prise de l’appareil dans la prise de Réfrigération et courant électrique. Déshumidification Connecter l'appareil par le biais de la touche "Connexion/Déconnexion". Sélectionner l’option «Réfrigération Maximum» ou «Réfrigération silencieuse» , par la touche "mode", Fig. 21. Ajuster la température désirée sur le thermostat à...
- Page 56 Transporter l’unité extérieure jusqu’à l’enceinte que l’on veut déshumidifier. Brancher le tuyau flexible d’évacuation de l’eau dans la bouche d’évacuation de l’unité extérieure et recueillir l’eau de condensation dans un mode récipient adéquat, Fig. 25. Connecter l'appareil par le biais de la touche "Connexion/Déconnexion".
- Page 57 Mise à l'heure/Programmation du temporisateur Lorsque l'appareil est connecté, on peut Mise à l'heure visualiser l'heure actuelle en appuyant sur la touche de sélection "Temp / Time". L'heure actuelle apparaît sur l'écran digital pendant 5 secondes. Pendant ce laps de temps, les deux points scintillent sur l'écran.
- Page 58 Appuyez sur les touches afin de modifier la programmation du temporisateur. Cette modification s'effectue en laps de temps de 15 minutes. Une fois la programmation du temporisateur terminée, l'écran de visualisation montre à nouveau, après 5 secondes, la température sélectionnée. Lorsque l'écran de visualisation montre les heures de connexion ou déconnexion programmées sur le temporisateur, les deux...
- Page 59 Nettoyage et Maintenance L’appareil intérieur est équipé d’un filtrre Nettoyage principal. Au bout d’une période prolongée de fonctionnement, il faut le nettoyer. Rincez-le sous l’éau du robinet, laissez-le sécher puis remontez-le. Le jeu de filtres purificateurs, de référence B1 RKZ 15013 doit être substitué par un nouveau jeu tous les ans afin qu’il continue à...
- Page 60 Service Technique / Garantie Si après avoir tenu compte des instructions d’utilisation, installation, spécialement ce qui est Service Technique indiqué dans le chapitre "Considérations.." , votre appareil ne fonctionne pas, souvenez-vous que notre Réseau de Services Techniques est à votre disposition.
- Page 61 Considérations qui vous éviteront d’appeler le Service Technique Les solutions données par la suite, vous aideront à résoudre vous-même les petits contretemps et Que faire si ... vous permettront d’économiser des appels au Service Après-Vente. Si après ces vérifications, le problème demeurait entier ou venait à...
- Page 62 ... l’appareil ne refroidit pas Veillez à ouvrir le moins possible la fenêtre ou la s u f f i s a m m e n t ... porte. Cette consigne est particulièrement importante lorsque, pour faire passer le flexible de liaison à...
- Page 63 Données Tecniques Consommation à puissance maximum..1.500W Données Fusible...............16 A techniques Capacité de réfrigération * ......4.250W Modes “Réfrigération” et “Déshumidification” Température intérieure:..min. +18°C / max. +32°C Température extérieur:..min. +20°C / max. +43°C * Ashrae 128...
- Page 145 AC 22.130.163 Rev: c...
