6. —
Si vous utilisez le kit HTK-EXT-FEK, alignez la base du HTK-EXT
avec le kit FEK en vérifiant que le chapeau est de niveau. Mettez
un joint de silicone tout autour de la bride en métal du HTK-EXT-
FEK et sur la face arrière du HTK-EXT. Voir la
FIGURE 2.10.
— Si
vous fixez la base du kit HTK-EXT
mettez un joint de silicone sur la face arrière de la base du
HTK-EXT. Voir la FIGURE 2.8. Ensuite, mettez un joint de
silicone là où le matériau de finition est en contact avec le
HTK-EXT. Voir la FIGURE 2.9.
Les étapes suivantes concernent les procédures pour votre foyer.
7. Retirez les vis à tôle retenant le couvercle du HTK sur votre
foyer. La FIGURE 2.11 montre ce couvercle fixé au foyer
CLW-72. L'emplacement du couvercle HTK peut varier avec
le modèle de foyer. Voir le manuel d'installation de votre
foyer pour plus de détails. Modèle de foyer CLW-ST: les
deux couvercles rectangulaires doivent être retirés du
boîtier externe du foyer.
8. Modèle de foyer CLW-ST: Il y a (2) ouvertures sur la chute
d'air HTK-CWST, qui permettent d'installer un ou deux kits
de transfert de chaleur de même type (intérieur seulement
ou extérieur seulement). Si vous installez (1) kit, retirez (1)
couvercle pour installer (1) collet. Si vous installez (2) kits,
retirez (2) couvercles pour installer (2) collets.
9. Installez la chute d'air du kit de transfert de chaleur
spécifique à votre foyer. Utilisez les vis à tôle fournies dans
le kit pour installer la chute d'air au foyer. Voir les
instructions fournies avec la chute d'air du HTK spécifique à
votre modèle de foyer. Une fois la chute d'air installée,
vérifiez que le registre (volet) appuie contre la paroi du
boîtier du foyer lorsque le registre est en position de repos.
Vérifiez que le registre pourra se déplacer librement
lorsque le ventilateur démarre. Voir la FIGURE 2.12.
10. Installez le raccord fourni avec la chute d'air en utilisant (4)
vis à tôle.
(Suite des instructions à la page 10)

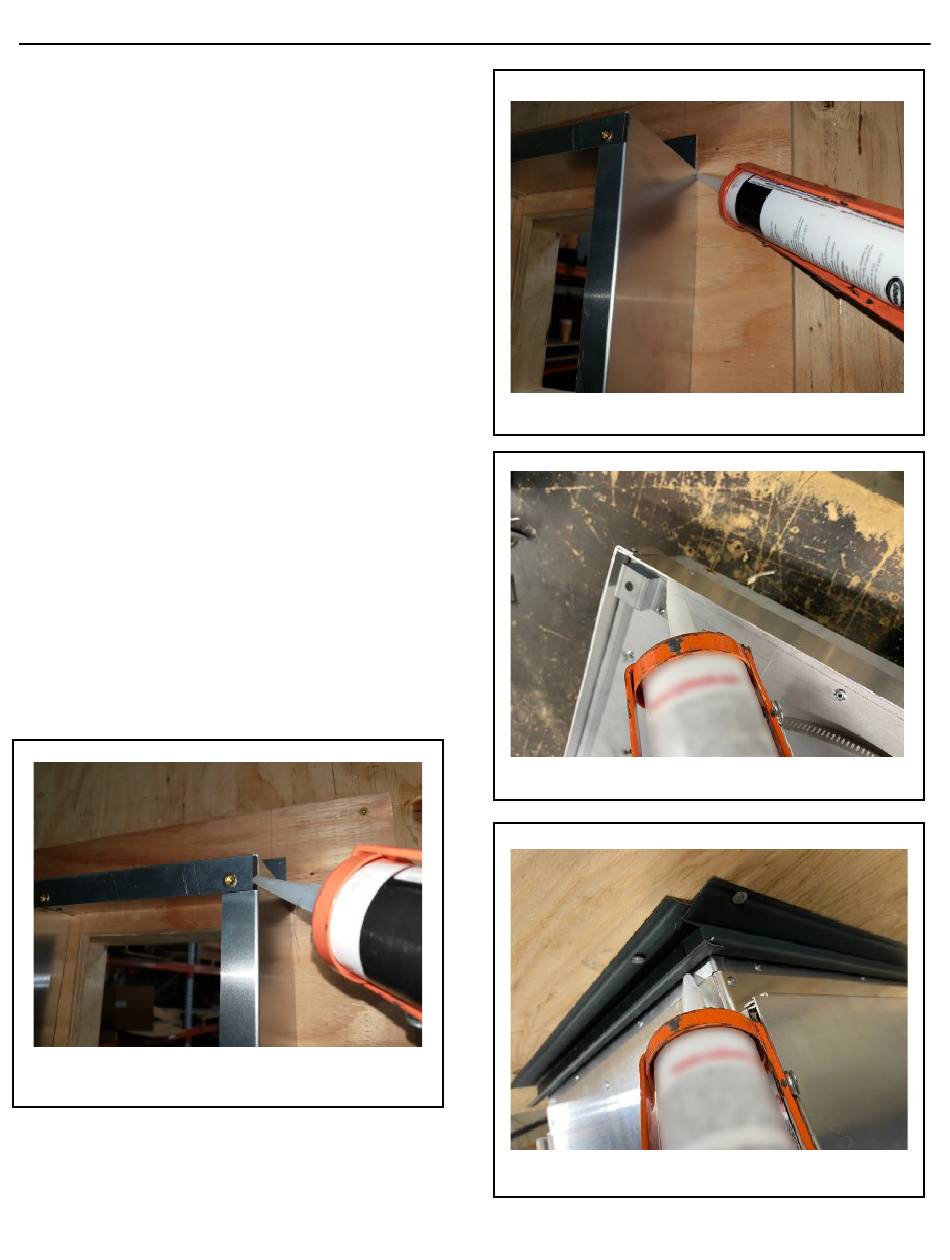

Figure 2.6 - Silicone appliqué aux coins
HTK-EXT
FIGURE 2.8 et la
directement au mur,
20
Figure 2.7 - Silicone appliqué au périmètre
Figure 2.8 - Silicone à la face arrière du HTK-EXT
Figure 2.9 - Silicone aux matériaux de finition
Rev. 11 - April 2024
