5
Fonctionnement
5.16 Mesures de fréquence et de cycle de service (électroniques)
Cette section concerne les mesures de fréquence électronique basse tension. Pour mesu-
rer une fréquence et un cycle de service avec une haute tension, reportez-vous à la Sec-
tion 5.7, Mesures de tension, ci-dessus.

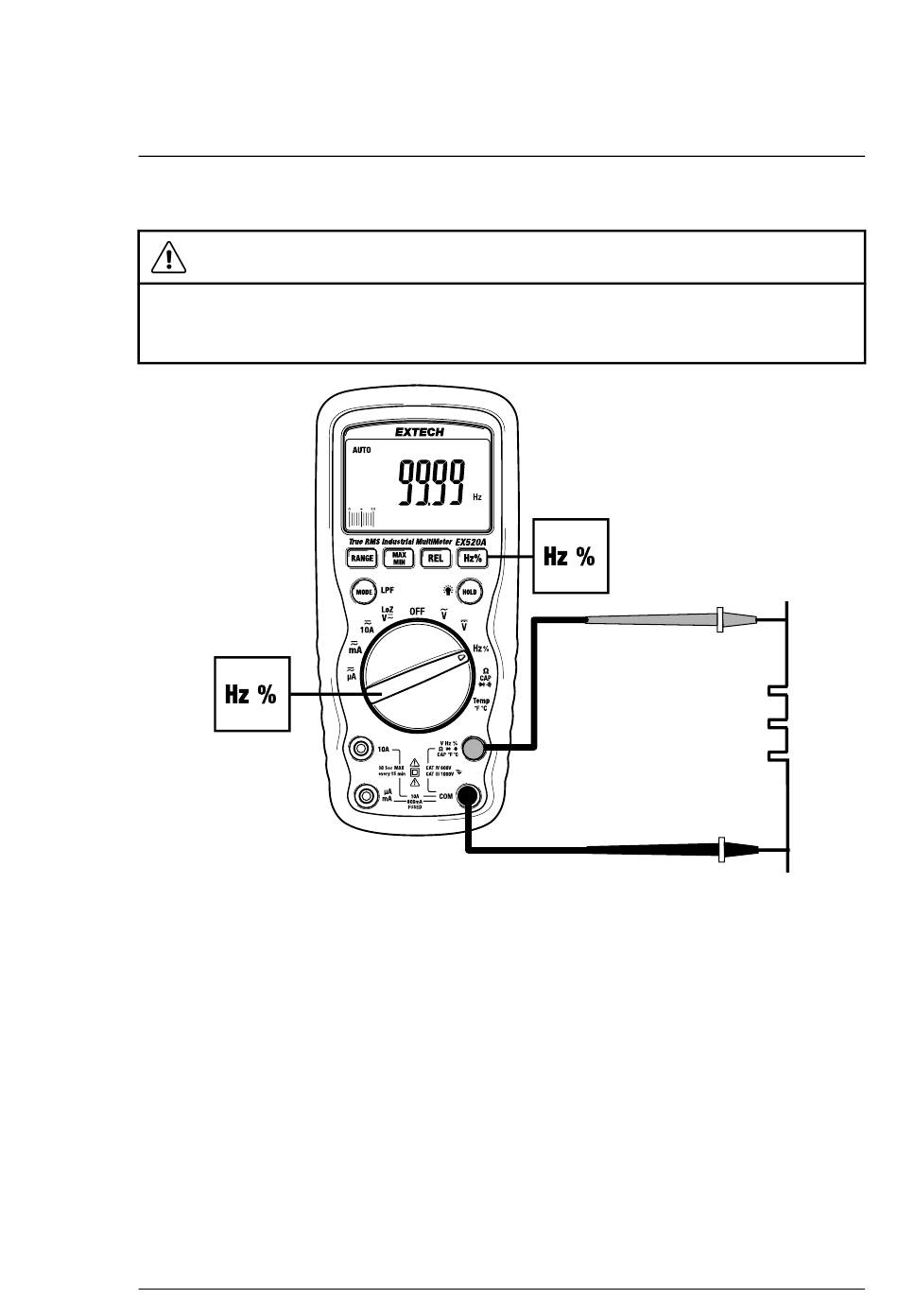

Figure 5.8 Configuration du test de fréquence.
1. Tournez le commutateur de fonction sur la position Hz %.
2. Insérez la fiche noire du cordon de mesure dans la prise COM négative.
Insérez la fiche rouge du cordon de mesure dans la prise positive Hz %.
3. Touchez un côté du composant ou du circuit avec la pointe noire de la
sonde de test. Touchez l'autre côté avec la pointe rouge de la sonde de
test.
4. Lisez la valeur mesurée affichée sur l'écran.
5. Utilisez le bouton MODE pour basculer entre les fonctions de la fréquence
et du cycle de service.
#NAS100179; r. AA/97576/97580; fr-FR
AVERTISSEMENT
26
