5
Fonctionnement
5.13 Test de continuité
Pour éviter toute électrocution, ne mesurez jamais la continuité sur des circuits ou des fils
sous tension.

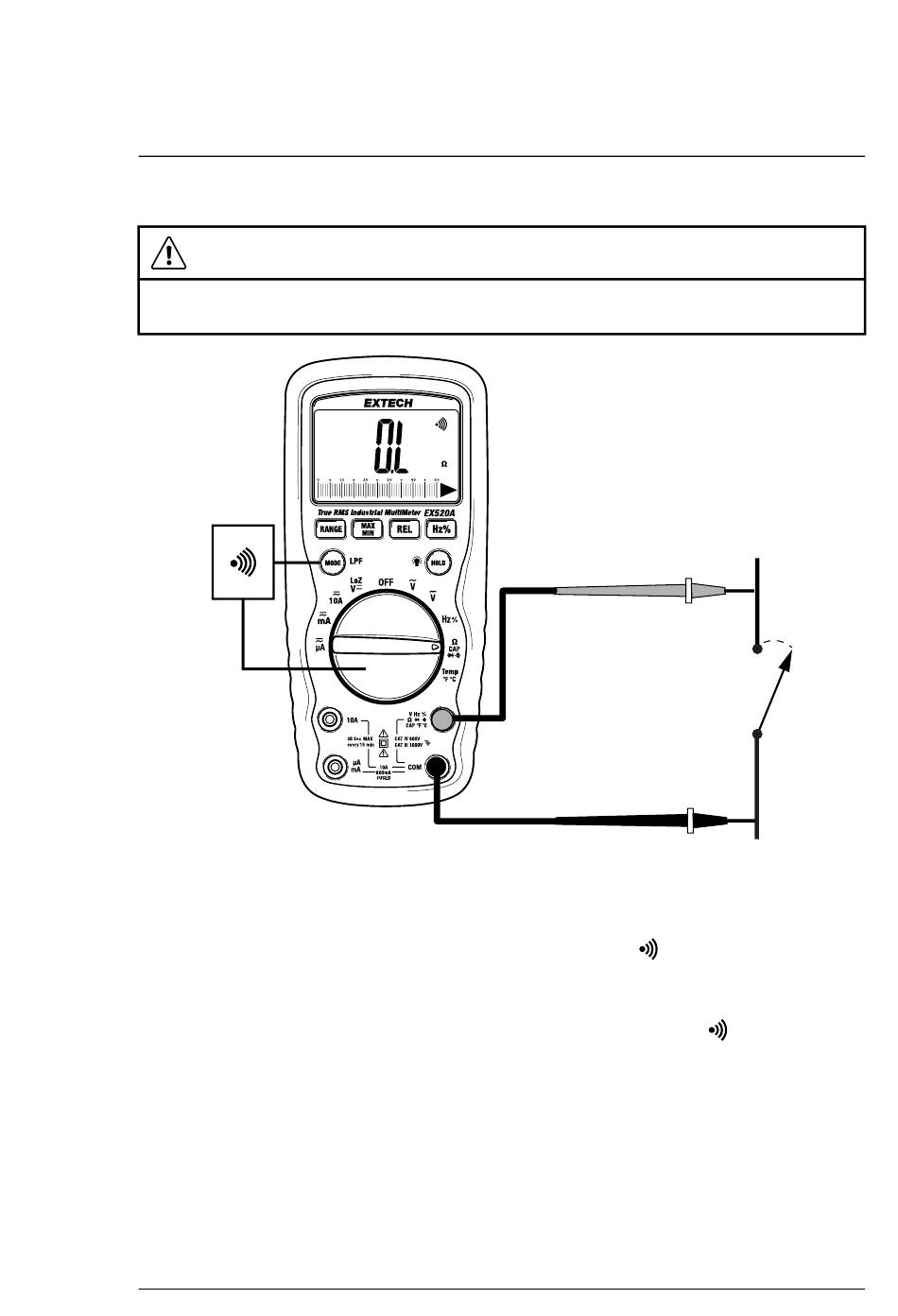

Figure 5.5 Configuration du test de continuité. Sur la figure, le circuit est ouvert et l'écran affi-
che donc OL. Si le commutateur est fermé, le circuit est court-circuité et un signal sonore
continu retentit.
1. Réglez le commutateur de fonction sur la position
2. Appuyez sur le bouton MODE pour sélectionner le mode de continuité.
3. Insérez la fiche noire du cordon de mesure dans la prise COM négative.
Insérez la fiche rouge du cordon de mesure dans la prise
4. Touchez le circuit ou le composant testé avec les extrémités de la sonde
de test.
5. Vérifiez la mesure de la résistance sur l'écran.
6. Si la résistance est < 50 Ω (environ), une sonnerie continue retentit.
7. Si le circuit est ouvert, OL s'affiche.
#NAS100179; r. AA/97576/97580; fr-FR
AVERTISSEMENT
.
positive.
22
