5
Fonctionnement
5.11 Mesures de courant CA/CC en µA, mA
Pour les mesures de courant jusqu'à 6 000 µA, réglez le commutateur de fonction sur la
position µA et insérez la fiche banane du cordon de mesure rouge dans la prise µA/mA.
Pour les mesures de courant jusqu'à 600 mA, réglez le commutateur de fonction sur la po-
sition mA et insérez la fiche banane du cordon de mesure rouge dans la prise µA/mA.

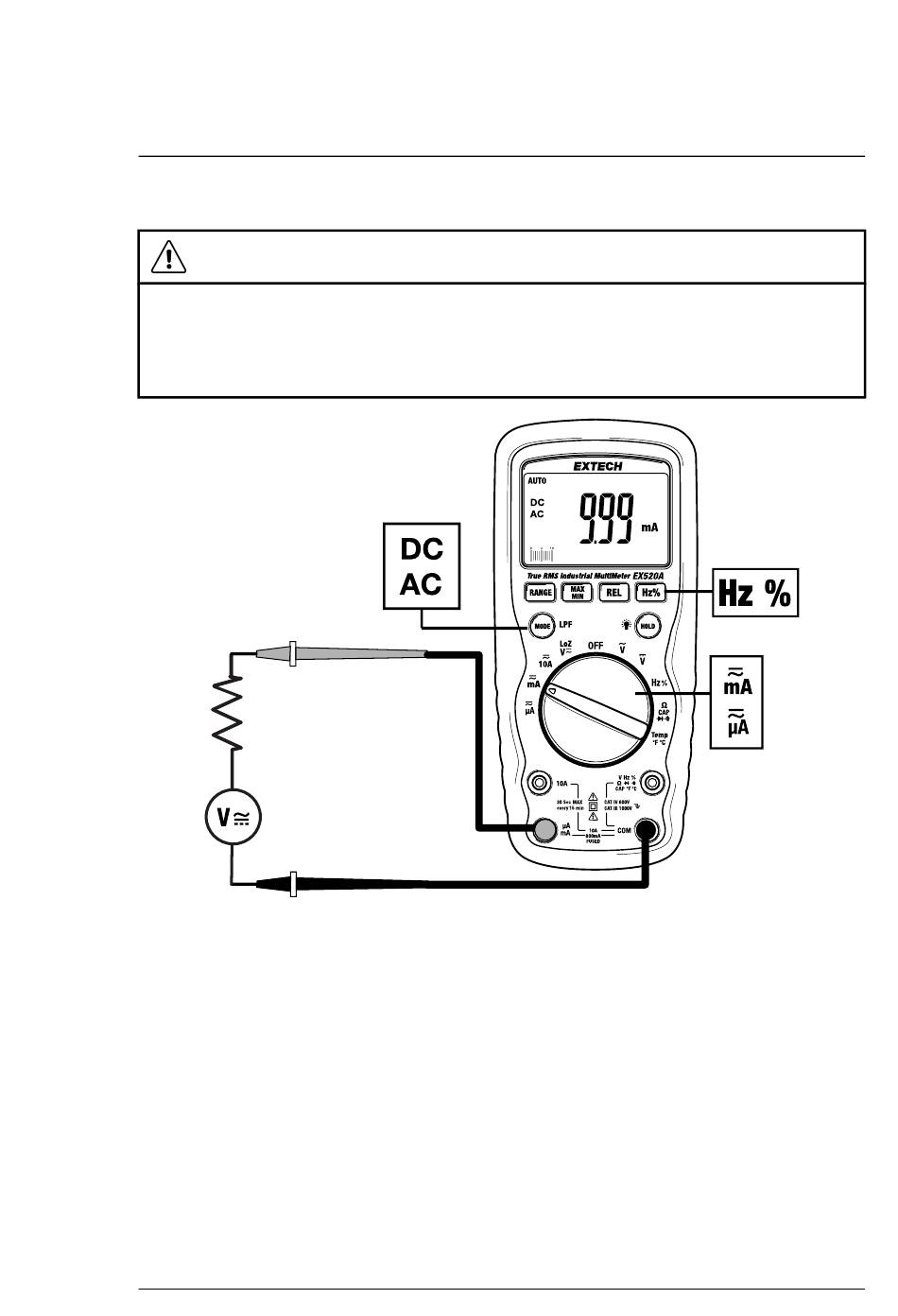

Figure 5.3 Configuration de la mesure de courant CA/CC en µA et mA.
1. Mettez le circuit testé hors tension.
2. Tournez le commutateur de fonction de l'appareil sur la position µA ou mA.
3. Insérez la fiche noire du cordon de mesure dans la prise de cordon de me-
sure COM.
4. Insérez la fiche rouge du cordon de mesure dans la prise de cordon de
mesure mA/µA.
5. Placez les extrémités des cordons de mesure en série avec le circuit en
cours de test.
6. Mettez le circuit testé sous tension.
7. Lisez la valeur actuelle affichée à l'écran.
#NAS100179; r. AA/97576/97580; fr-FR
AVERTISSEMENT
19
