Deutsch

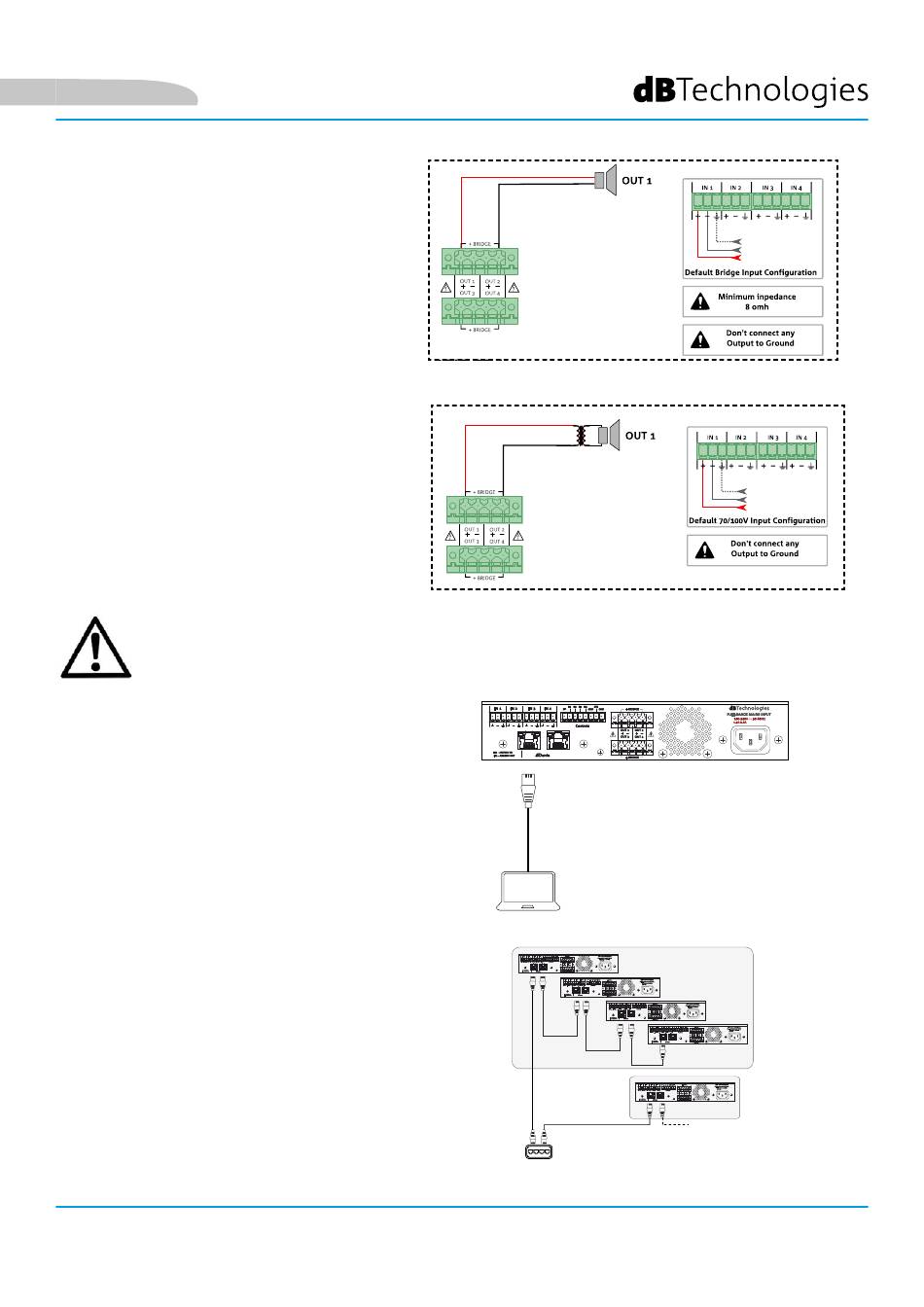

BRIDGE SETUP
Anschluss eines Lautsprechers im Bridge-Modus.
Rufen Sie das korrekte Setup von AURORA
NET in der Sektion Setup=> Output auf. Die
Mindestimpedanz muss 8 Ohm betragen.
70/100V SETUP
Anschluss eines Lautsprechers im 70/100V-Modus.
Rufen Sie das korrekte Setup von AURORA NET in
der Sektion Setup=> Output auf.
!
ACHTUNG
• Die Ausgänge nicht an Erde legen.
NETZWERKVERKABELUNG
DANTE
Verbinden Sie Ihr eigenes Gerät IA504D, PC
oder Mac mit Dante™ Controller und AuroraNet
über ein Ethernet-Netzwerk mit mindestens
abgeschirmten CAT5e-Kabeln bis zu 100 m (für
größere Entfernungen ist ein optisches Faser-
Interface erforderlich).
Durch Verwendung eines Netzwerkswitches
können bis zu vier IA504D-Verstärker pro Port in
einer Daisy-Chain-Konfiguration angeschlossen
werden. Verwenden Sie mehrere Switches,
um mehrere Geräte zu verbinden; es wird
empfohlen, einen hochwertigen Gigabit-Switch
zu verwenden, der Diffserv (DSCP) und QOS
unterstützt. Weitere Informationen finden Sie bei
Audinate
IA504D
E E T T H H 1 1 E E T T H H 2 2
Cat5 shielded cable
(up to 100M)
E E T T H H 1 1 E E T T H H 2 2
E E T T H H 1 1 E E T T H H 2 2
E E T T H H 1 1 E E T T H H 2 2
E E T T H H 1 1 E E T T H H 2 2
E E T T H H 1 1 E E T T H H 2 2
