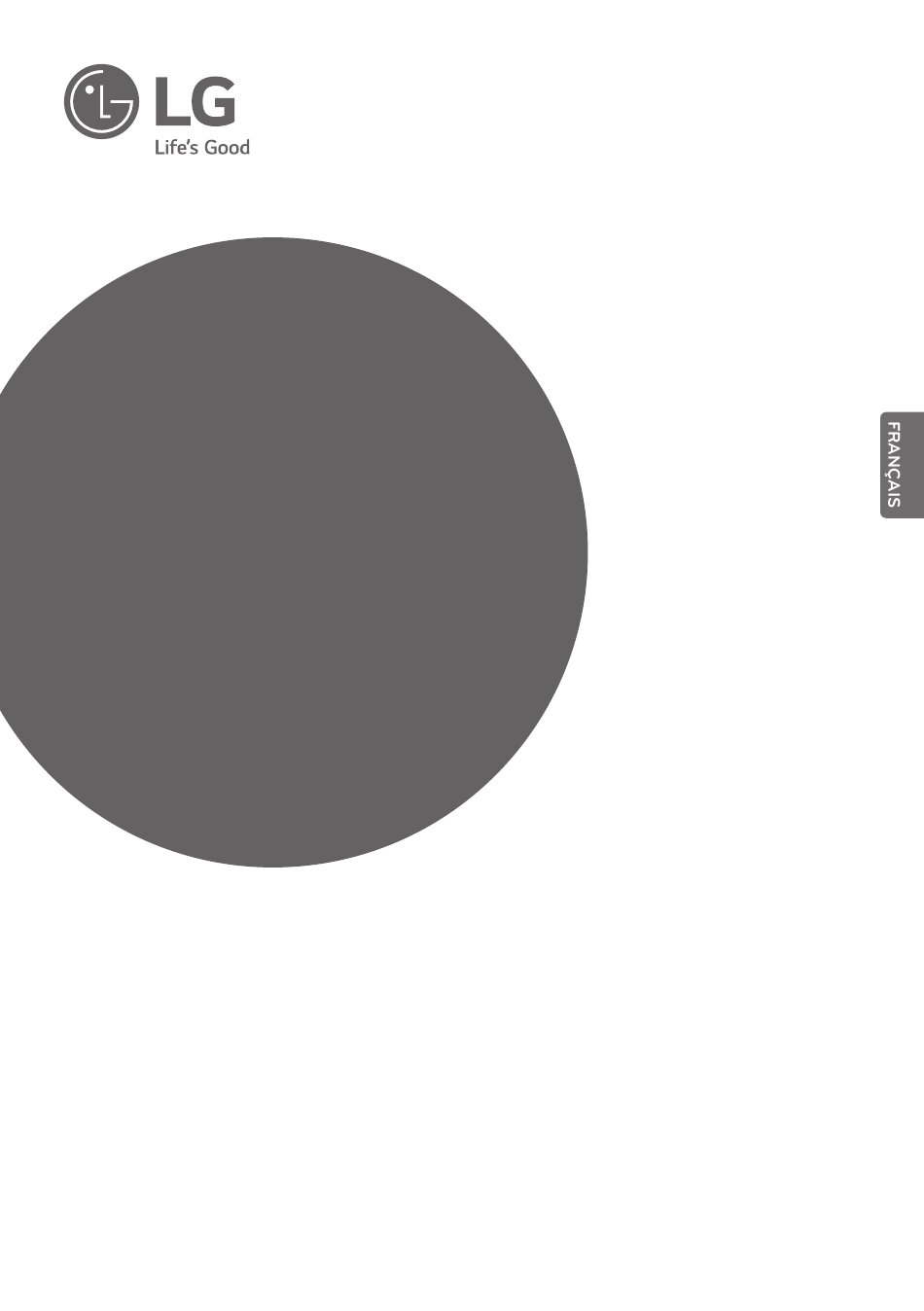

MANUEL D'INSTALLATION
CLIMATISATION
Veuillez lire les précautions de sécurité avant l'installation et l'utilisation et utilisez-les
correctement.
Elles visent à préserver la sécurité de l'installateur et de l'utilisateur et à empêcher les
dégâts matériels, etc.
Après lecture du manuel de l'utilisateur, veuillez le conserver dans un endroit accessi-
ble à l'utilisateur à tout moment.

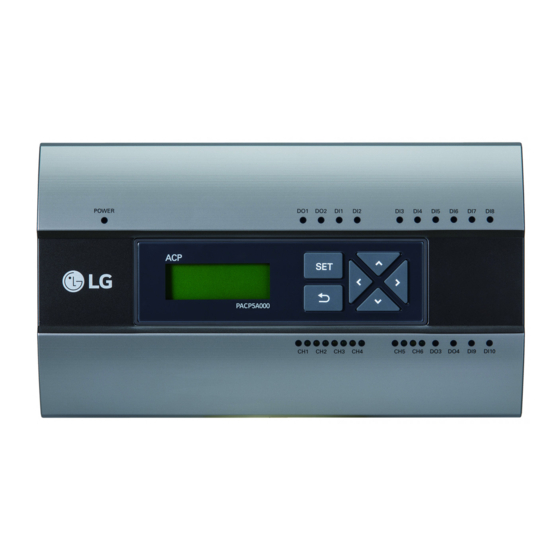

HVAC Controller(ACP 5)
PACP5A000
Traduction de l'instruction originale
Copyright © 2018 - 2020 LG Electronics Inc. Tous droits réservés.
www.lg.com
Table des Matières
loading

Manuels Connexes pour LG ACP 5

Sommaire des Matières pour LG ACP 5

  • Page 1 Après lecture du manuel de l'utilisateur, veuillez le conserver dans un endroit accessi- ble à l'utilisateur à tout moment. HVAC Controller(ACP 5) PACP5A000 Traduction de l’instruction originale www.lg.com Copyright © 2018 - 2020 LG Electronics Inc. Tous droits réservés.

  • Page 2: Consignes De Sécurité

    CONSIGNES DE SÉCURITÉ CONSIGNES DE SÉCURITÉ Les consignes de sécurité suivantes sont destinées à éviter les risques ou dommages imprévus issus d'une utilisation dangereuse ou incorrecte de l'appareil. Les consignes sont séparées en 'AVERTISSEMENT' et 'ATTENTION' comme décrit ci-dessous. Ce symbole s'affiche pour indiquer des problèmes et des utilisations qui peuvent présenter des risques.
  • Page 3 CONSIGNES DE SÉCURITÉ • Pour l'installation électrique, veuillez vous adresser au concessionnaire à qui vous avez acheté le produit ou à un centre de service. - Le démontage ou la réparation par une personne non agréée peut causer un incendie ou un choc électrique. •...
  • Page 4 CONSIGNES DE SÉCURITÉ • Installez le produit de manière sûre. - Si le produit est mal fixé pendant l'installation, il risque de tomber ou de mal fonctionner. • Le manuel doit être lu complètement pour installer correctement le produit. - Sinon, une installation incorrecte peut causer un incendie ou un choc électrique.
  • Page 5 CONSIGNES DE SÉCURITÉ • Utilisez le cordon du produit. - L'utilisation d'un cordon non agréé non standard peut causer un incendie ou un choc électrique. • Ne placez pas d'appareil chaud près du cordon d'alimentation. - Ceci peut causer un incendie ou un choc électrique. •...
  • Page 6 CONSIGNES DE SÉCURITÉ • Les enfants et les personnes âgées doivent utiliser le produit sous la supervision d'un responsable. - Un manque d'attention peut causer un accident ou un dysfonctionnement du produit. • La personne responsable doit maintenir les enfants à l'écart du produit.
  • Page 7 CONSIGNES DE SÉCURITÉ • Mettre au rebut le matériau d'emballage de manière sûre. - Le matériau d'emballage peut causer des blessures. ATTENTION Installation • Le produit doit être installé convenablement dans une zone qui peut supporter le poids du produit. - Le produit risque de tomber et d'être détruit.
  • Page 8 CONSIGNES DE SÉCURITÉ • L'installation doit être effectuée conformément aux normes électriques nationales par un personnel agréé uniquement. Cet équipement doit être muni d'un conducteur d'alimentation conforme à la réglementation nationale. • Le dispositif ne doit être utilisé qu'avec l'unité d'alimentation électrique fournie avec celui-ci.
  • Page 9 CONSIGNES DE SÉCURITÉ • Vérifiez l'état du produit après son utilisation pendant une longue période. - Si le produit est utilisé pendant longtemps, il risque de se détériorer et de blesser l'utilisateur. • Ne laissez pas le produit près d'un vase de fleur, d'une bouteille d'eau ou d'autres liquides.
  • Page 10 CONSIGNES DE SÉCURITÉ Classe A dispositif REMARQUE Cet équipement a été testé et jugé conforme aux limites établies pour un appareil numérique de classe A, conformément à la partie 15 de la réglementation FCC. Ces limites sont conçues pour fournir une protection raisonnable contre les interférences nuisibles lorsque l' équipement est utilisé...

  • Page 11: Fonctions Et Spécifications De L'acp

    FONCTIONS ET SPÉCIFICATIONS DE L'ACP 5 FONCTIONS ET SPÉCIFICATIONS DE L'ACP 5 ACP 5 est l'unité de commande centrale qui peut contrôler jusqu'à 256 équipements dans un espace individuellement ou combiné. L'ACP 5 peut surveiller ou commander les équipements installés dans chaque chambre du bâtiment depuis les emplacements tels que le bureau de la direction d'un...

  • Page 12: Noms De Chaque Partie De L'acp

    Port USB Pour la mise à jour et la sauvegarde des données du logiciel ⑨ Interrupteur d’alimentation Basculer pour activer ou désactiver l’alimentation de l’ACP 5 ⑩ Port Ethernet Port Ethernet pour connexion à Internet et au AC Manager 5 ⑪...

  • Page 13: Spécifications Matérielles D' Acp

    FONCTIONS ET SPÉCIFICATIONS DE L'ACP 5 Spécifications matérielles d’ ACP 5 Les caractéristiques matérielles d’ ACP 5 sont les suivantes. No.(Nombre) Catégorie Description Température de ① 0 à 40 °C fonctionnement ② Tension nominale 12 V ③ Courant nominal Max 2.3 A •...
  • Page 14 Étudiez le diagramme de jonction de câble de l’emplacement où l’ACP 5 est installé. ÉTAPE 3. Définir l'adresse de tous les appareils Definir l’adresse de l’ACP 5 qui ne doit pas se chevaucher avec l’unite appareil en connexion. ÉTAPE 4. Paramétrer PI485 et connecter les câbles Régler le micro-interrupteur du PI485 correctement et connecter le câble de communication RS-485.

  • Page 15: Vérifier Les Points De Contrôle Pendant L'installation De L'acp

    La longueur totale du câble communication RS-485. de communication RS-485 doit être de 1 km au ACP 5 fournit 4 ports de RS-485 pour la maximum Le câble de communication RS-485 connexion de l’unité intérieure. (CH 1~4) Un doit être connecté...

  • Page 16: Définir L'adresse De L'unité Intérieure

    Quand l'ACP 5 est inter connecté au AC Manager 5, le ERV peut être installé ensemble et contrôlé. Le schéma ci-dessus montre l'exemple qui définit les adresse 11 aux ERV et effectue...

  • Page 17: Installez L'acp 5 Et Raccordez Les Câbles

    • Accrocher la partie supérieure de l’ACP 5 sur le Rail DIN. • Pousser le corps principal de l’ACP 5 jusqu’à ce qu’un son d’installation se fasse entendre. PACP5A000 • Tirer sur l’ACP 5 pour vérifier qu’il est bien fixé. Puissance Accrocher câble LAN câble RS-485...
  • Page 18 PACP5A000 Raccorder le câble Ethernet (câble LAN) à l'ACP 5 Après la connexion de l'ACP 5 et le câble RS- Connexion du câble RS-485 à l’ACP 5 485, le câble Ethernet sera connecté à l'ACP Après la fixation de l'ACP 5 à l'emplacement de l'installation, le câble RS-485 qui était...

  • Page 19: Configurer L'adresse Du Réseau De L'acp

    INSTALLER L'ACP 5 Configurer l'adresse du réseau Connecter l'ACP 5 et le PC de l'ACP 5 C'est le cas de la connexion ACP 5 et PC directement. Après la connexion de l'ACP 5 aux divers appareils par le câble, l'environnement du Dans un tel cas, le câble Ethernet doit être...
  • Page 20 Démarrer l'ACP 5 pour définir l'environnement de réseau de l'ACP 5. Quand le témoin de l'interrupteur est allumé, l'écran de démarrage LCD de l'ACP 5 s'affiche tel que le schéma suivant le démontre, et quand le démarrage est terminé, l'écran de démarrage initial réapparait.

  • Page 21: Accéder Et Quitter

    Accéder et quitter Voici comment accéder et quitter ACP 5. ACP 5, peut être contrôlé non seulement matériel, mais aussi Web. Vous pouvez si vous entrez l'adresse IP de la ACP 5 dans la barre d'adresse d'Internet sans l'installation d'un autre programme, le programme de contrôle central ACP 5, le serveur Web a est exécuté...
  • Page 22 Manuel d’utilisateur Vous pouvez visionner le manuel d’utilisateur comme suit. Sur l’écran de connexion d’ACP 5, saisissez votre identifiant et votre mot de passe et tapez sur le bouton [Log in]. Tapez sur le bouton [Help] en haut à droite de l’écran de ACP 5.

  • Page 23: Liste De Contrôle De Support Pre-Tech

    Se il vous plaît vérifier le câble LAN et l’alimentation du Hub. ne se exécute pas. ACP 5 dans la fonction de verrouillage est activée, la fonction de contrôle à distance ne est pas l’état du contrôle set. Peak Télécommande intérieur ne doit fonctionner réglage à...
  • Page 25 EU Representative : LG Electronics European Shared Service Center B.V. Krijgsman 1, 1186 DM Amstelveen, The Netherlands U.K. Importer : LG Electronics U.K. Ltd. Velocity 2, Brooklands Drive, Weybridge, KT13 0SL, U.K. Manufacturer: LG Electronics Inc. Changwon 2nd factory, 84, Wanam-ro,...
