Guide d'installation ECL Comfort 210, application A266
T antigel P
Circuit
1
Si la température extérieure est inférieure à la température définie sous
« T antigel P », le régulateur actionne automatiquement la pompe de
circulation pour protéger le système.
OFF : Aucune protection antigel.
-10 ... 20 : La pompe de circulation est activée lorsque la
température extérieure est au-dessous de la valeur
réglée.
T chauff. P (demande de chauffage)
Circuit
1
Si la température de départ souhaitée est supérieure à la température
définie sous « T chauff. P », le régulateur actionne automatiquement la
pompe de circulation.
5 ... 40 : La pompe de circulation de circulation est activée
lorsque la température de départ souhaitée est
supérieure à la valeur réglée.
Protect. antigel T (température antigel)
Circuit
1
Permet de définir la température de départ souhaitée, par exemple lors
d'une coupure chauffage, d'un arrêt complet etc., pour protéger le système
contre le gel.
5 ... 40 : Température antigel souhaitée
Entrée externe (dérogation externe)
Circuit
1
Choisir l'entrée pour « Entrée externe » (dérogation externe). Un sélecteur
permet d'ignorer le régulateur et de passer en mode confort ou sauvegarde.
OFF : Aucune entrée n'a été sélectionnée pour dérogation
externe.
S1 ... S8 : Entrée sélectionnée pour dérogation externe.
Si S1...S6 est choisie en tant qu'entrée de dérogation externe, le
sélecteur de dérogation doit être doté de contacts plaqués or.
Si la valeur S7 ou S8 est choisie en tant qu'entrée de dérogation, le
sélecteur de dérogation peut être doté d'un contact standard.

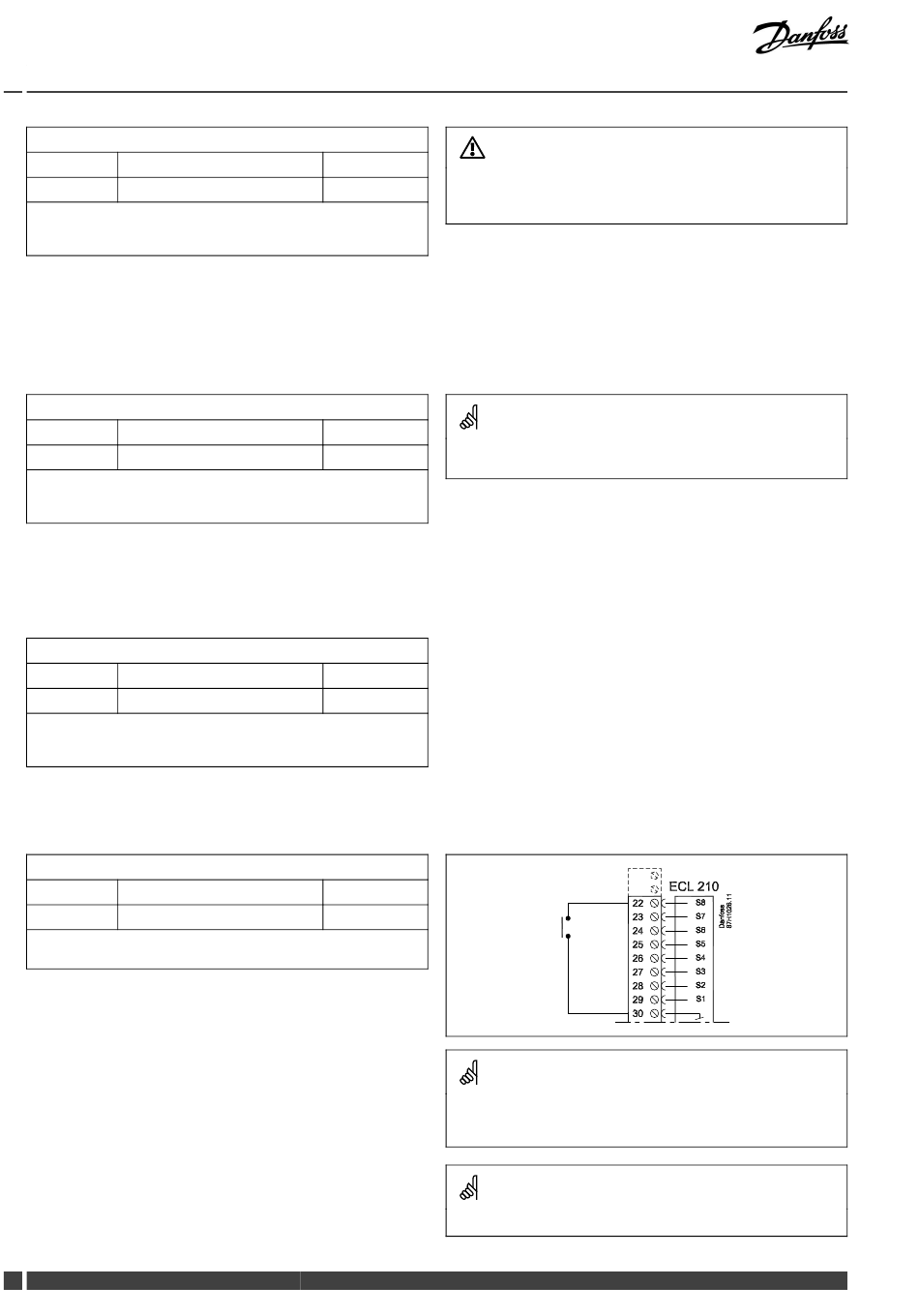

Reportez-vous au schéma pour avoir un exemple de connexion
d'un sélecteur de dérogation de l'entrée S8.
78 DEN-SMT/DK
11077
Plage de réglage Réglages usine
OFF / -10 ... 20 °C
11078
Plage de réglage Réglages usine
5 ... 40 °C
11093
Plage de réglage Réglages usine
5 ... 40 °C
11141
Plage de réglage Réglages usine
OFF / S1 ... S8
Dans des conditions normales, votre système n'est pas protégé contre
2 °C
le gel si vous l'avez réglé au-dessous de 0 °C ou sur OFF.
Pour les systèmes à base d'eau, un réglage de 2 °C est recommandé.
La vanne est complètement fermée tant que la pompe n'est pas
20 °C
activée.
10 °C
OFF
Choisissez uniquement une entrée inutilisée pour la dérogation. Si une
entrée déjà utilisée est utilisée pour la dérogation, la fonctionnalité de
cette entrée est également négligée.
Voir également « Mode ext. ».
VI.KT.X1.04
Danfoss District Energy
