Guide d'installation ECL Comfort 210, application A266

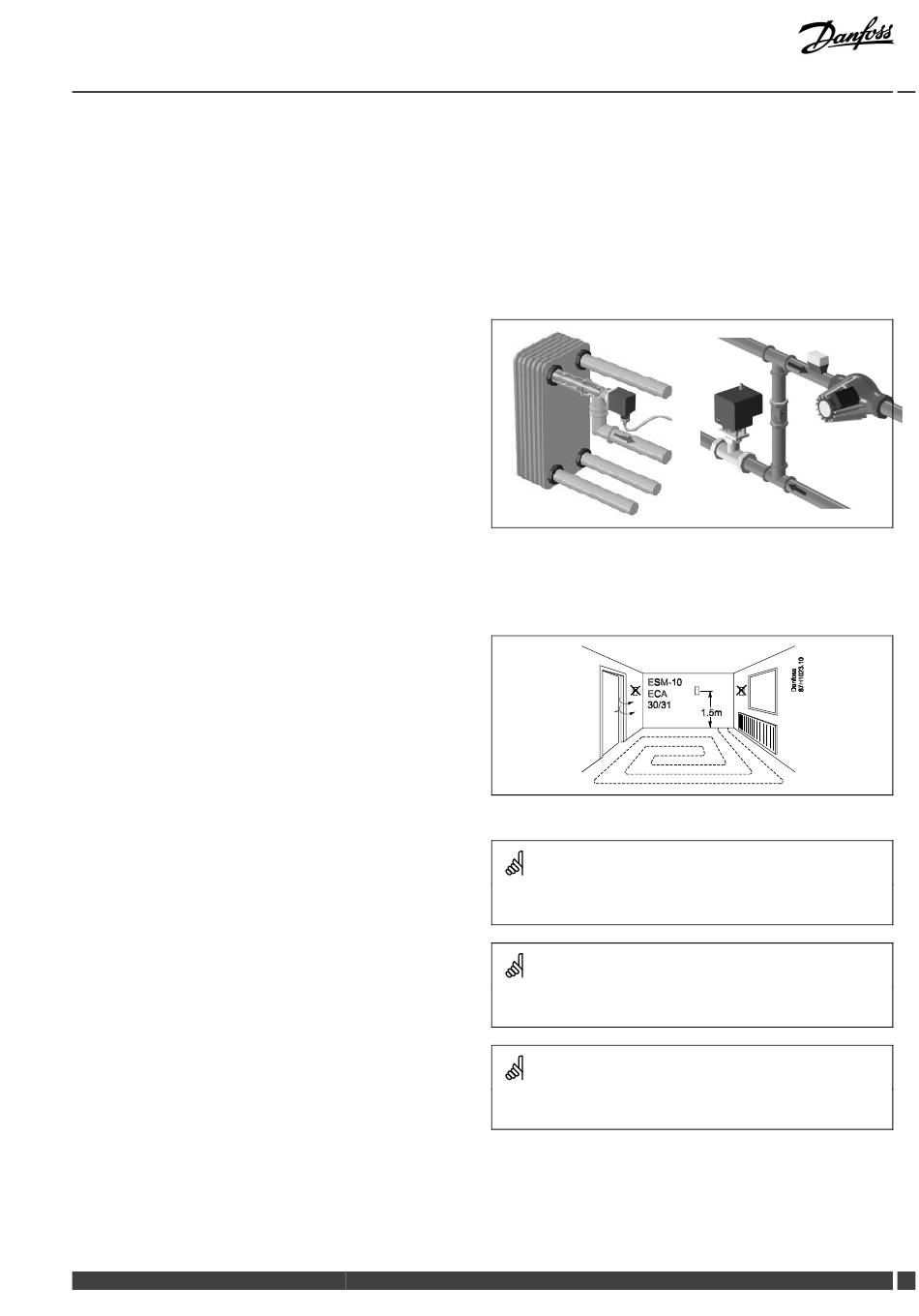

2.4 Installation des sondes de température
2.4.1 Installation des sondes de température
Les sondes doivent être correctement placées.
Les sondes de température présentées ci-dessous sont celles
utilisées avec les régulateurs ECL Comfort 210 et 310 et ne sont pas
toutes nécessaires au fonctionnement de votre installation !
Sonde de température extérieure (ESMT)
Cette sonde doit être placée sur la face de l'immeuble la moins
exposée aux rayons directs du soleil. Il faut également éviter de la
mettre à proximité des portes, fenêtres et bouches d'aération.
Sonde de température de départ (ESMU, ESM-11 ou ESMC)
Cette sonde doit être installée à 15 cm maximum de la vanne
de distribution. Pour les installations dotées d'un échangeur de
chaleur, Danfoss recommande d'installer une sonde de type ESMU
sur le circuit retour de l'échangeur.
Assurez-vous que la surface du tuyau est propre, notamment à
l'emplacement du montage de la sonde.
Sonde de retour (ESMU, ESM-11 ou ESMC)
La sonde de retour doit toujours être placée de manière à mesurer
une température de retour représentative.
Sonde de température ambiante (ESM-10, unité de commande
à distance ECA 30 / 31)
Cette sonde doit être placée dans la pièce où la température est
régulée. Ne montez jamais la sonde sur des murs extérieurs ni à
proximité de radiateurs, de portes ou de fenêtres.
Sonde température chaudière (ESMU, ESM-11 ou ESMC)
Placez la sonde en suivant les instructions du fabricant de la
chaudière.
Sonde de température de gaine (ESMB-12 ou types ESMU)
Placez la sonde de sorte qu'elle mesure une température
représentative.
Sonde de température ECS (ESMU ou ESMB-12)
Placez la sonde de température ECS en suivant les instructions du
fabricant.
Sonde de température de dalle (ESMB-12)
Placez la sonde dans un tube de protection dans la dalle.
Danfoss District Energy
ESM-11 : ne déplacez pas la sonde après sa fixation pour éviter de
détériorer certains de ses éléments.
ESM-11, ESMC et ESMB-12 : utilisez de la pâte conductrice pour une
mesure rapide de la température.
ESMU et ESMB-12 : l'utilisation d'une enveloppe de sonde pour
protéger la sonde entraînerait une mesure de température inférieure.
