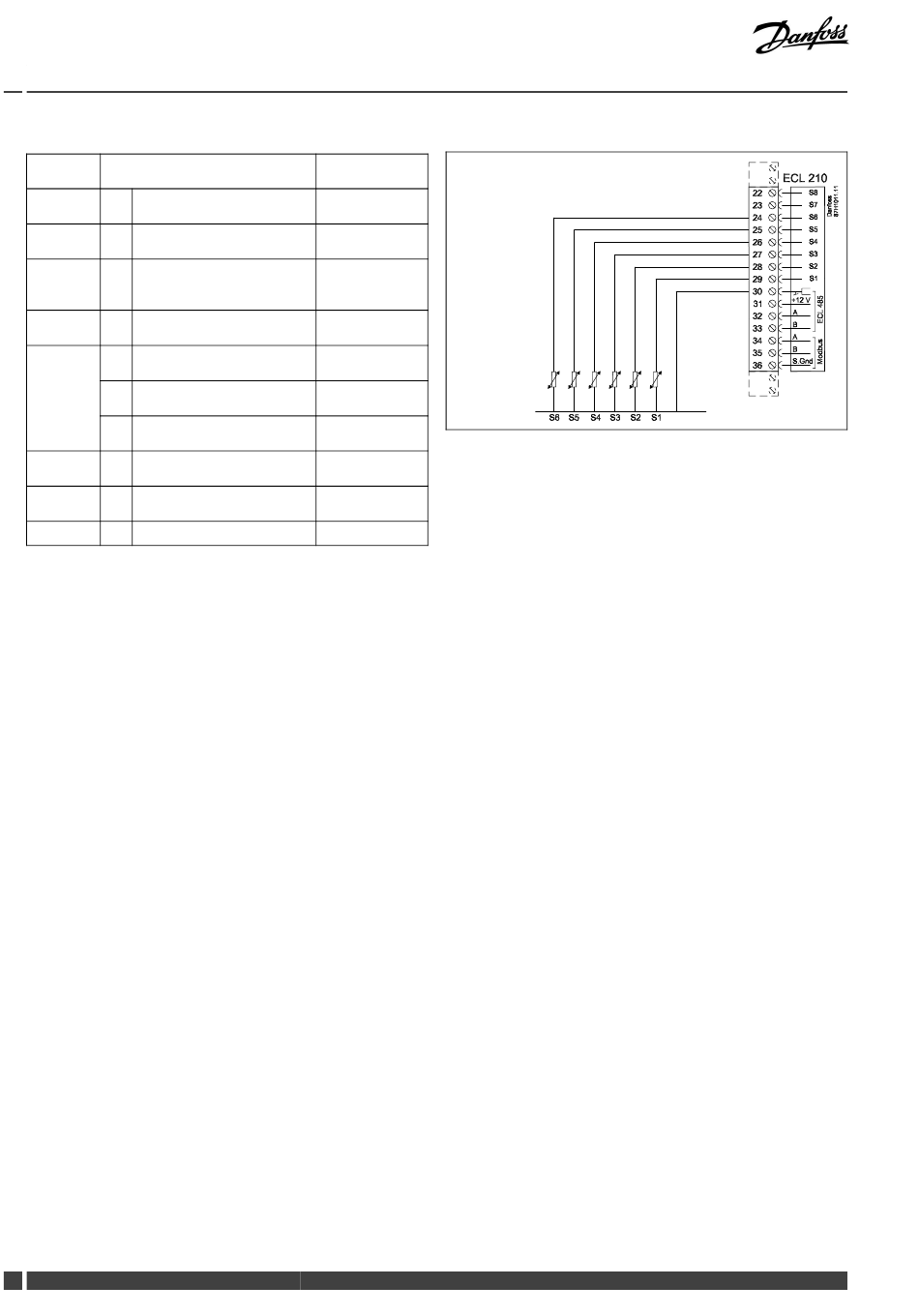

Guide d'installation ECL Comfort 210, application A266
A266.2 :
Terminal Sonde / description
29 et 30 S1
Sonde de température
extérieure*
28 et 30
S2 Sonde de la température
ambiante**
27 et 30 S3 Sonde de température de
départ***,
chauffage
26 et 30
S4 Sonde de température de
départ***, ECS
25 et 30 S5
Sonde de retour,
chauffage ou
(S5) Sonde de retour,
ECS ou
(S5) Sonde de retour commune
24 et 30
Sonde de la température du
S6
réseau
23 et 30
S7 Débitmètre / compteur de
chaleur
22 et 30 S8 Détecteur de débit
*
Si la sonde de température extérieure n'est pas connectée ou
en cas de court-circuit du câble, le régulateur agit comme si la
température extérieure était de 0 (zéro) °C.
** Uniquement pour le raccordement de la sonde de
température ambiante. Le signal de température ambiante
peut également être accessible à partir d'une unité de
commande à distance (ECA 30 / 31). Voir « Raccordements
électriques, ECA 30 / 31. »
*** La sonde de température de départ doit toujours être
connectée pour disposer de la fonctionnalité désirée. Si la
sonde n'est pas connectée ou en cas de court-circuit du
câble, la vanne de régulation motorisée se ferme (fonction
de sécurité).
Pont établi d'usine :
30 à la borne de commun.
