Guide d'installation ECL Comfort 210, application A266
2.0 Installation
2.1 Avant de commencer
L'application A266.1 est très flexible. En voici les principes de base :
Chauffage (circuit 1) :
En général, la température de départ est réglée en fonction de vos
exigences. La sonde de température de départ (S3) est la sonde
la plus importante. La température de départ souhaitée pour S3
est calculée dans le régulateur ECL en fonction de la température
extérieure (S1). Plus la température extérieure est basse, plus la
Température de départ souhaitée est élevée.
Grâce à la programmation hebdomadaire, le circuit de chauffage
peut être placé en mode « confort » ou « sauvegarde » (deux
niveaux de température).
La vanne de régulation motorisée (M2) est ouverte progressivement
lorsque la température de départ est inférieure à la température de
départ souhaitée et vice versa.
La température de retour (S5) vers l'alimentation du chauffage
urbain ne doit pas être trop élevée. Si tel est le cas, la température
de départ souhaitée peut être réglée (généralement à une valeur
inférieure), ce qui entraîne la fermeture progressive de la vanne
de régulation motorisée.
Dans un système à alimentation par chaudière, la température de
retour ne doit pas être trop basse (même procédure d'ajustement
que ci-dessus).
En outre, la limitation de température de retour peut dépendre
de la température extérieure. Généralement, plus la température
extérieure est basse, plus la température de retour acceptée est
élevée.
Si la température ambiante mesurée n'est pas égale à la
température ambiante désirée, la température de départ souhaitée
peut être ajustée.
La pompe de circulation, P2, est activée lors de la demande de
chauffage ou de la protection antigel.
Le chauffage peut être désactivé lorsque la température extérieure
est supérieure à la valeur sélectionnable.
ECS (circuit 2) :
Si la température ECS mesurée (S4) est inférieure à la température
ECS désirée, la vanne de régulation motorisée (M1) est ouverte
progressivement et vice versa.
La température de retour (S6) peut être limitée à une valeur fixe.
Grâce à la programmation hebdomadaire, le circuit ECS peut peut
être placé en mode « confort » ou « sauvegarde » (deux niveaux de
température).
Une fonction anti-bactérie peut être activée les jours de la semaine
sélectionnés.
Si la température ECS désirée ne peut pas être atteinte, le circuit
de chauffage peut être fermé progressivement pour laisser plus
d'énergie entrer dans le circuit ECS.
4 DEN-SMT/DK

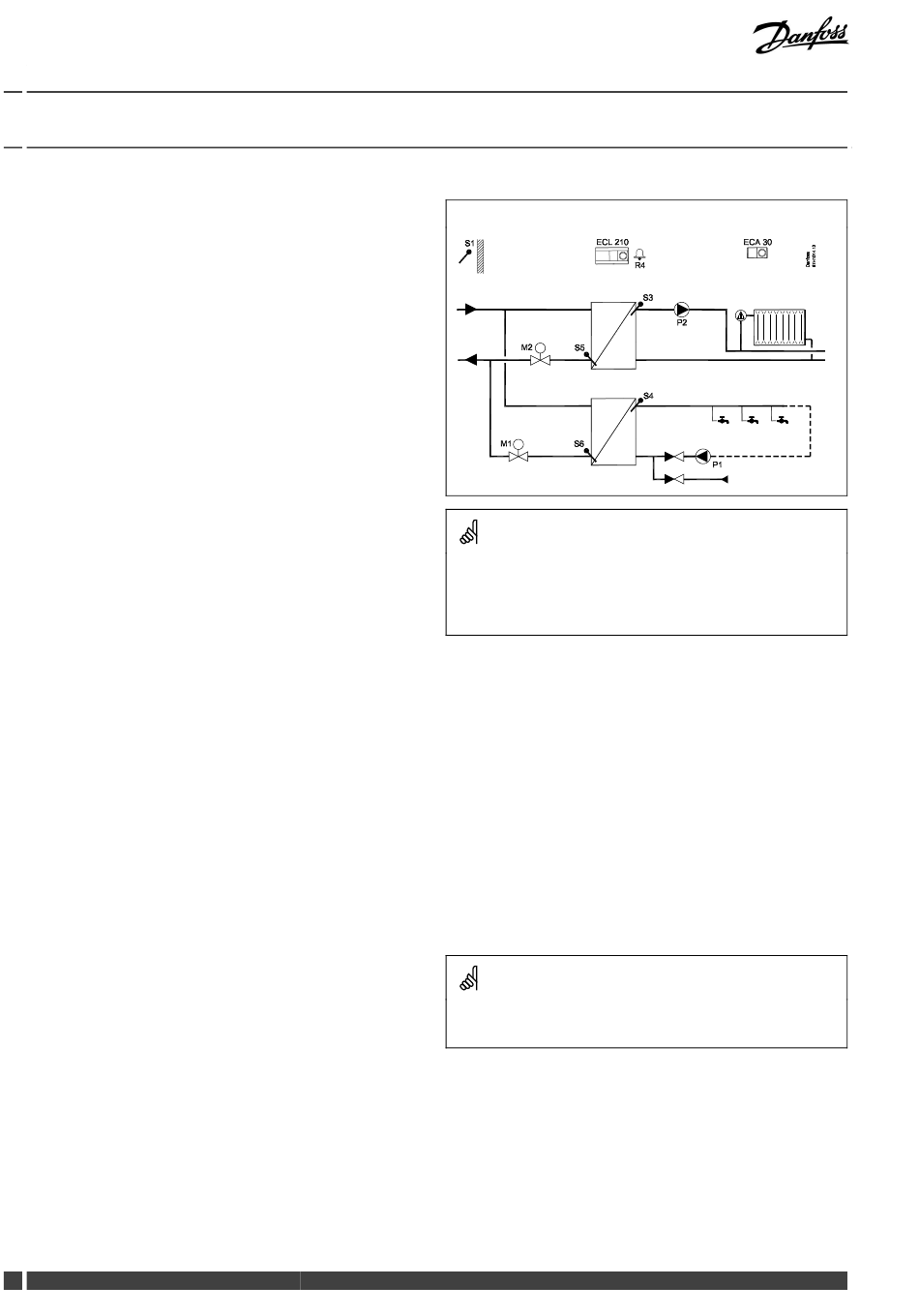

Application type A266.1 :
Ce schéma est simplifié et n'inclut pas tous les composants nécessaires
au fonctionnement d'une installation.
Tous les composants nommés sont connectés au régulateur
ECL Comfort.
Liste des composantes :
S1
Sonde de température extérieure
(S2)
ECA 30 / sonde de température ambiante
S3 Sonde de température de départ, circuit 1
S4 Sonde de température de départ ECS, circuit 2
S5 Sonde de retour, circuit 1
S6 Sonde de retour ECS, circuit 2
P1
Pompe de circulation, ECS, circuit 2
P2
Pompe de circulation, chauffage, circuit 1
M1 Vanne de régulation motorisée, circuit 2
M2 Vanne de régulation motorisée, circuit 1
R4 Sortie relais, alarme
L'application A266.1 peut utiliser un débitmètre/compteur de chaleur
connecté pour limiter le débit/la puissance.
