Vue d'ensemble—Entrée de contrôle : Marche/arrêt
Un connecteur d'entrée Marche/arrêt est fourni en tant que connecteur d'entrée pour le modèle
manuel. L'ensemble des autres modèles utilisent un connecteur d'entrée à capteur de pression au
même endroit. Il n'est pas possible d'utiliser un capteur de pression avec le modèle manuel.

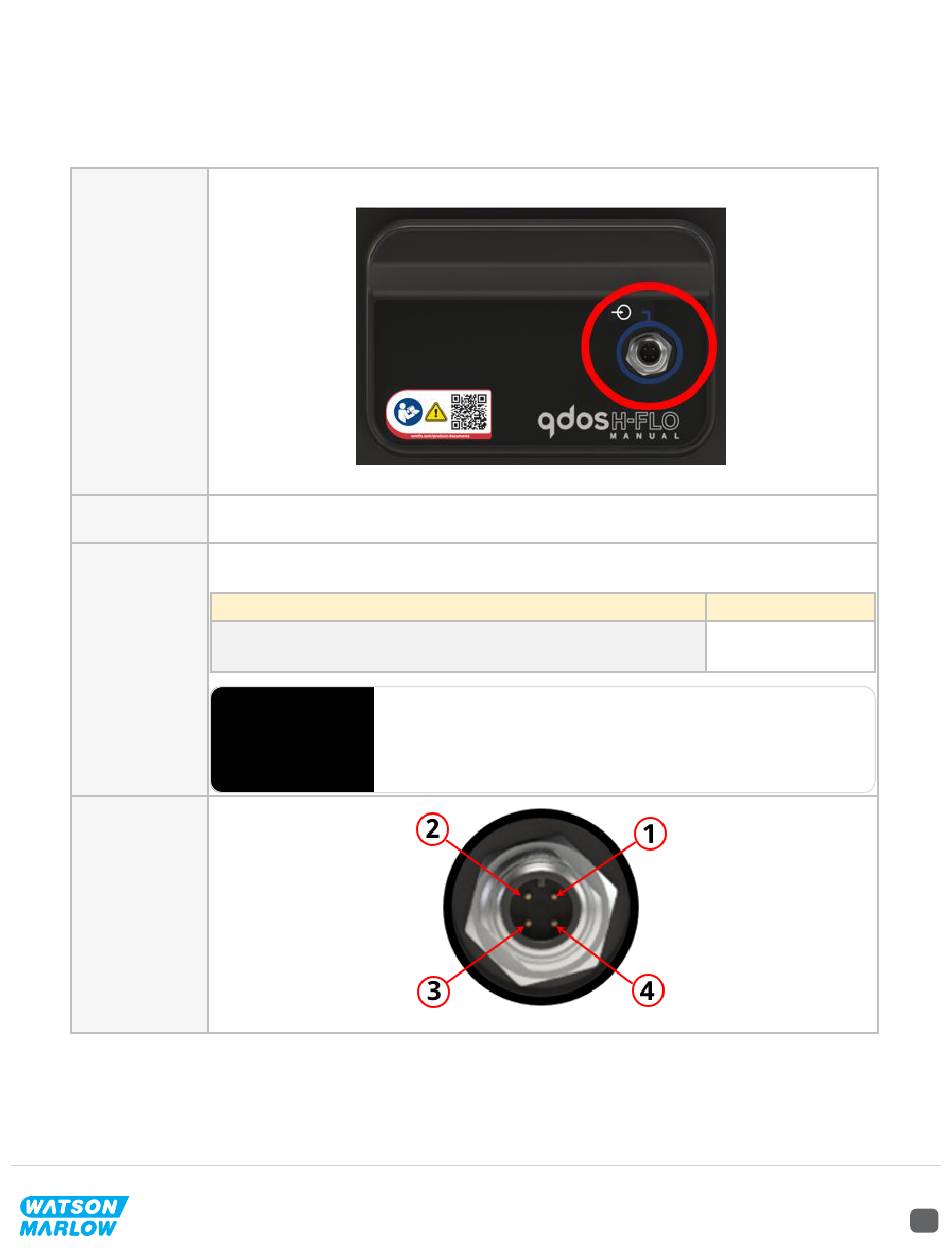

L'emplacement de ce connecteur est illustré ci-dessous :
Emplacement
Caractéristiques
M12, mâle, 4 broches, prise type A, IP66, NEMA 4X
du connecteur
Caractéristiques
Les câbles de commande pour le branchement du connecteur d'entrée M12 du modèle
des câbles de
manuel sont disponibles comme accessoire Watson-Marlow :
commande
Câble de commande Qdos pour modèle manuel, insert jaune M12A
5 broches, longueur 3 m (10 ft)
REMARQUE
Illustration des
broches
Désignation
Le câble de commande pour l'utilisation avec le modèle manuel
présente un connecteur M12 femelle à 5 broches. Ce connecteur à 5
1
broches se raccordera sur le connecteur M12 mâle à 4 broches du
modèle manuel. La 5e broche (au centre) n'est pas utilisée
Code produit
1
0M9.203Y.000
.
86
