9.1.3
Dimensions de fixation de la pompe

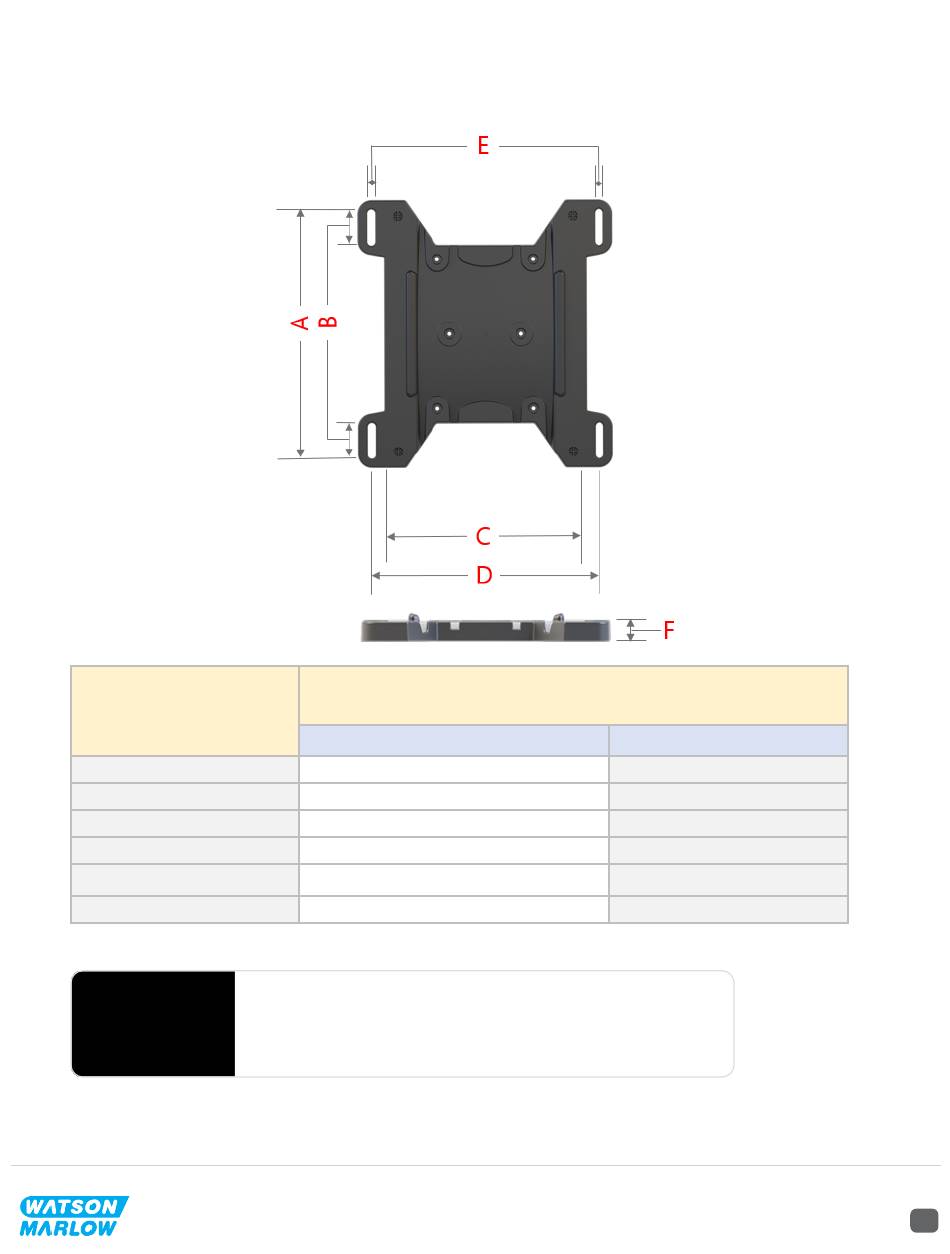

Les dimensions de fixation de la pompe sont indiquées dans l'illustration et le tableau ci-dessous
Lettre
A
B
C
D
1
E
F
Les trous oblongs de fixation sont conçus pour accueillir une
REMARQUE
fixation d'une taille n'excédant pas une vis M8 avec une
1
rondelle plate M8 de 15 mm de diamètre extérieur
minimum.
Dimension
mm
276
35
224
260
11
14
po
10,87
1,38
8,82
10,24
0,43
0,55
