ARMOIRE ELECTRIQUE
.
Sécurité et protections
Sécurité:
-
Photocellules
-
Capteur anti-blocage de toile
-
Palpeur de sécurité sans fil
-
(ou) Barriere di photocellules
NOTA BENE
AVERTISSEMENT
9.
USAGE PREVU ET LIMTE D'UTILISATION
L'automatisation en question est une porte industrielle à mouvement vertical destinée à fermer des compartiments
intérieurs ou extérieurs, permettant le passage entre deux locaux. Le passage est généralement destiné aux moyens de
transport tels que les camions, les chariots élévateurs, les chariots élévateurs robotisés, etc. ou aux personnes. Le passage
par la porte est uniquement autorisé si celui-ci est sûr. Dans ce cas, une analyse des risques par l'utilisateur est nécessaire
pour sécuriser le passage. La porte doit être destinée à l'usage pour lequel elle a été expressément conçue. Toute autre
utilisation doit être considérée comme impropre et donc dangereuse. Le constructeur décline toute responsabilité pour
les dommages résultant d'un usage abusif, erroné ou déraisonnable. Il n'est pas prévu d'utiliser la porte comme issue de
secours, étant donné qu'elle n'est pas homologuée. (sauf option spécifique)
10. INSTALLATION
NOTA BENE
Avertissements de sécurité
Pour l'installation mécanique, moyens appropriés pour le levage de la structure et l'accès aux pièces en hauteur doivent
être utilisés.
Vérifier que la structure sur laquelle est installée la porte est apte à supporter le poids de la machine, en tenant compte
des phénomènes dynamiques ainsi que des phénomènes statiques.
Les branchements électriques et les réglages doivent être effectués en respectant ce qui est indiqué dans le présent
document et dans les régles de l'art.
Avant de brancher l'alimentation électrique, vérifier que la tension de l'armoire correspond à celle du réseau de
distribution électrique.
Prévoir sur le réseau d'alimentation un interrupteur/sectionneur convenablement dimensionné.
Vérifier que la ligne d'alimentation est protégée par un dispositif différentiel et une protection contre les
surintensités. Raccorder la porte à un système efficace de mise à la terre. L'installateur doit fournir à la fin de l'installation
toutes les informations relatives au fonctionnement automatique, manuel et d'urgence de la porte et remettre le manuel
d'utilisation et d'entretien à l'utilisateur du système.
ATTENTION
UNE MAUVAISE INSTALLATION PEUT ETRE SOURCE DE DANGER PENDANT LE FONCTIONNEMENT
Armoire métallique
A = 300 mm
B = 490 mm
C = 135 mm
Armoire PVC
A = 300 mm
B = 380 mm
C = 120 mm
Les sécurités installées dépendent des dimensions de la porte
IL EST INTERDIT DE RETIRER LES PROTECTIONS.
Le constructeur n'est pas responsable de l'utilisation de la machine sans protection.
Rétablir immédiatement les protections endommagées ou usées.
L'installation doit être effectuée par un technicien habilité
Manuel d'installation, d'utilisation et de maintenance – Dynamicroll B-Drive SP®

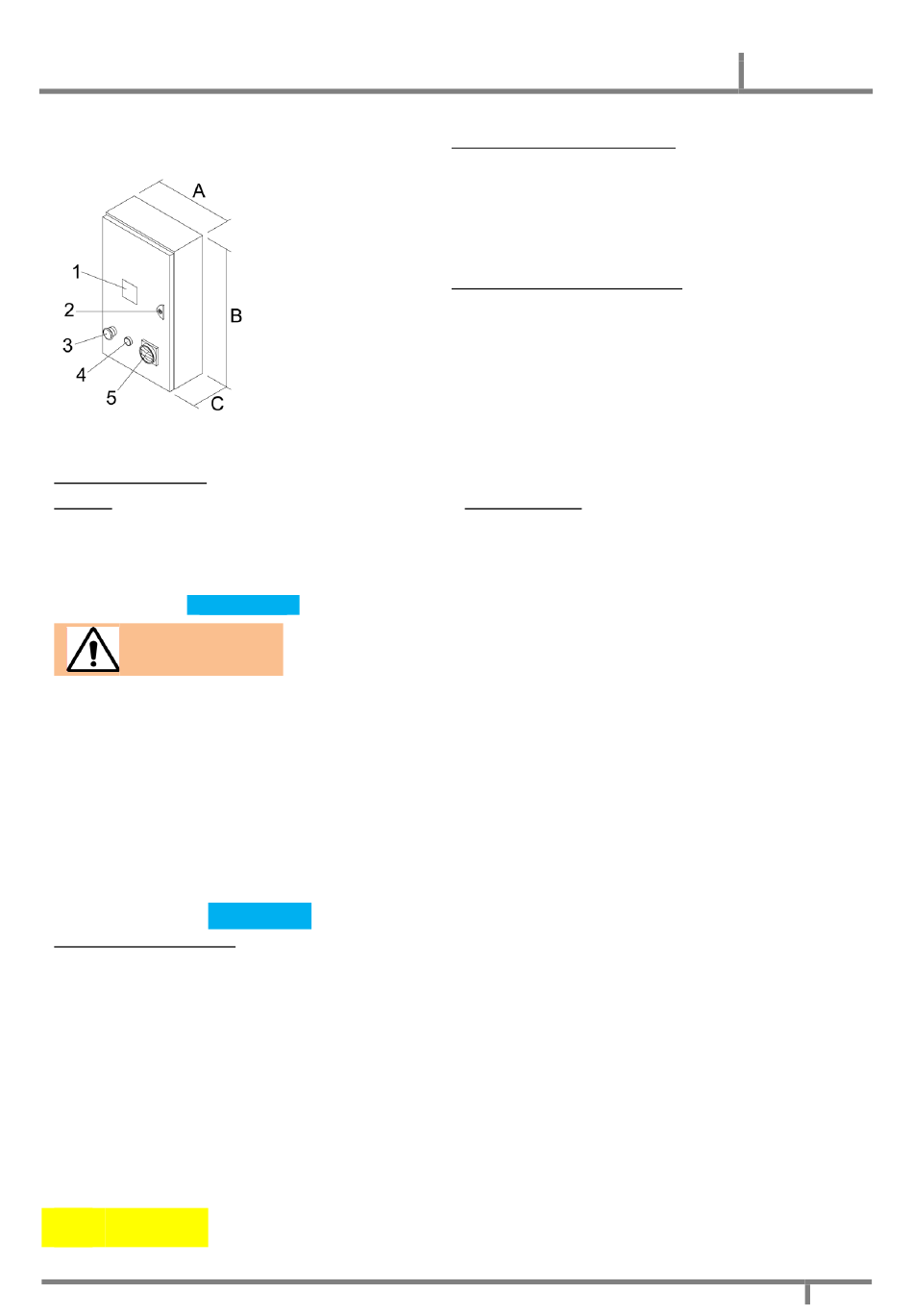

Face avant de l'armoire électrique
1 - Afficheur
2 - Serrure
3 – Bouton Arrêt d'urgence
4 – Commende ouvert/fermé (START)
5 – Sectionneur cadenassable
Commande d'ouverture/fermeture
- 1 bouton installé sur l'armoire électrique (*)
- 1 bouton installé de l'autre côté de la porte (**)
- Radar (**)
- Photocellule (**)
- Tirette sur potence (**)
- Radio commande (**)
- Boucle magnetique (**)
(*) composant standard
Protections fixes :
-
Carter fermé de la traverse
-
Carter fermé des montants
-
Carter fermé du moteur
Rev. Oct 2020
(**) composant en option
