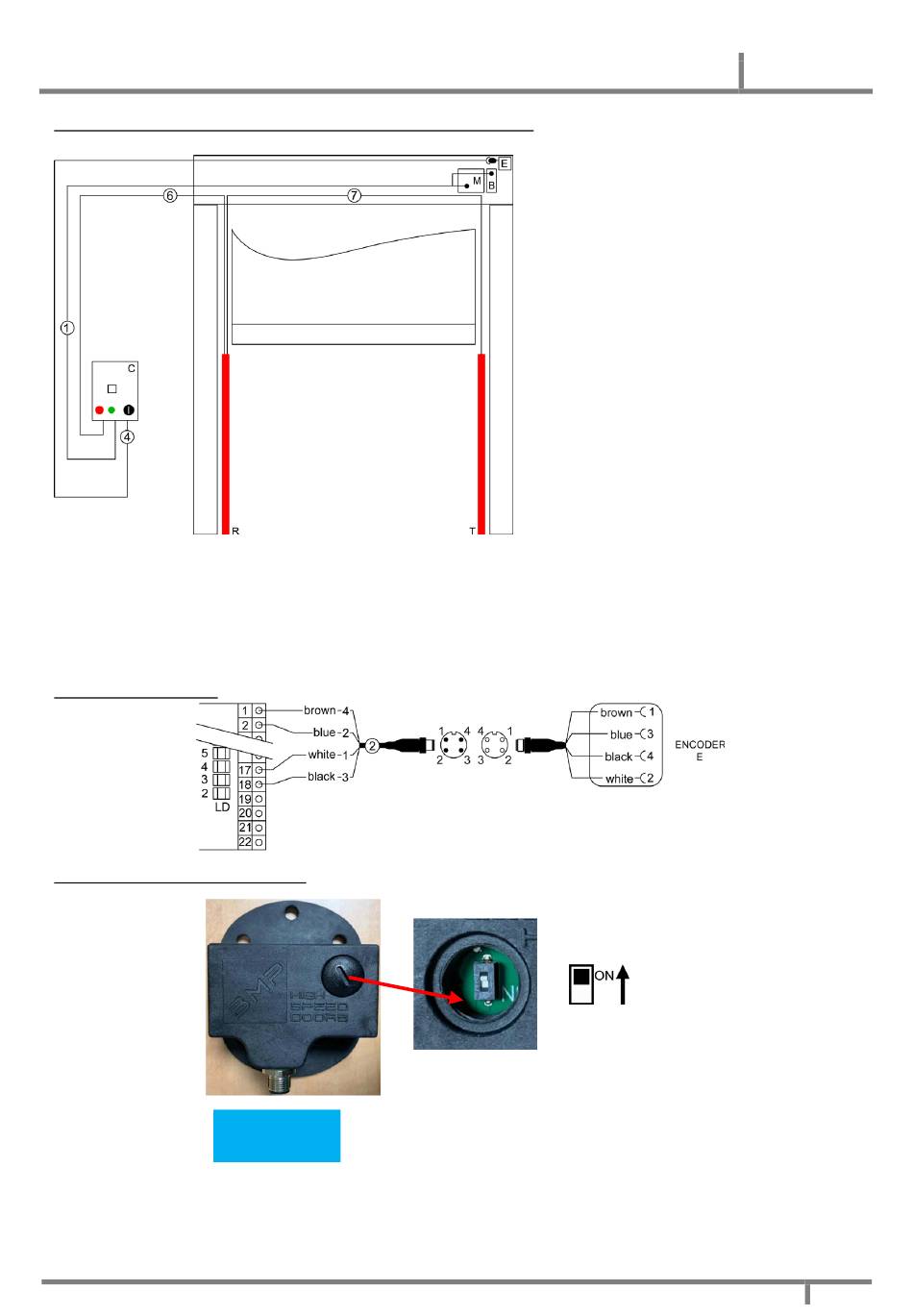

Connexions électriques [ENCODEUR + PHOTOCELLULES (CABLE SPIDER)]
Cablage
1
Câble alimentation Moteur et Frein
4
Câble Encodeur
6
Câble
7
Câble
Détail du câble encodeur
Activation de la batterie de l'encodeur
NOTA BENE
récepteur de la barriere photocellules
transmetteur de la barriere photocellules
Vérifier que le DIP est en position "ON"
Manuel d'installation, d'utilisation et de maintenance – Dynamicroll B-Drive SP®
Armoire de commande
C
M Moteur électrique Triphasé
S
Cable distributeur Spider
Electrofrein
B
E
Encodeur
R
Récepteur photocellule infrarouge
T
Emetteur photocellule infrarouge
Section
4G x 1,5 mm
+ 2 x 0,5 mm
2
4 x 0,34 mm
2
6 x 0,34 mm
2
4 x 0,34 mm
2
Rev. Oct 2020
2
