Multi-line
Manuel d'utilisation, multi power controller MPC-1
3

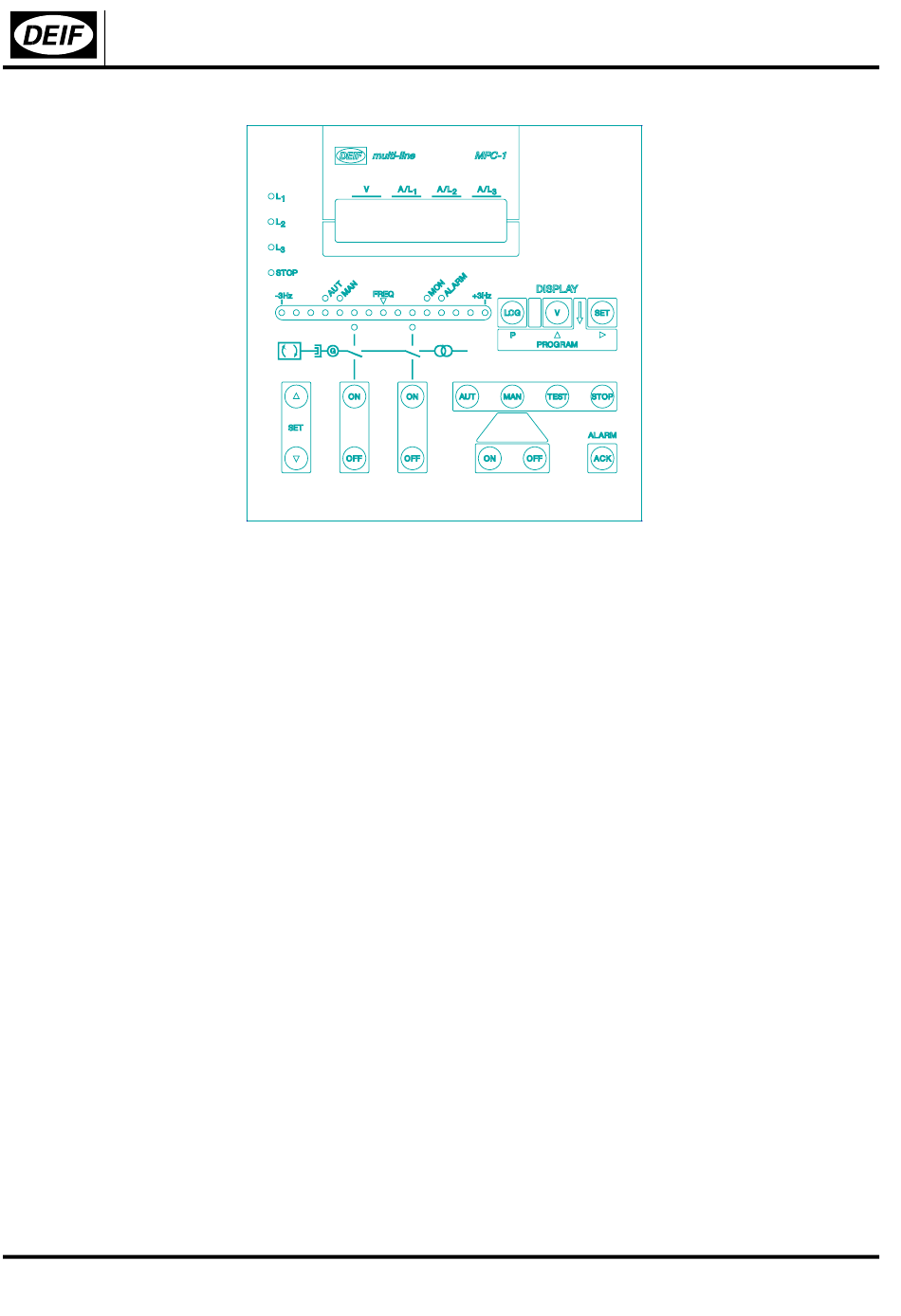

A f f i c h a g e pa r é c r a n e t L E D
3.0
Ecran cristaux liquides
2 lignes d'affichage :
Le contraste et la luminosité de l'afficheur LCD peuvent être ajustés à l'aide du potentiomètre situé sur le flanc gauche
de l'appareil. Il est accessible sans nécessité d'ouvrir le boîtier.
3.1
LED
Stop:
Rouge:
Auto:
Jaune:
Man:
Jaune:
DA:
Vert:
DR:
Vert:
Mon:
Vert:
Alarm: Rouge:
La condition d'une alarme est active,
L1, L2, L3: Vert:
15 LED
3 couleurs: Indicateur de fréquence de l'alternateur.
3.2
Indication de la fréquence
Les 15 LED verticales indiquent la fréquence de l'alternateur sur un intervalle de –3Hz à +3Hz autour de Fn, où Fn est
la fréquence nominale programmé pour l'alternateur.
Dans le cas d'une sur-fréquence ou d'une sous-fréquence, la diode à l'extrémité basse (resp haute) se mets à clignoter.
Remarque: lors de la synchronisation, ce bargraph fonctionne en synchronoscope si le mode affichage est utilisé (voir
plus loin).
4040000003D
Auto:
Param/test.:
Le groupe électrogène est arrêté ou en train de s'arrêter,
Mode de marche automatique,
Fonctionnement en mode manuel,
Disjoncteur groupe fermé,
Disjoncteur réseau fermé,
La supervision du moteur et les protections sont actives,
Tensions affichées sur l'écran LCD,
SW Ver. 1.00
valeurs, conditions de marche et messages d'alarmes
ajustement des paramètres
Date: 05/02/98
Imprimé: 03/10/01
4189340136B
Page 8 sur 8
