FONCTIONNEMENT
Il peut être utilisé aussi bien avec des vérins à simple effet
qu'avec des vérins à double effet à l'aide d'un bouton de
sélection. Il a
axes de fonctionnement.
6
Il est actionné par le joystick fourni sur la vanne auxiliaire.

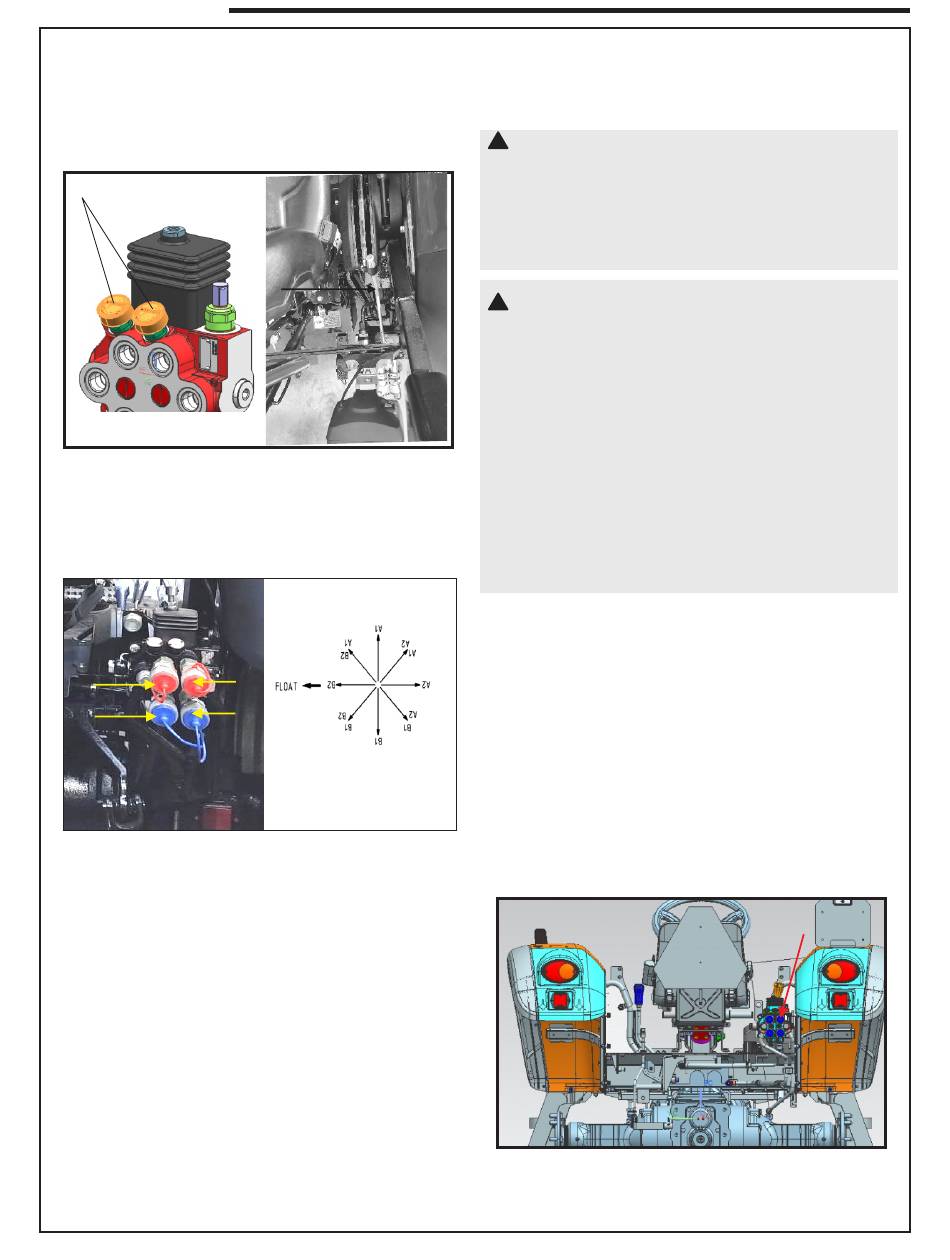

Le schéma de fonctionnement est illustré ci-dessous :
1
Figure-52
1. Bouton de commande SA/DA, 2. Levier de bobine
B2
A2
Figure-53
Schéma de fonctionnement
• L'orifice A1 fonctionne comme un cran lorsque le levier
du distributeur à tiroir est déplacé vers l'avant.
• L'orifice B2 fonctionne comme flotteur lorsque le levier
du distributeur à tiroir est déplacé vers la gauche.
• L'orifice B2, A1 fonctionne comme cran de flotteur
lorsque le levier du distributeur à tiroir est pressé en
diagonale vers le siège de l'opérateur.
REMARQUE : Pour connecter le raccord rapide mâle au
raccord rapidefemelle, ouvrez le volet, tirez la bague
moletée derrière, insérez le mâle à l'intérieur et relâchez
la bague. Pour déconnecter, tirez l'anneau moleté derrière
et le mâle sortira automatiquement par l'action
2
Cran d'arrêt
B1
A1
REMARQUE : Fixez toujours les raccords d'huile de
l'accessoire dans les mêmes orifices (rouge ou bleu)
afin que les sens d'ouverture et de fermeture du cylindre
ne changent pas par rapport au bouton de fonctionnement.
!
MISE EN GARDE : Une fois que le vérin de la
remorque est à pleine levée,ramenez le levier de
commande immédiatement en position neutre.Maintenir
le levieren position relevée entraînera un fonctionnement
inutile de la pompe hydraulique à pleine pression et la
pression du systèmeprovoquera une évacuation
continue et une augmentation dela température.
MISE EN GARDE : Avant de connecter ou
!
déconnecter les flexibles hydrauliques au niveau des
coupleurs à distance, arrêtez le moteur et relâchez la
pression dans le circuit en déplaçant le(s) levier(s) de
commande à distance complètement vers l'avant,
complètement vers l'arrière, puis en position neutre.
Assurez-vous que personne ne sera blessé par
l'équipement en mouvement lors de la décompression
du système. Avant de déconnecter les vérins ou
l'équipement, assurez-vous que l'équipement ou l'outil
est solidement soutenu. Ne jamais travailler sous un
équipement supporté par un dispositif hydraulique car
celui-ci peut chuter si la commande est actionnée
(même moteur arrêté) ou en cas de panne
REMARQUE : Avant de brancher les flexibles du vérin à
distance, nettoyez soigneusement les raccords pour
éviter toute contamination par l'huile. Les vérins à
distance sont actionnés par l'huile tirée du système
hydraulique du tracteur. Par conséquent, vérifiez et
remplissez toujours l'huile du système hydraulique
après que l'équipement du vérin à distance a été
connecté et cyclé plusieurs fois.
• Actionnez le vérin à simple effet en position « S » du
bouton en tournant le bouton dans le sens inverse des
aiguilles d'une montre.
• Actionnez le vérin à double effet dans la position « D
» du bouton en tournant le bouton dans le
1. Coupleur à dégagement rapide
47
:
Red
Blue
Figure-54
