INSTALLATION ÉLECTRIQUE
6.2.1 microScan3 – PROFINET (RJ45 / SCRJ)

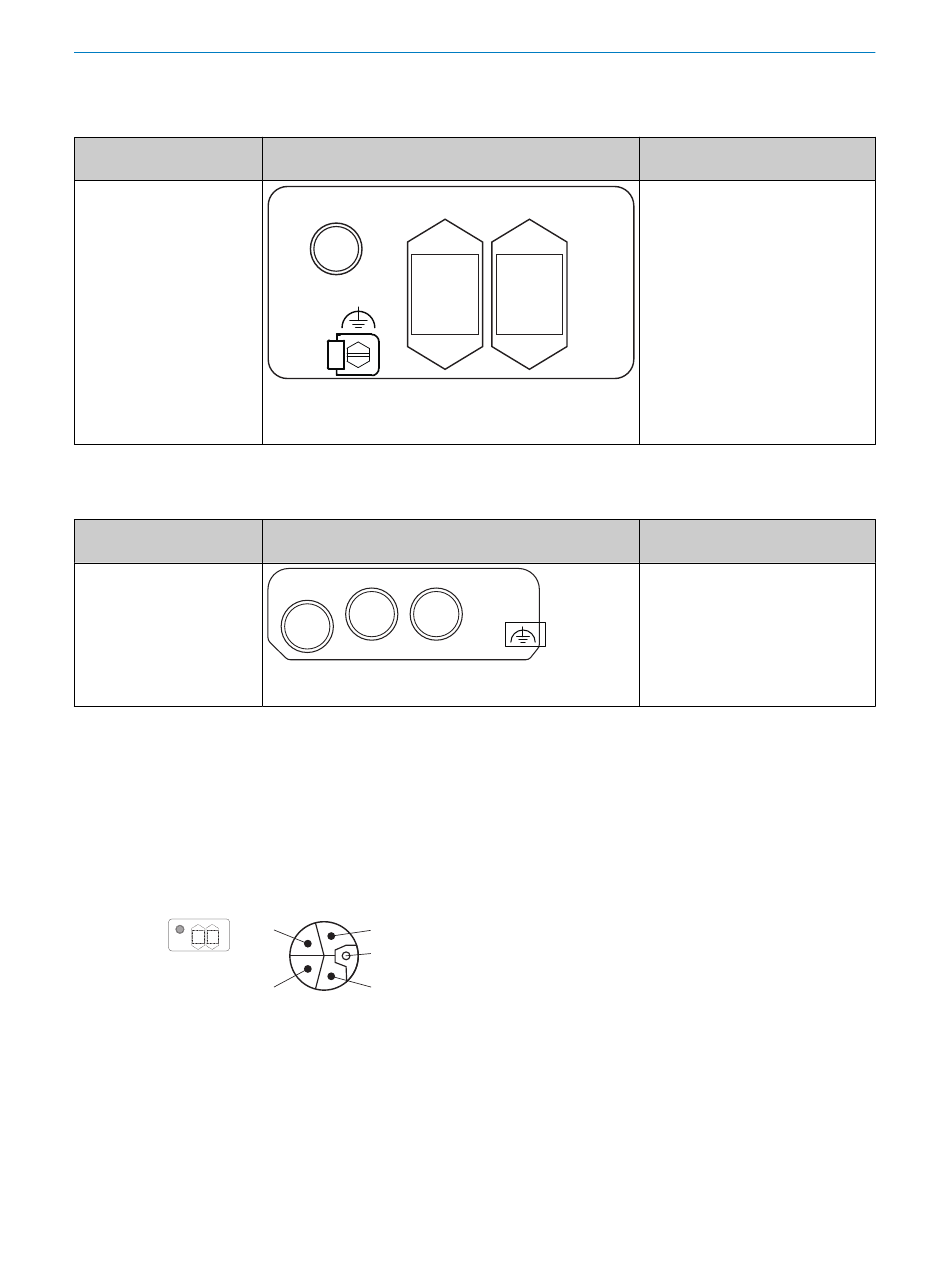

Tableau 5 : Connecteurs système et raccordements : microScan3 – PROFINET (RJ45 / SCRJ)
Scrutateurs laser de sécu‐
rité
microScan3 – PROFINET
(RJ45 / SCRJ)
6.2.2 microScan3 – PROFINET (M12)
Tableau 6 : Connecteurs système et raccordements : microScan3 – PROFINET (M12)
Scrutateurs laser de sécu‐
rité
microScan3 – PROFINET
(M12)
6.3

Affectation du raccordement

6.3.1 Alimentation électrique (XD1)
88 N O T I C E D ' I N S T R U C T I O N S | microScan3 – PROFINET
Connecteur système approprié
XD1 XF1
FE
MICSX-CPNNZZZZ1 (référence article : 2087905)
MICSX-CLNNZZZZ1 (réf. art. : 2106404)
Connecteur système approprié
XF1 XF2
XD1
MICSX-BANNZZZZ1 (référence article : 2086102)
L'affectation des différents connecteurs enfichables est indiquée dans ce qui suit.
microScan3 – PROFINET (RJ45 / SCRJ)
L'alimentation électrique est assurée côté appareil par un connecteur mâle M12 à 5
pôles et codage L.
2 1
5
3 4
Illustration 52 : Affectation des broches de l'alimentation électrique (connecteur mâle, M12,
5 pôles, codage L)
Connecteur enfichable
•
XD1 : alimentation électrique,
XF2
page 88
• FE : autre connexion FE,
page 89
• XF1, XF2 : 2 × réseau pour
PROFINET PROFIsafe, édition de
données, configuration et diag‐
nostic, page 89
Connecteur enfichable
•
XD1 : alimentation électrique,
page 88
•
XF1, XF2 : 2 × réseau pour
PROFINET PROFIsafe, édition de
données, configuration et diag‐
nostic, page 89
• Autre connexion FE, page 89
