▶ Vérifier la bonne fixation de la plaque de contrôle ② sur le socle du Scanfixator
③.
Indication
Pour la vérification de la synchronisation et le réajustage du KaVo Scanfixator
PROTAR, l'accessoire gabarit d'ajustage Split-Cast (N° réf. 1.003.9130) est néces‐
saire (ne fait pas partie du contenu de livraison).
L'accessoire suivant appartenant au contenu de livraison du gabarit d'ajustage Split-
Cast (N° réf. 1.003.9130) sera nécessaire :
▪ Gabarit d'ajustage Split-Cast
▪ Clé Allen 5 mm (clé coudée 5)
▪ Colle à métaux (colle Araldit 2012)
Indication
Si la vis et la clé Allen ne sont pas alignées, il est possible d'utiliser une clé à six
pans creux avec une tête cylindrique.
Procéder à la vérification
Afin de vérifier la synchronisation, le gabarit d'ajustage doit être séparé en deux par‐
ties. La partie supérieure du gabarit d'ajustage doit être fixée dans le socle du Scanfi‐
xator et l'autre partie dans la partie supérieure du Scanfixator. Si la vérification ne
montre pas une synchronisation suffisante, un réajustage est recommandé.
Vérification de la synchronisation 3/7

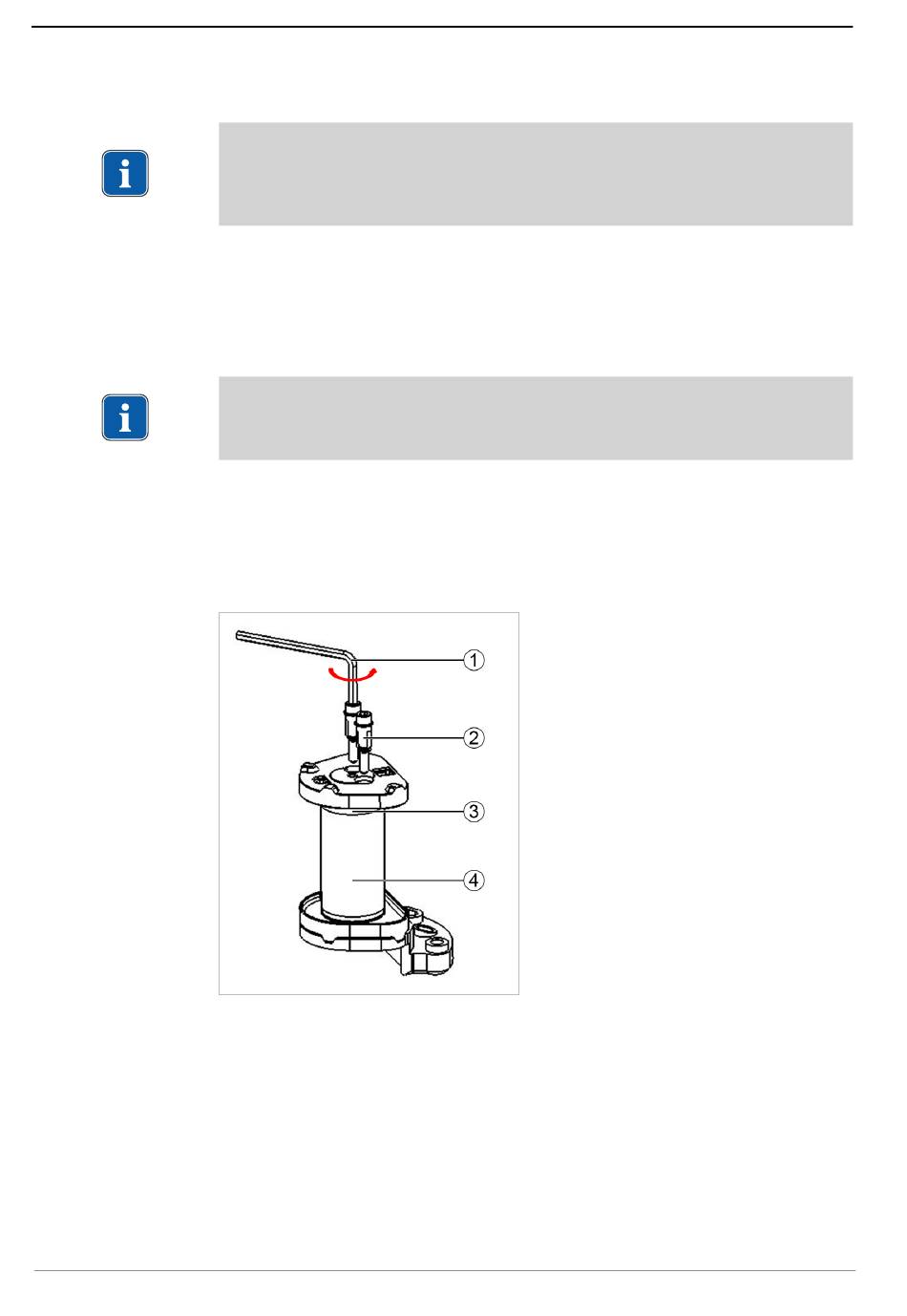

▶ À l'aide de la clé Allen (5 mm) ①, retirer les deux vis ② de la partie supérieure du
gabarit d'ajustage ③.
ð Le raccord vissé de précision s'ouvre.
ð Le gabarit d'ajustage Split-Cast est divisé en partie supérieure ③ et partie inférieu‐
re ④.
Mode d'emploi KaVo Scanfixator PROTAR 1.011.5486
6 Ajustage | 6.1 Vérification de la synchronisation
23 / 34
