Mode d'emploi KaVo Scanfixator PROTAR 1.011.5486
4 Montage | 4.2 Montage du socle du Scanfixator
4.2 Montage du socle du Scanfixator
Après le retrait du socle de contrôle, monter le socle du Scanfixator dans l'ARCTICA
AutoScan.

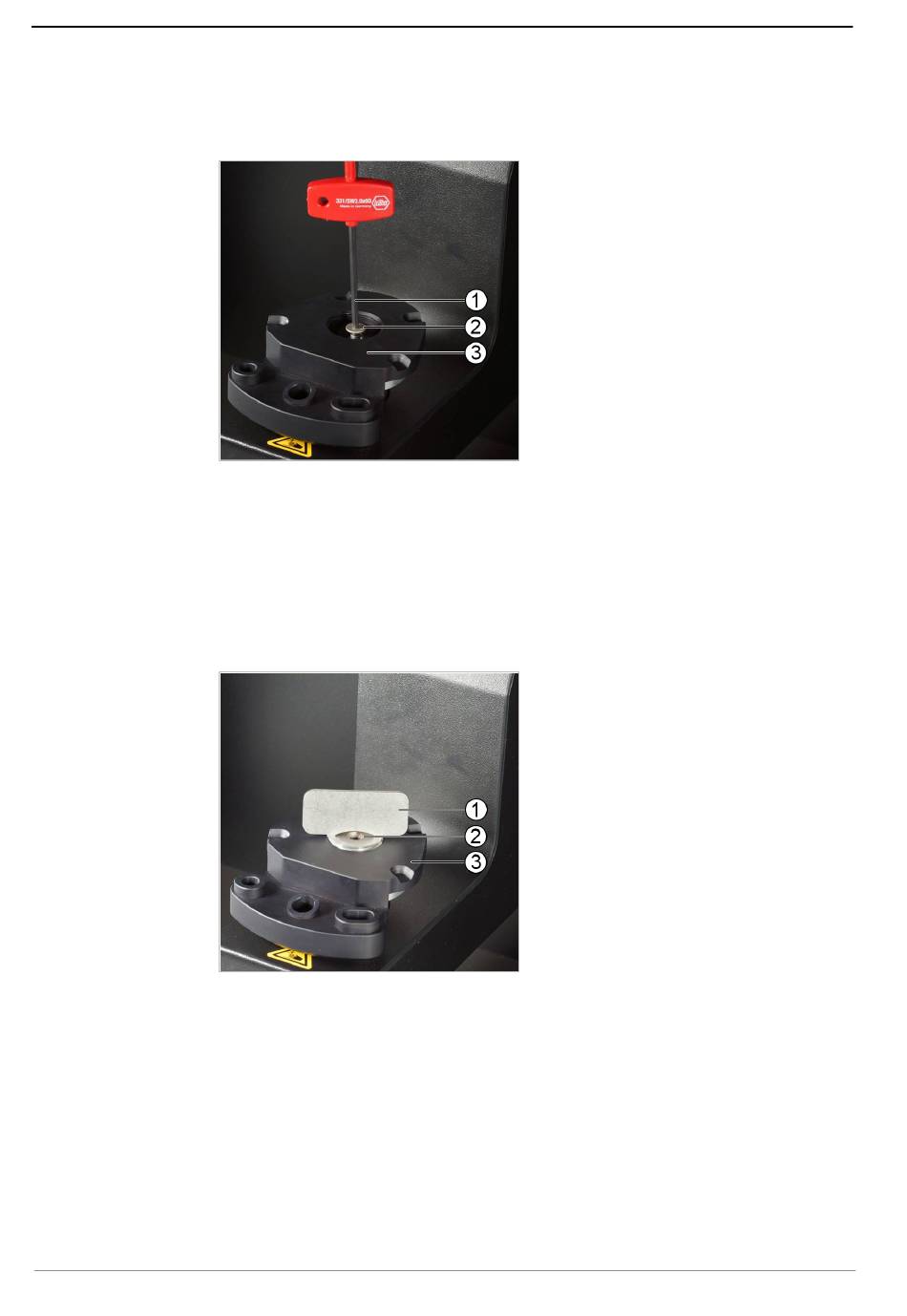

Montage du socle du Scanfixator 1/2
▶ Poser le socle du Scanfixator ③ sur l'axe de rotation de façon à ce que le goujon
entre exactement dans le trou ménagé dans la partie inférieure du socle du Scan‐
fixator.
▶ Positionner le socle du Scanfixator ③ de façon à ce que le trou de vis coïncide
avec le filetage de l'axe de rotation.
▶ Visser la vis à tête fraisée (M5x10) ② et la serrer à l'aide de la clé Allen (3 mm)
①.
Montage du socle du Scanfixator 2/2
▶ Visser l'aimant ② dans l'emplacement prévu du socle du Scanfixator ③.
▶ Serrer l'aimant ② à l'aide de la clé à aimant ①. Ce faisant, veiller à ce que l'ai‐
mant soit monté à ras de la surface du socle du Scanfixator.
ð Le socle du Scanfixator ③ est monté.
16 / 34
