Descripción del producto
1
2
3
4
1
2
10
4

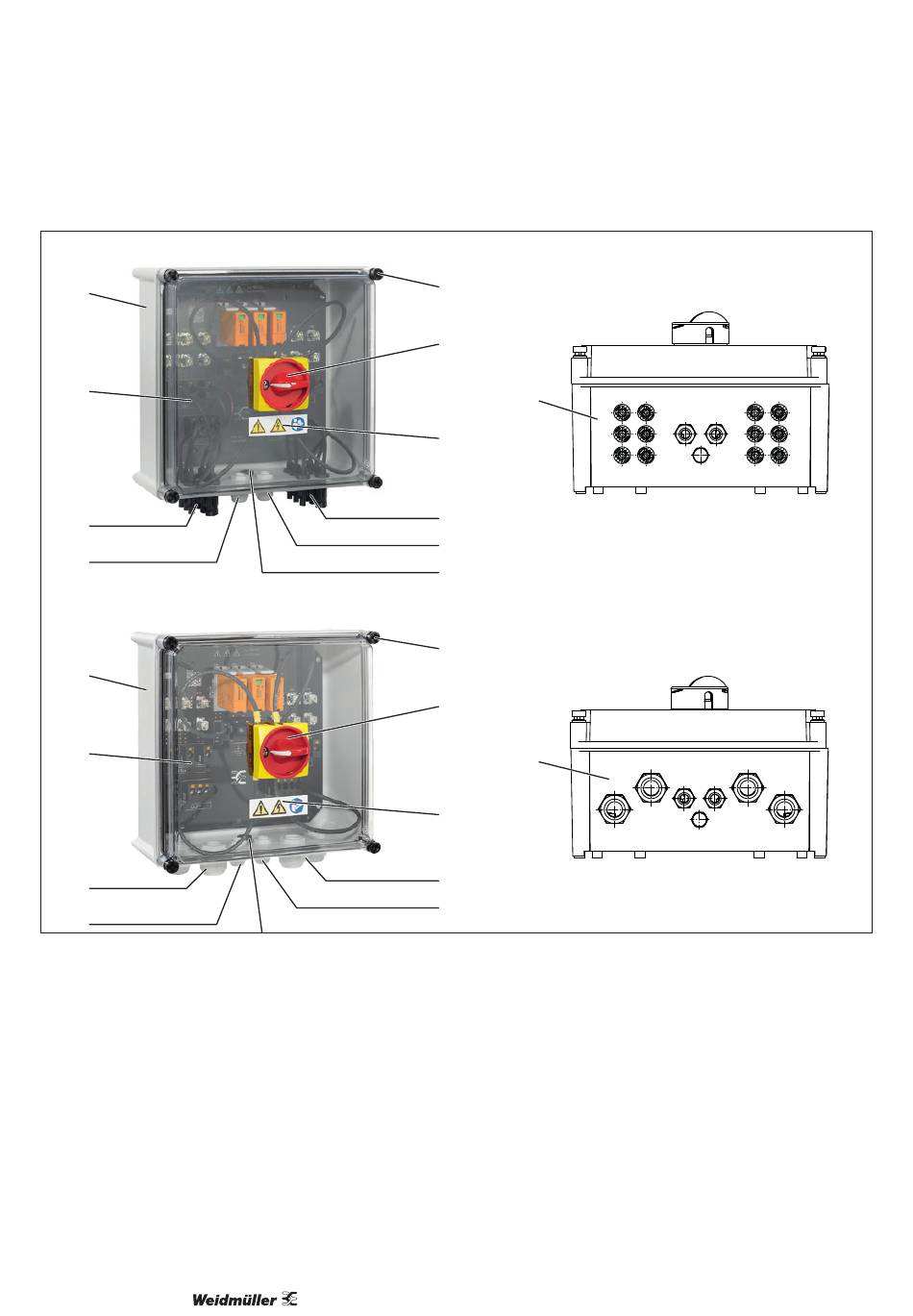

Ilustración 3.2 Presentación (ejemplo) y vista desde abajo
1 Base de la caja (placa de características en el interior)
2 Tapa de la caja
3 Conectores FV (alternativamente: prensaestopas) para las entradas y salidas de las cadenas
4 Prensaestopas para tierra funcional
5 Tornillos de sujeción para la tapa
6 Interruptor separador (opcional)
7 Pegatinas con símbolos deadvertencia
8 Prensaestopas para protección contra sobretensiones del contacto de señalización a distancia
9 Elemento de compensación de presión
10 Conectores fotovoltaicos para entradas y salidas de cadena
11 Variante con conectores fotovoltaicos, lado inferior
12 Variante con prensaestopas, lado inferior
60
5
6
11
7
3
8
9
5
6
12
7
10
8
9
